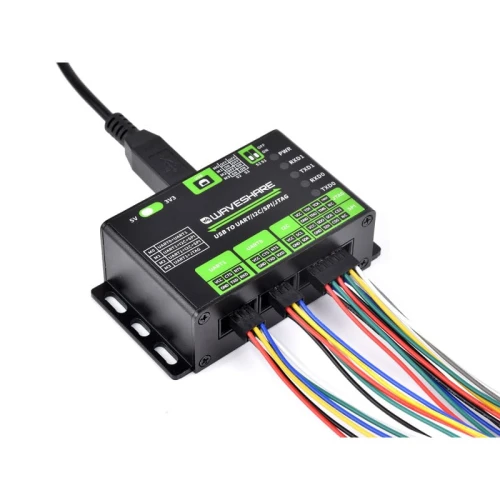

Konwerter USB na UART/I2C/SPI/JTAG zbudowany na CH347
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Uniwersalny Konwerter USB do UART/I2C/SPI/JTAG – Wszechstronne narzędzie do testowania i debugowania urządzeń
Ten profesjonalny konwerter pozwala na łatwą komunikację między komputerem, a urządzeniami opartymi na magistralach UART, I2C, SPI oraz interfejsie JTAG. Dzięki solidnej obudowie z aluminium i wbudowanym układom ochronnym zapewnia stabilną pracę w różnych środowiskach. Stanowi nieocenioną pomoc w projektach związanych z prototypowaniem, testowaniem czy uruchamianiem urządzeń elektronicznych na stole. Idealnie sprawdzi się w debugowaniu, programowaniu pamięci EEPROM, modułów OLED, czujników, a także w diagnozowaniu lub modernizowaniu istniejących rozwiązań.
Najważniejsze funkcje i zalety
- Wielointerfejsowość: USB → 2×UART / (1×UART + 1×I2C + 1×SPI) / (1×UART + 1×JTAG)
- Wysoka prędkość: UART do 9 Mbps (CTS/RTS), I2C do 400 Kbps, SPI z 2×CS

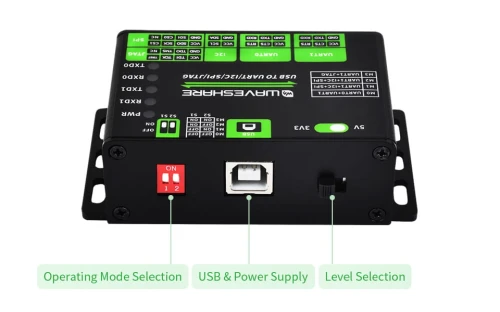

- Elastyczne zasilanie: 3,3 V / 5 V (przełącznik), zasilanie z portu USB
- Ochrona i stabilność: bezpiecznik resetowalny, ESD, aluminiowa obudowa CNC, montaż na ścianie/szynie

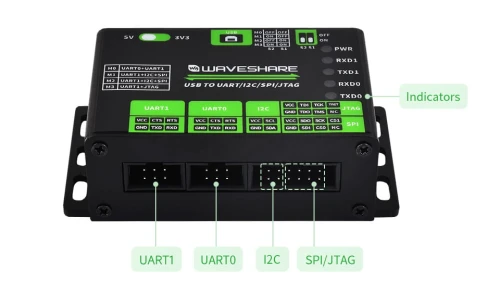

- Wskaźniki LED: diody PWR, RXD0, TXD0, RXD1, TXD1
- Wielosystemowe wsparcie: Windows, Linux, macOS
Opis interfejsów i trybów
Zastosowania
- Testowanie i uruchamianie urządzeń I2C/SPI (np. czujników, wyświetlaczy, pamięci)
- Programowanie i debugowanie przez JTAG (w tym z OpenOCD)
- Diagnostyka oraz prototypowanie w systemach wbudowanych
- „Uruchamianie na stole” – szybkie sprawdzanie działania modułów i urządzeń
Specyfikacja

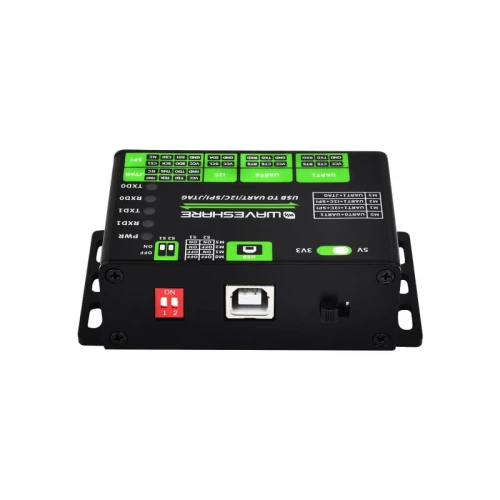

- Interfejs host: USB (złącze USB-B)
- Zasilanie: 5 V (z portu USB)
- Poziomy sygnałów: 3,3 V / 5 V (przełączane)
- Zabezpieczenie: bezpiecznik resetowalny, ESD
- UART: 2 kanały (tryb M0), 6-pin IDC, 1200 bps–9 Mbps, CTS/RTS
- I2C: 1 kanał (tryb M1/M2), 12-pin IDC (pierwsze 4 piny)
- SPI: 1 kanał (tryb M1/M2), 12-pin IDC (ostatnie 8 pinów), 2×CS
- JTAG: 1 kanał (tryb M3), 12-pin IDC (ostatnie 8 pinów)

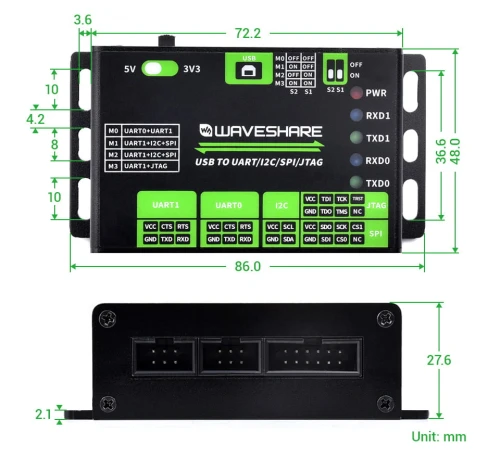

- Wymiary: 86,0 × 48,0 × 27,6 mm

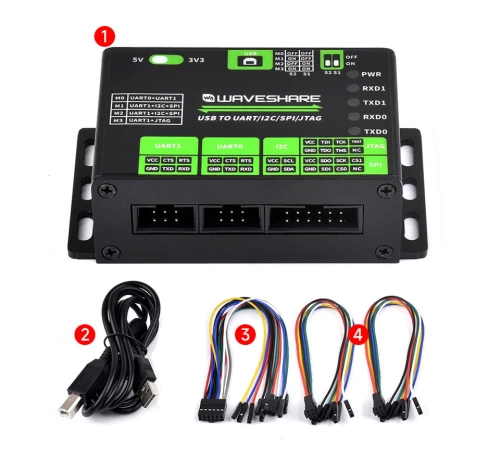

Zawartość zestawu
- Konwerter USB na UART/I2C/SPI/JTAG x1
- Kabel USB type A to type B x 1
- Kabel 12PIN x1
- Kabel 6PIN x2
Wiki: https://www.waveshare.com/wiki/USB_TO_UART/I2C/SPI/JTAG
