LCD 15.6 " 2K HD 1920*1080 pojemnościowy panel dotykowy DWIN HMI DMG19108C156_05W（Commerical Grade)

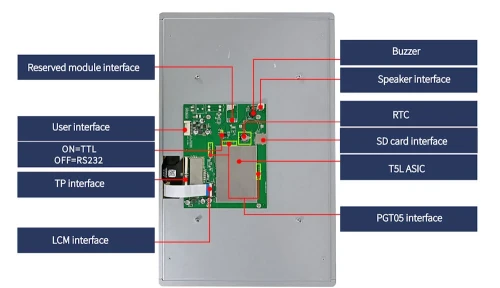

Cechy DMG19108C156_05WTC:

• Oparty na T5L2, z systemem DGUS II
• 15,6 cala, rozdzielczość 1920*1080 pikseli, 16,7M kolorów, IPS-TFT-LCD, 2K HD
• Pojemnościowy dotyk
• Na płycie zegar RTC oraz buzzer

Wykorzystujemy dedykowaną aplikację DGUS TOOL do projektowania interfejsu użytkownika oraz definiowania zasad jego funkcjonowania. Umożliwia ona importowanie gotowych grafik, tworzenie przycisków, wykresów oraz pól wprowadzania danych. Skompilowane pliki przenoszone są na kartę SD, a stamtąd kopiowane do pamięci wyświetlacza. Z punktu widzenia mikrokontrolera, obsługa polega na wysyłaniu i odbieraniu wcześniej zdefiniowanych ramek danych poprzez interfejs UART.

Interfejs:

• Baudrate: 3150~3225600bps, Typ. 115200bps
• Tryb pracy:
  UART2: N81 UART TTL ON=TTL/CMOS; OFF=RS232


• Złącza użytkownika:
  - 8Pin_2.0mm

• Pamięć Flash: 32MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
• Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s

 Wyświetlacz:

• Ilość kolorów: 16.7M kolorów
• LCD Typ IPS-TFT-LCD
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Obszar wyświetlania 342.2mm (W)×191.6mm (H)
• Rozdzielczość 1920×1080
• Podświetlanie LED
• Jasność:  250nit

Panel dotykowy:

• Typ: CTP (Capacitive touch panel)
• Struktura: G+FF
• Tryb dotyku: wspiera dotyk oraz przeciągnięcie
• Twardość powierzchni: 6H
• Przepuszczalność światła: Ponad 90%

Zasilanie:

• Napięcie zasilania: 12~36V
• Pobór prądu z włączonym podświetlaniem: VCC = +12V, 580mA
• Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 170mA
