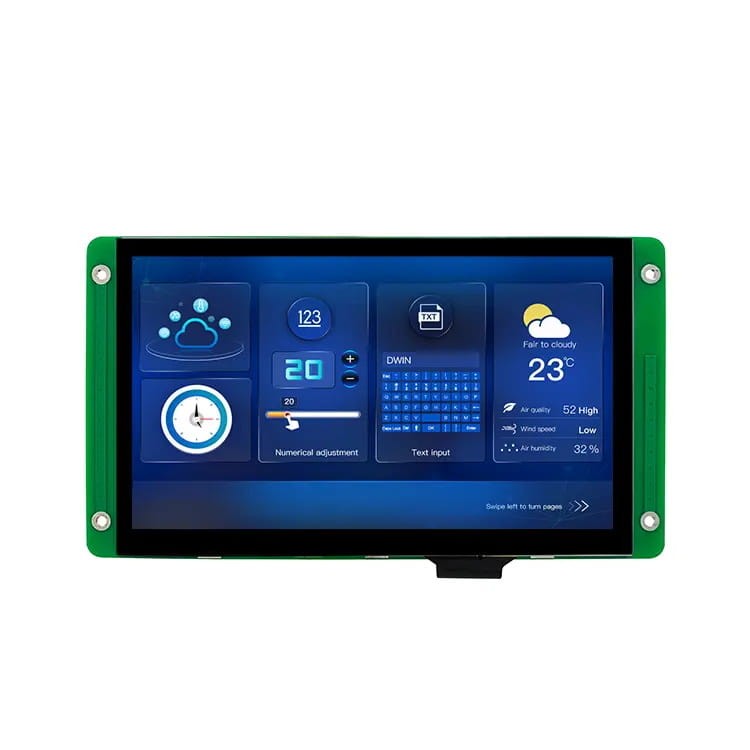

LCD 7" 1024x600 650nit RTC pojemnościowy panel dotykowy DWIN HMI
towar niedostępny
Opis
Uniwersalny moduł HMI z wyświetlaczem 7" oraz panelem dotykowym pojemnościowym.

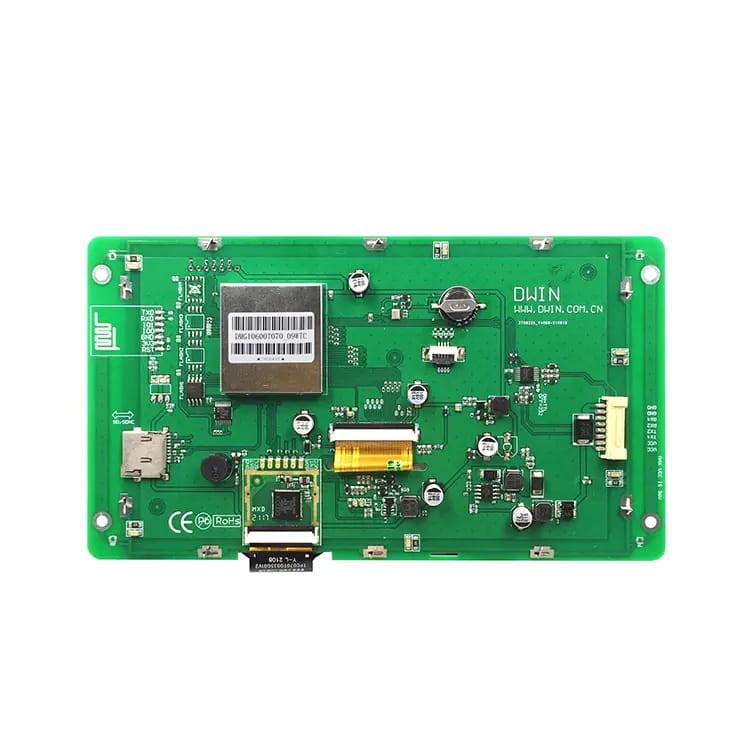

Cechy DMG10600T070_09WTC:
- Oparty na T5L z systemem DGUS II
- 7" IPS-TFT-LCD,16.7M Kolorów ,24-bit, 1024*600 pixel
- Wysokie kąty widzenia: 85°/85°/85°/85°(L/R/U/D)
- Pojemnościowy dotyk
- Wysoka jasność: 650nit
- Interfejs: TTL/CMOS interface,8Pin_2.0mm FCC
Zasada działania wyświetlaczy DWIN HMI
Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.
Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.
Specyfikacja DMG10600T070_09WTC

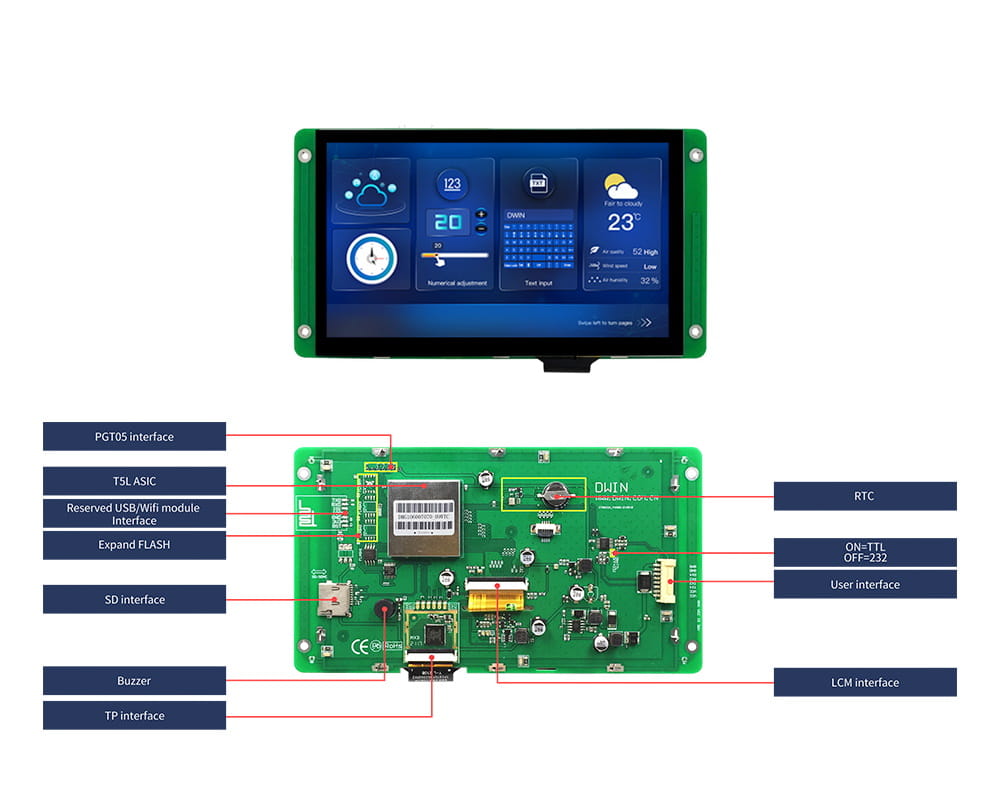

Interfejs:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Napięcie wyjściowe:
Output 1, Iout =1mA 3.0~3.3
Output 0, Iout = -1mA 0.0~0.3 - Napięcie wejściowe(RXD):
Input 1, Iin = 1mA;2.4-5.0V,
Input 0, Iin = -1mA;0~0.5V - Tryb pracy:
UART2: N81
UART4: N81/E81/O81/N82 4 (konfigurowalne programowo) - Złącza użytkownika:
- 8Pin_2.0mm, zatrzaskiwane dla zasilania oraz komunikacji, prędkość: 12KByte/s - Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- Układ RTC
- Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
- Interfejs PGT05: do aktualizacji DGUS kernel
Wyświetlacz:
- Ilość kolorów: 16.7M(16777216)
- LCD Typ: IPS
- Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
- Rozdzielczość 1024×600
- Podświetlanie LED
- Jasność: 650nit
Panel dotykowy:
- Typ: CTP (Pojemnościowy panel dotykowy)
- Struktura: G+G structure with surface cover of Asahi tempered glass
- Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- Twardość powierzchni: 6H
- Przepuszczalność światła: Ponad 90%
Zasilanie:
- Napięcie zasilania: 7~36V, zalecane 12V
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 320mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 120mA
Zestaw zawiera:
- DMG10600T070_09WTC LCD 7" 1024x600 pojemnościowy panel dotykowy DWIN HMI

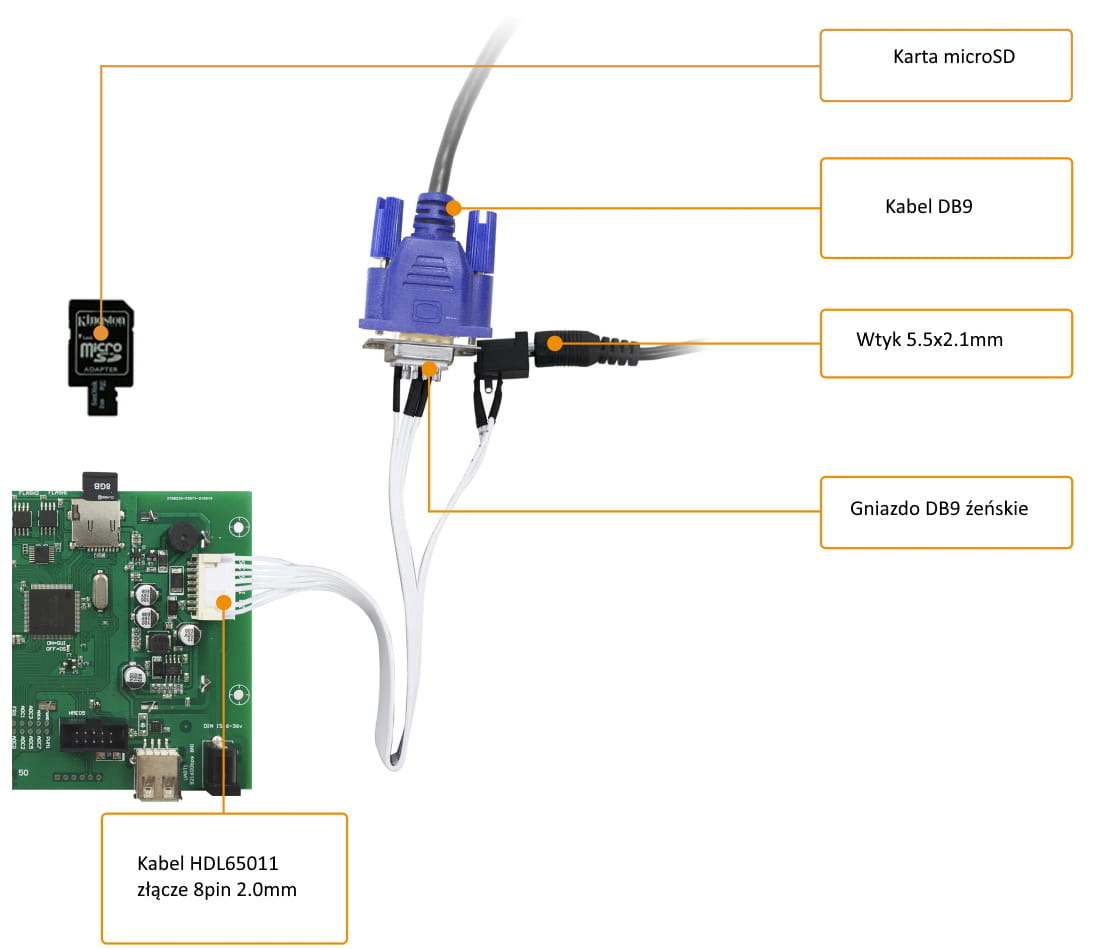

Zalecane akcesoria
