LCD 7.0" 800x480 rezystancyjny panel dotykowy DWIN HMI
towar niedostępny
Opis

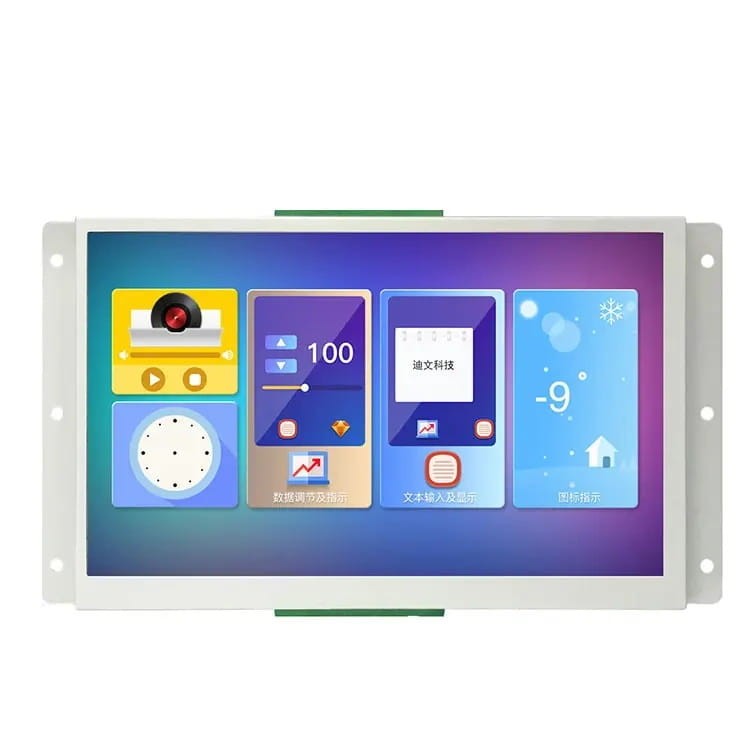

Uniwersalny moduł HMI z wyświetlaczem 7.0" oraz panelem dotykowym rezystancyjnym.
Cechy DMG80480L070-01WTR:
- Oparty na T5L1, z systemem DGUS II/TA
- 7.0 cala, rozdzielczość 800*480 pikseli, 24bit kolor, TN-TFT-LCD, normalny kąt widzenia.
- Rezystancyjny dotyk
- Interfejs: TTL/RS232
- Połączenie 8Pin_2.0mm
- Inteligentny wyświetlacz HMI do prostych aplikacji
Zasada działania wyświetlaczy DWIN HMI

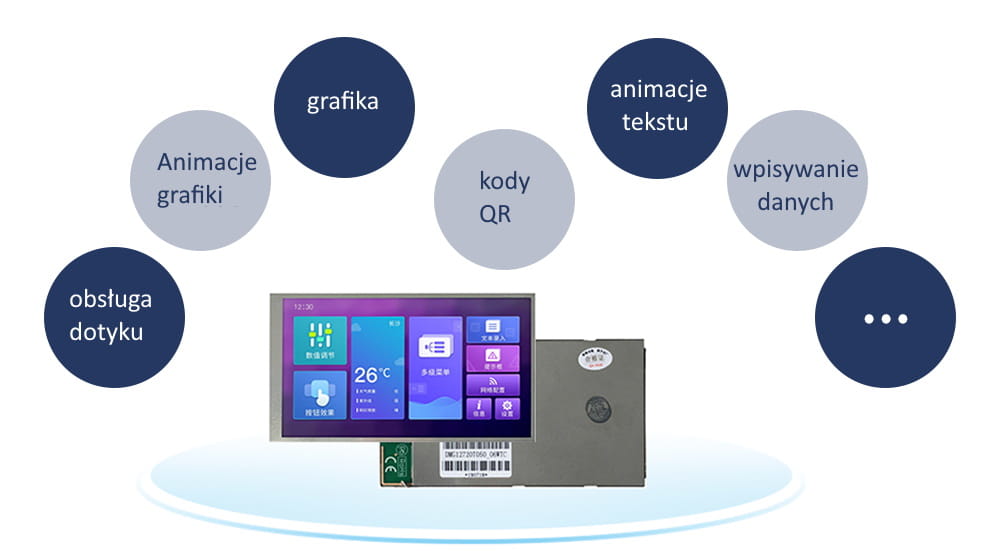

Projektowanie wyglądu interfejsu użytkownika oraz zasady jego działania dokonujemy za pomocą dedykowanej aplikacji DGUS TOOL. Mamy możliwość ładowania gotowych grafik, tworzenia przycisków, wykresów, pól do wprowadzania danych itp. następnie skompilowane pliki przenosimy na kartę pamięci SD, z której są kopiowane do pamięci wyświetlacza.

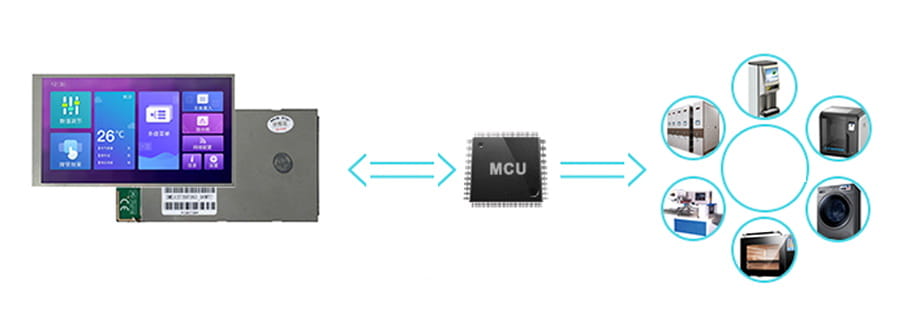

Obsługa od strony mikrokontrolera sprowadza się do wysyłania oraz odbierania wcześniej ustalonych ramek danych za pomocą interfejsu UART.
Specyfikacja DMG80480L070-01WTR
Interfejs:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Napięcie wyjściowe:
Output 1, Iout =-8mA 3.0~4.5
Output 0, Iout = 8mA 0.0~0.3 - Napięcie wejściowe(RXD):
Input 1, Iin = 1mA;2.7-3.3V,
Input 0, Iin = -1mA;0~1.2V - Tryb pracy:
UART2: N81
UART4: N81/E81/O81/N82 4 (konfigurowalne programowo) - Złącza użytkownika:

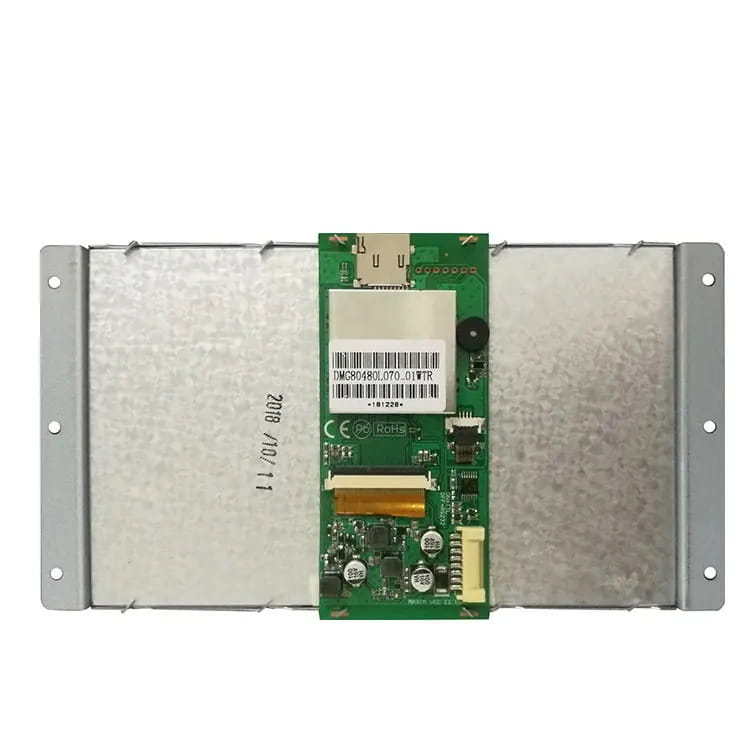

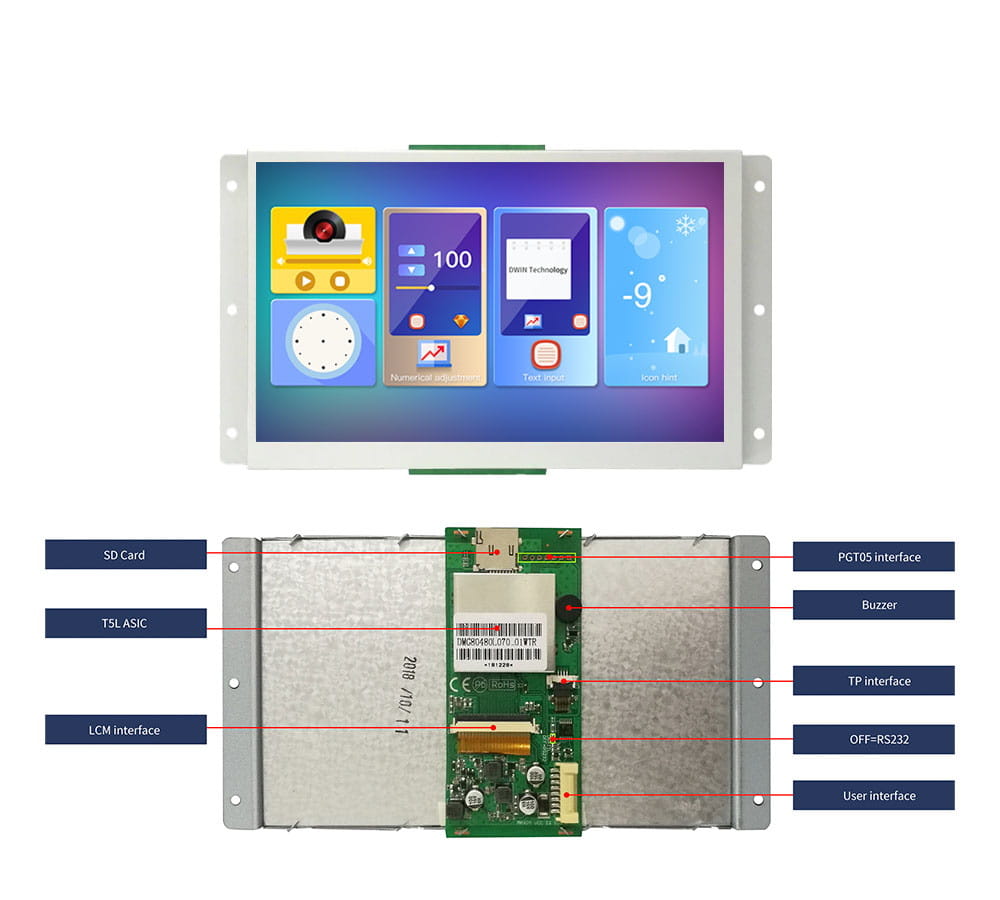

- 8Pin_2.0mm dla zasilania oraz komunikacji, prędkość: 12KByte/s - Pamięć Flash: 16MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- Buzzer: 3V pasywny, moc <1W
- Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
- Interfejs PGT05: do aktualizacji DGUS kernel
Wyświetlacz:
- Ilość kolorów: 24-bit 8R8G8B
- LCD Typ TV-TN, TFT LCD
- Kąty widzenia: 70°/70°/50°/70° (L/R/U/D)
- Obszar wyświetlania 153.8mm (W) ×85.6mm (H)
- Rozdzielczość 800×480
- Podświetlanie LED
- Jasność: 200nit
Panel dotykowy:
- Typ: RTP (Rezystancyjny panel dotykowy)
- Struktura: ITO film + ITO glass
- Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- Twardość powierzchni: 3H
- Przepuszczalność światła: Ponad 80%
Zasilanie:
- Napięcie zasilania: 6~15V DC, zalecane 12V DC
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 200mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 80mA
Zestaw zawiera:
- DMG80480C050-03WTR LCD 5.0" 800x480 rezystancyjny panel dotykowy DWIN HMI
