LCD IPS 11.6" 1920*1080 pojemnościowy panel dotykowy RTC DWIN HMI DMG19108C116_05WTC (Commercial Grade)
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

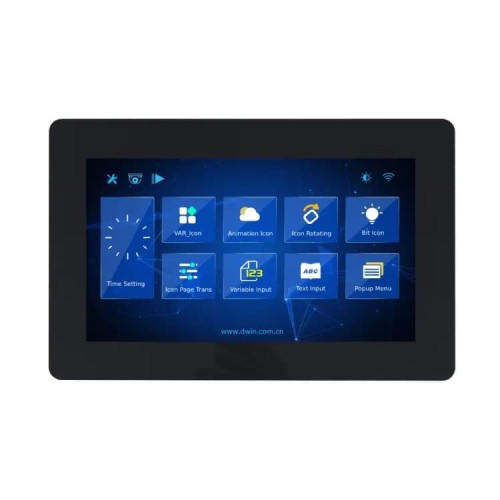

Wyświetlacz HMI z wyświetlaczem LCD IPS 11.6" oraz panelem dotykowym pojemnościowym.
Cechy DMG19108C116_05WTC:
- Na bazie układu T5L2, działający w systemie DGUS II.
- Ekran o przekątnej 11,6 cala, rozdzielczość 1920*1080 pikseli, 2K HD, 16M kolorów, IPS-TFT-LCD, szeroki kąt widzenia.
- Ekran dotykowy pojemnościowy.
- Dopuszczalna temperatura pracy: -10℃~60℃ (12V @ 60% RH)
- Buzzer, układ RTC z podtrzymaniem, wyjście głośnikowe
- Interfejs: RS232, TTL
Zasada działania wyświetlaczy DWIN HMI
Wykorzystujemy dedykowaną aplikację DGUS TOOL do projektowania interfejsu użytkownika oraz definiowania zasad jego funkcjonowania. Umożliwia ona importowanie gotowych grafik, tworzenie przycisków, wykresów oraz pól wprowadzania danych. Skompilowane pliki przenoszone są na kartę SD, a stamtąd kopiowane do pamięci wyświetlacza. Z punktu widzenia mikrokontrolera, obsługa polega na wysyłaniu i odbieraniu wcześniej zdefiniowanych ramek danych poprzez interfejs UART.
Specyfikacja DMG19108C116_05WTC
Interfejs:
- Baudrate: 3150~3225600bps, Typ. 115200bps
- Tryb pracy:
UART2: ON=TTL/CMOS; OFF=RS232
Złącza użytkownika: - - 8Pin_2.0mm
- Pamięć Flash: 32MBytes NOR Flash, dla grafik, fontów, plików audio. Ilość zapisów ponad: 100,000
- Interfejs kart SD: FAT32, prędkość pobierania danych: 4Mb/s
Zasilanie:
- Napięcie zasilania: 12~36V
- Pobór prądu z włączonym podświetlaniem: VCC = +12V, 400mA
- Pobór prądu z wyłączonym podświetlaniem: VCC = +12V, 170mA
Wyświetlacz:
- Ilość kolorów: 24-bit 8R8G8B
- LCD Typ IPS-TFT-LCD
- Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
- Obszar wyświetlania 257.3mm (W)×145.2mm (H)
- Rozdzielczość 1920x1080
- Podświetlanie LED
- Jasność: 200nit
Panel dotykowy:
- Typ: CTP (Capacitive touch panel)
- Struktura: G+FF
- Tryb dotyku: wspiera dotyk oraz przeciągnięcie
- Twardość powierzchni: 6H
- Przepuszczalność światła: Ponad 90%
Działanie wyświetlacza
Zestaw zawiera:
- LCD 11.6" 1920*1080 pojemnościowy panel dotykowy DWIN HMI DMG19108C116_05WTC
