LILYGO® TTGO t-internet-poe ESP32-WROOM LAN8720A

LILYGO® TTGO t-internet-poe to zaawansowany moduł rozwojowy oparty na układzie ESP32-WROOM, który integruje funkcje Ethernetu z użyciem chipa LAN8720A. Dzięki kompatybilności z Power over Ethernet (PoE) w trybach A i B, moduł ten oferuje elastyczność w zasilaniu urządzeń przez parę danych lub parę zapasową, a także auto MDIX, który umożliwia używanie prostych i skrzyżowanych kabli Ethernet.

Szczegóły produktu:

• Kompatybilność PoE: Obsługa trybów PoE A i B pozwala na łatwą integrację i instalację bez konieczności dodatkowego zasilania.
• Pinout: Moduł oferuje 20-pinowe złącze z dostępem do 3.3V, V+ oraz 15 GPIO ESP32, które mogą być wykorzystywane w różnych aplikacjach.
• Kompaktowe rozmiary: Zajmujący niewiele miejsca moduł o wymiarach 75mm x 40mm, zgodny z 4 otworami montażowymi na standardowe śruby M2.5 lub 4-40.

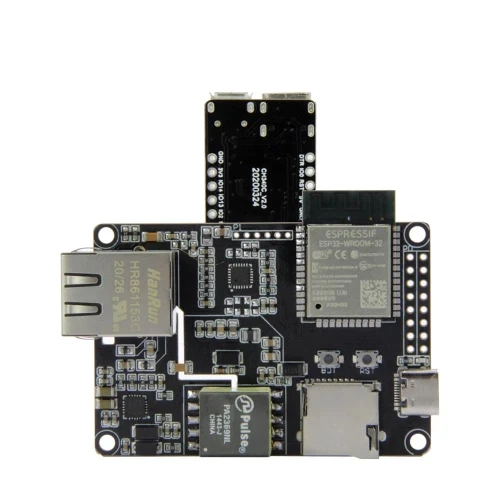

• Moduł programowania: Zawiera mały sub-moduł do programowania/serial console USB, co ułatwia dostosowanie modułu do potrzeb użytkownika.

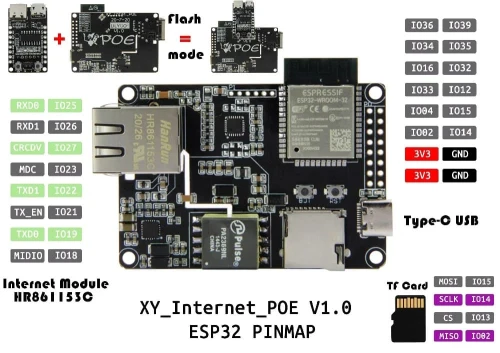

Opis wyprowadzeń płytki

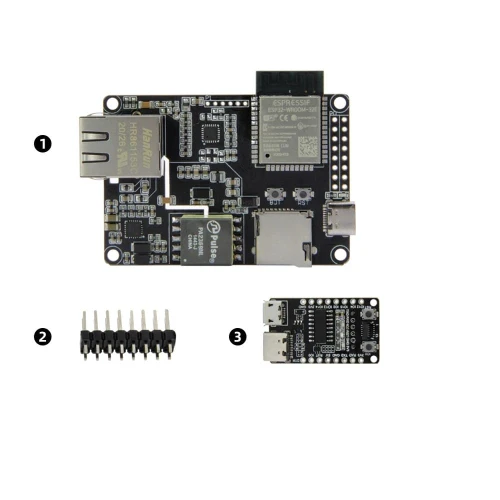

W zestawie:

• 1 x Moduł T-Internet-POE
• 1 x Podwójny rzędowy pin
• 1 x Płytka rozszerzenia do programowania (Downloader Expansion Board)

Uwagi:

• Interfejs USB służy tylko do ładowania, a programowanie wymaga zewnętrznego downloadera.
• Płytka rozszerzenia do programowania jest dołączona, ale nie jest domyślnie przylutowana do modułu POE.

Moduł LILYGO® TTGO t-internet-poe jest doskonałym wyborem dla twórców i inżynierów, którzy szukają wydajnego i wszechstronnego rozwiązania do budowy sieciowych projektów IoT. Dzięki jego niewielkim rozmiarom i zaawansowanym funkcjom, moduł ten jest idealny do zastosowań w inteligentnych urządzeniach, automatyce budynkowej oraz wielu innych projektach wymagających stabilnego połączenia internetowego.

Dodatkowe informacje:

• https://github.com/Xinyuan-LilyGO/LilyGO-T-ETH-Series
