MBOARD L298P Leonardo - zgodna z Arduino
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

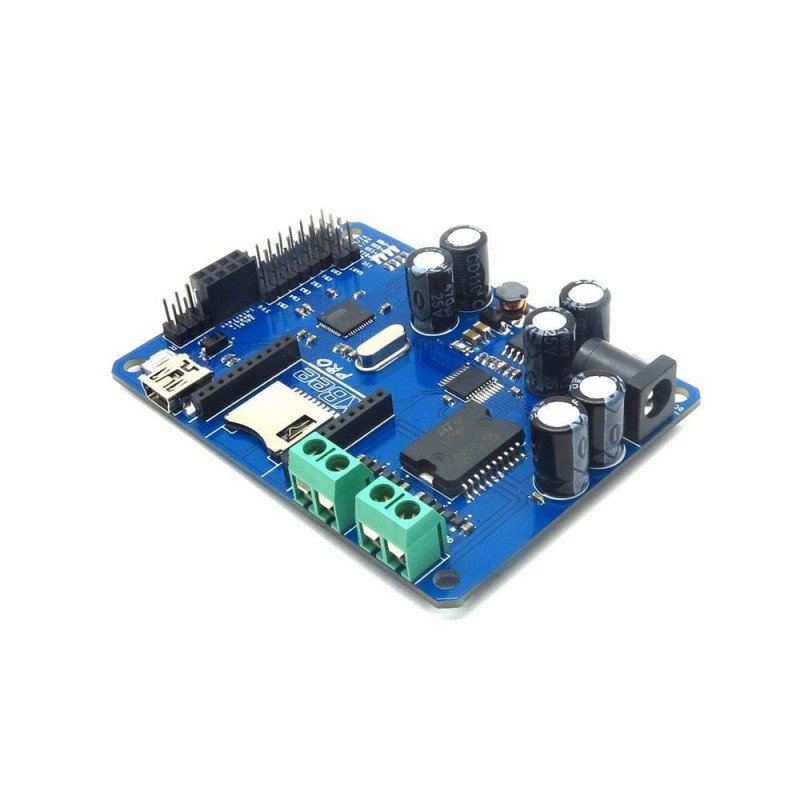

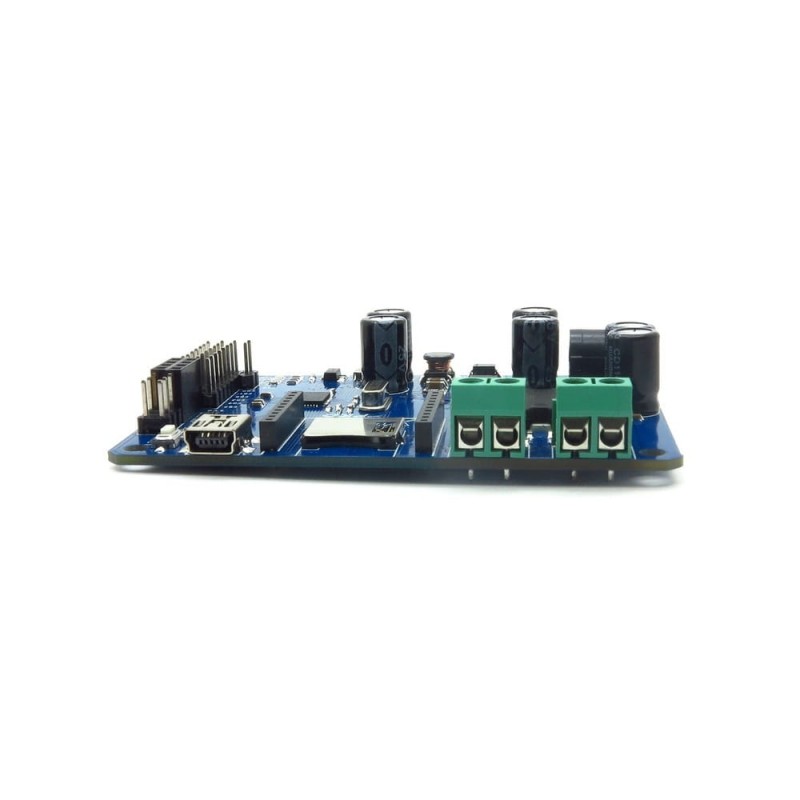

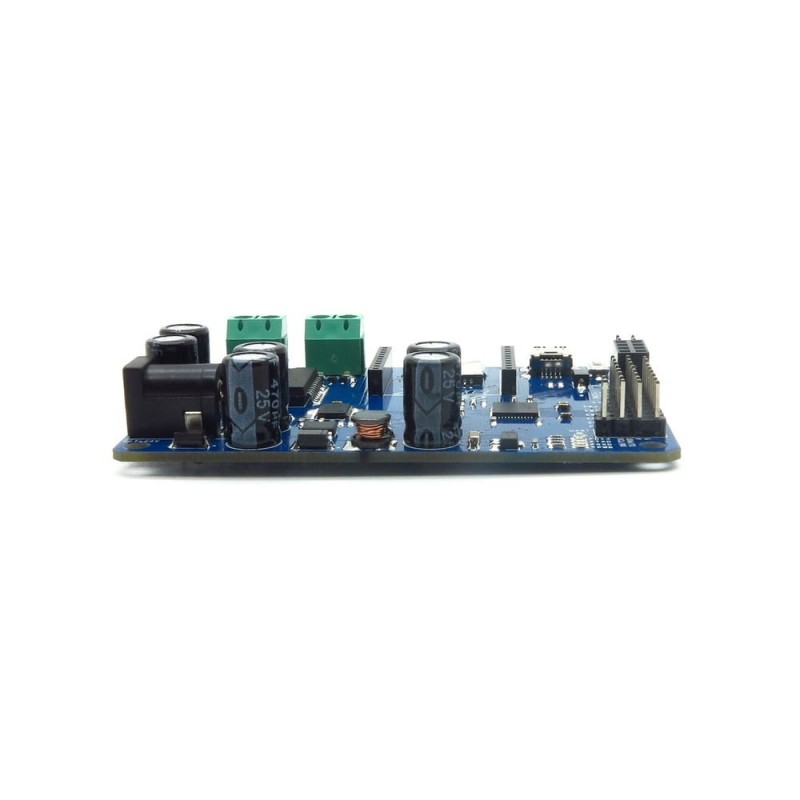

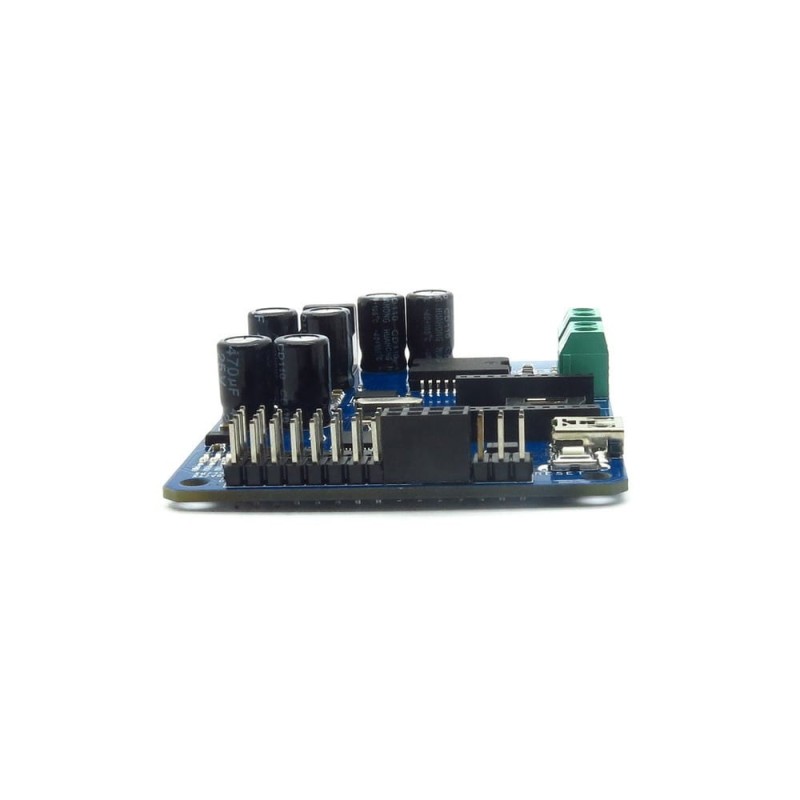

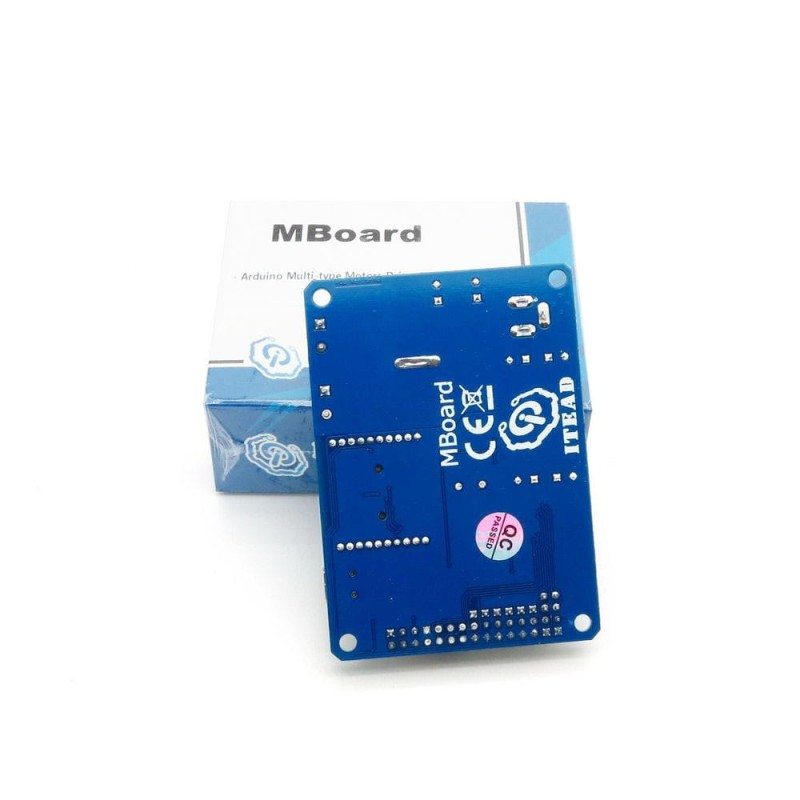

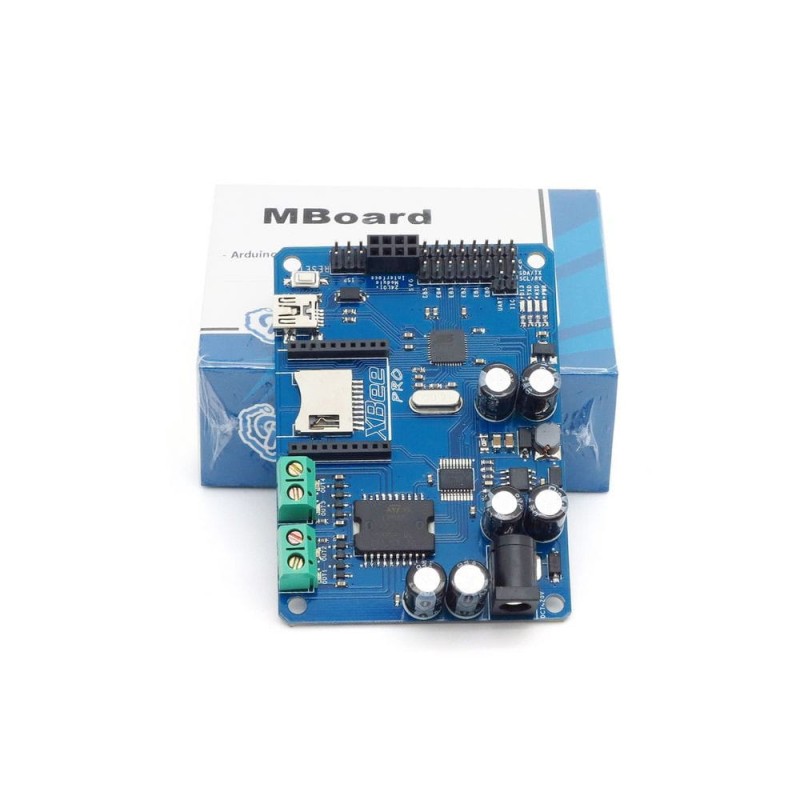

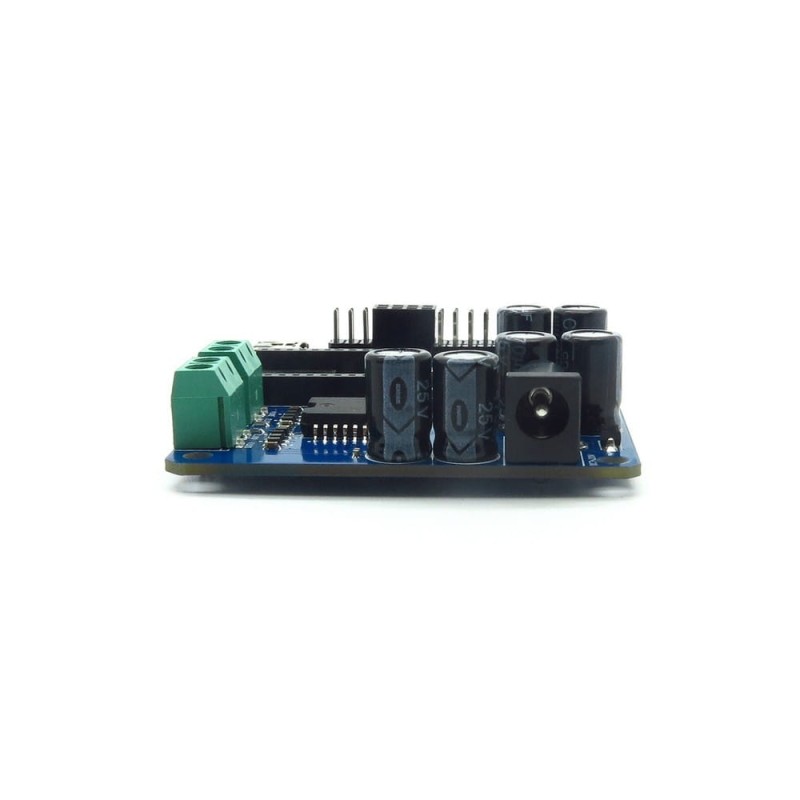

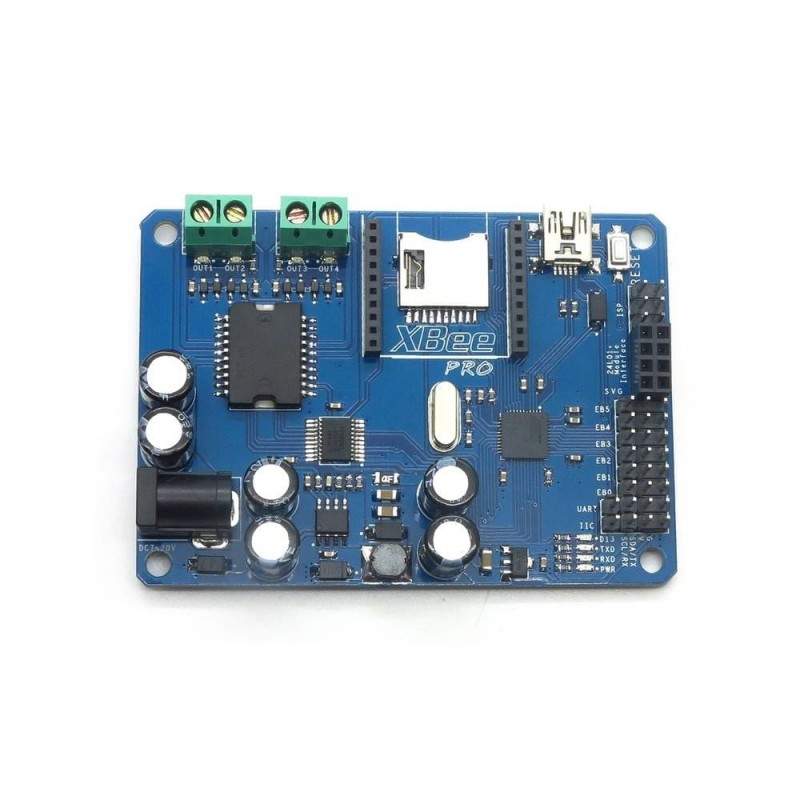

MBoard to unikalna płytka zgodna z Arduino, która zawiera sterownik silnika L298P, gniazdo XBee, interfejs modułu nRF24L01 +, gniazdo Micro SD i ATMega32U4. Program ładujący Mboard oparty jest na Arduino Leonardo. Dzięki układowi sterownika silnika L298P ta płytka może bezpośrednio napędzać silnik prądu stałego i silnik krokowy z programowym sterowaniem IO. Ta płyta doda do twoich projektów łączność bezprzewodową oraz sterowanie silnikiem. Doskonale nadaje się do wszystkiego, od automatyki domowej po sterowanie robotami. Możliwości są nieskończone!
Hardware
ITDB02 EB Interface
|
Index of Interface |
Name of Interface |
Index of Arduino |
Pin of Atmega32U4 |
|
1 |
EB0 |
A0 |
PF7 |
|
2 |
EB1 |
A1 |
PF6 |
|
3 |
EB2 |
A2 |
PF5 |
|
4 |
EB3 |
A3 |
PF4 |
|
5 |
EB4 |
A4 |
PF1 |
|
6 |
EB5 |
A5 |
PF0 |
nRF24L01+ Module Interface
|
Index of Interface |
Name of Interface |
Index of Arduino |
Pin of Atmega32U4 |
|
1 |
GND |
- |
- |
|
2 |
3V3 |
- |
- |
|
3 |
CE |
D5 |
PC6 |
|
4 |
CS |
D9 |
PB5 |
|
5 |
SCK |
D15 |
PB1 |
|
6 |
MOSI |
D16 |
PB2 |
|
7 |
MISO |
D14 |
PB3 |
|
8 |
IRQ |
D6 |
PD7 |
Micro SD Socket
|
Index of Interface |
Name of Interface |
Index of Arduino |
Pin of Atmega32U4 |
|
2 |
SD_CS |
D4 |
PD4 |
|
3 |
MOSI |
D16 |
PB2 |
|
4 |
3V3 |
- |
- |
|
5 |
SCK |
D15 |
PB1 |
|
6 |
GND |
- |
- |
|
7 |
MISO |
D14 |
PB3 |
Moto Drive Interface
|
Index of Interface |
Name of Interface |
Index of Arduino |
Pin of Atmega32U4 |
|
- |
IN1 |
D7 |
PE6 |
|
- |
IN2 |
D8 |
PB4 |
|
- |
IN3 |
D12 |
PD6 |
|
- |
IN4 |
D13 |
PC7 |
|
- |
ENA |
D10(PWM) |
PB6 |
|
- |
ENB |
D11(PWM) |
PB7 |
XBee Communication Interface
|
Index of Interface |
Name of Interface |
Index of Arduino |
Pin of Atmega32U4 |
|
2 |
RX |
D0 |
PD2 |
|
3 |
TX |
D1 |
PD3 |
| Microcontroller | ATMega32U4 |
|---|---|
| Max Frequency | 16M |
| RAM Capacity | 2K |
| FLASH Capacity | 32K |
| External Resources |
|
| Power Supply |
|
| I/O Operation Level |
|
| Board Size | 80.77mm x 57.66mm |
| Model | IM121126001 |
| Version | 1.0 |
| Weight | 60.00g |
| Accessories | No |
