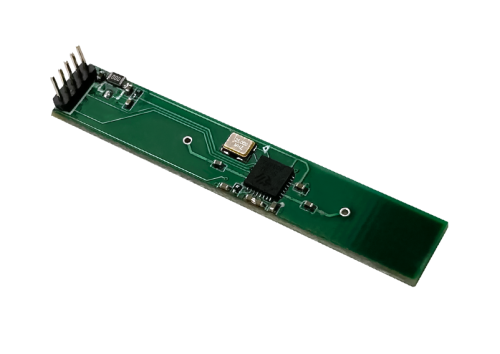

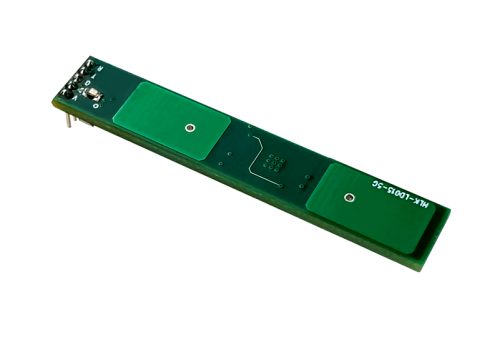

Mikrofalowy czujnik ruchu

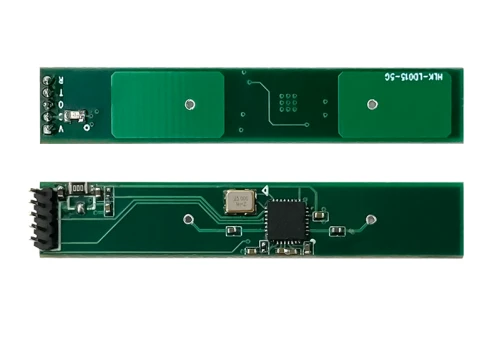

HLK-LD015-5G to niewielki czujnik radarowy 5,8 GHz, o rozmiarze 46 x 8 mm. Moduł w pełni integruje obwód mikrofalowy 5,8 GHz, obwód wzmacniacza częstotliwości pośredniej i procesor sygnału, z wysoką integracją i dobrą spójnością. Dzięki zminiaturyzowanej antenie planarnej (wdrukowanej w PCB) całkowity rozmiar jest znacznie zmniejszony, zapewniając jednocześnie wysoką wydajność.

Czujnik może być używany do wykrywania obecności ciała ludzkiego lub scen wykrywania ruchomego celu, w tym inteligentnego domu, Internetu rzeczy i inteligentnego oświetlenia. Zwłaszcza w dziedzinie oświetlenia jest szeroko stosowany w standardowych produktach oświetleniowych, takich jak żarówki indukcyjne i rurki.



Specyfikacja

• Model: LD015-5G
• Częstotliwość transmisji: 5,725-5,875 GHz (5,8)
• Możliwość zmiany parametrów za pomocą dedykowanego oprogramowania
• Moc transmisji: 0,5 mW (wartość typowa)
• Napięcie wejściowe: 4,5-5,5 V
• Sygnał wysokiego i niskiego poziomu: 5 V TTL
• Promień wykrywania: 4-6 metrów
• Czas zwłoki: 30 sekund
• Światłoczuły próg: 10Lux
• Temperatura pracy: -30 ℃-85 ℃
• Wmiary: 46 x 8 mm

Czas wykrywania i regulacja odległości wykrywania

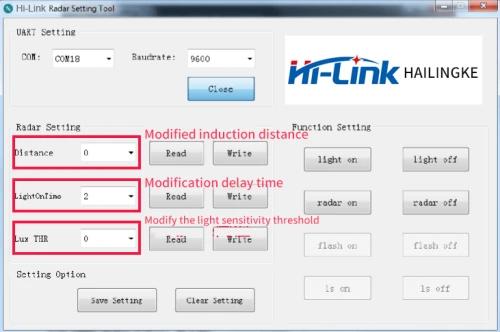

Podłączając konwerter USB TTL możemy zmieniać parametry czujnika takie jak:

• odległość wykrywania
• czas trwania impulsu po wykryciu ruchu
• obsługę czujnika światła

HLK-LD015-5G domyślnie wymaga 3 pinów, a mianowicie VCC, GND i OUT. W tym czasie opóźnienie indukcji i odległość indukcji są stałymi wartościami. Jeśli chcesz dostosować opóźnienie indukcji i odległość indukcji oraz inne powiązane parametry, musisz dodać 2 piny, RX i TX w celu konfiguracji parametrów. W konfiguracji oprogramowania RX I TX mogą być używane jako porty we/wy lub porty UART do regulacji parametrów modułu. Te dwa piny są domyślnie traktowane jako porty wejście i wyjście, gdzie TX służy do regulacji odległości wykrywania, jego odległość wykrywania wynosi 4 ~ 6 metrów na niskim poziomie, a 3 ~ 5 metrów na wysokim poziomie; RX służy do regulacji czasu opóźnienia, czas opóźnienia wykrywania wynosi 30s na niskim poziomie, a 2s na wysokim poziomie. Gdy czujnik zostanie ponownie uruchomiony w czasie opóźnienia, czas uruchomi się ponownie. RX i TX mogą być również używane zarówno jako port UART do regulacji parametrów modułu, jak i portów szeregowych.

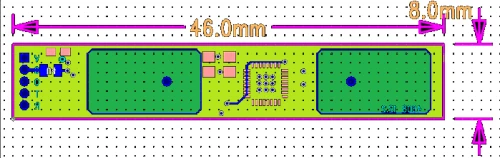

Wymiary:

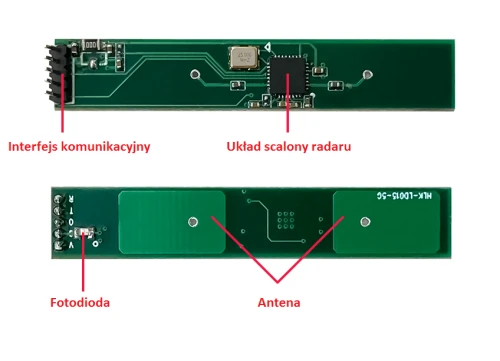

Budowa modułu:

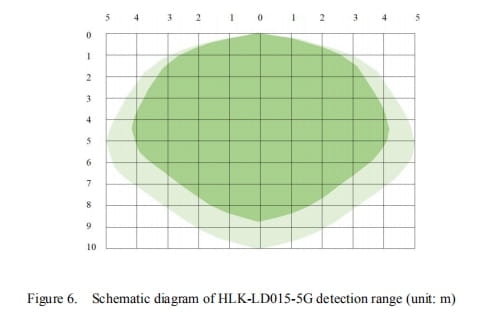

Schemat zasięgu wykrywania:

Czułość wykrywania czujnika może być skonfigurowana przez MCU, a jego limitu odległość wykrywania wynosi 10 metrów. Rzeczywista odległość wykrywania może być odpowiednio dostosowane w razie potrzeby. Poniżej przedstawiono schemat radarowy zasięgu wykrywania w dobrych warunkach bez obudowy. Jeśli czułość zostanie ustawiona wyżej, zasięg wykrywania odpowiednio się zwiększy. Ciemny obszar na rysunku to obszar wysokiej czułości a obszar koloru jaśniejszego to obszar wykrywania niskiej czułości, obiekty mogą być w zasadzie wykryte w tym obszarze niemniej nie tak precyzyjnie.



Zestaw zawiera:

1. Moduł czujnika indukcyjnego radaru 5G x1

Do pobrania:

• HLK-LD015-5G-Radar-Module-User-Module_v1.0.pdf
• LD015-Setting-Tool.rar
