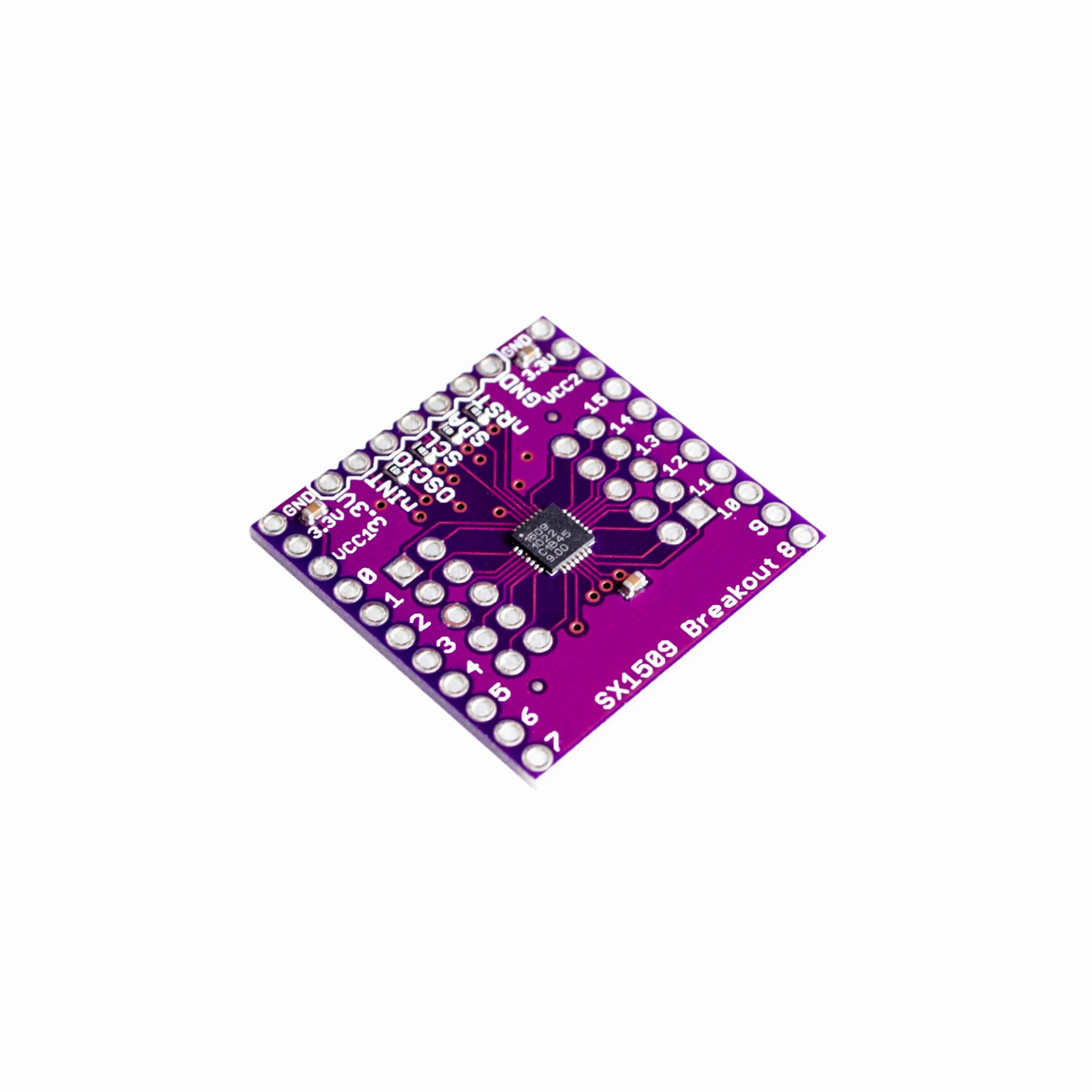

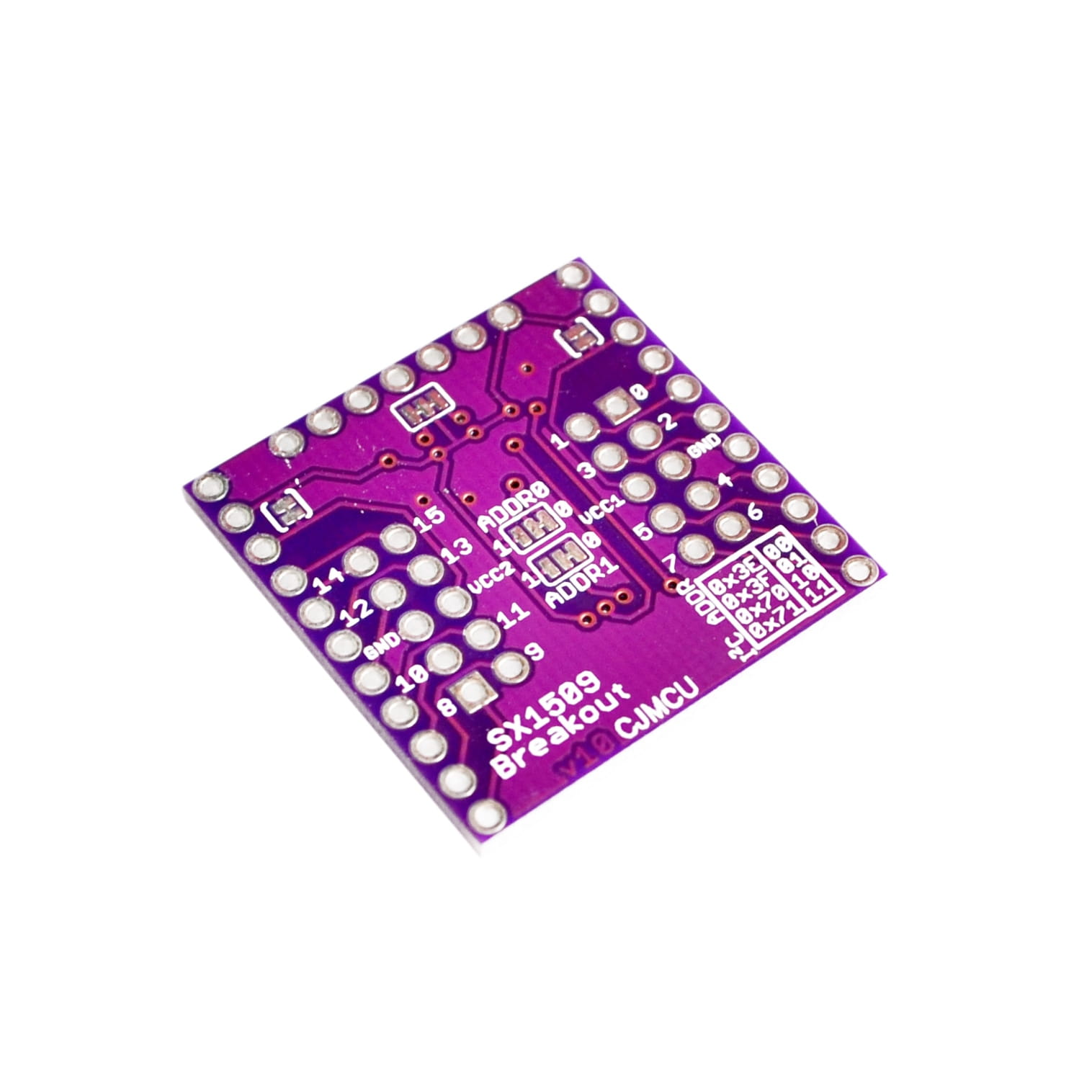

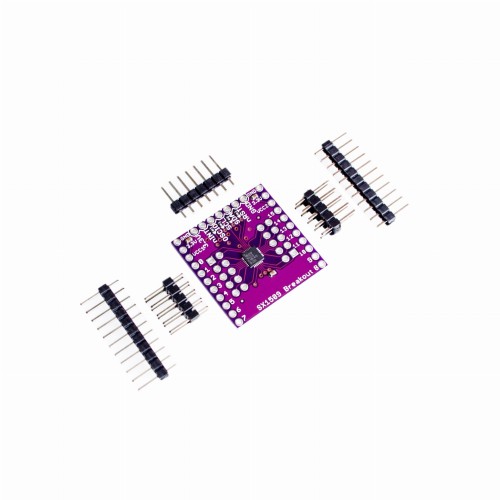

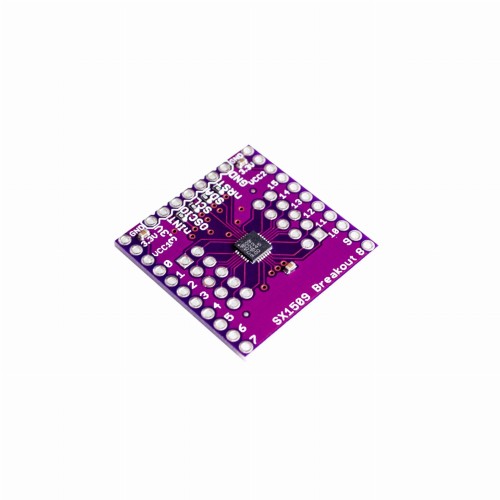

Moduł 16-kanałowego expandera GPIO CJMCU-SX1509

  • nowość
Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Cena:: 17,81 zł 17.81
Cena netto: 14,48 zł
ilość szt.
dodaj do przechowalni
Ocena:: 0
Producent: -
Kod produktu: 2455

Opis

Opis:

Twoje arduino posiada za mało pinów GPIO? To ten moduł to świetne rozwiązanie na zwiększenie liczby GPIO. SX1509 jest 16-kanałowym ekspanderem GPIO z magistralą sterującą I2C. Oprócz możliwości odczytu stanu pinów lub ich ustawiania jest możliwość generowania sygnału PWM. Sygnał PWM można wykorzystać do regulacji jasności LED, sterowanie serwami i wiele innych. Układ posiada własne przesuwniki poziomów więc może współpracować z sygnałami od 1,2V aż do 5V. Szeroki zakres napięć zasilających predysponuje ten układ do zastosowań bateryjnych.

CJMCU - SX1509 posiada kontroler klawiatury matrycowej i może obsłużyć aż 64 przyciski (8x8).



Właściwości:

  • Niskie napięcie zasilania.
  • Tolerancja na sygnały 5.5V.
  • Zawiera drivery LED z PWM (256 poziomów).
  • Zawiera kontroler błysków (224 wartości).
  • Zawiera kontroler rozjaśniania/ściemniania.
  • Zawiera kontroler klawiatury, układ sam skanuje matrycę bez udziału procesora.
  • Posiada konfigurowalne zabezpieczenia przeciw drganiowe styków.
  • Programowalne rezystory podciągające.
  • Programowalny tryb wyjść Push-Pull lub otwarty dren.
  • Programowalna polaryzacja wyjść.
  • Wejścia mogą zgłaszać przerwania. Możliwość programowania zbocza i maski bitowej.
  • Wewnętrzny zegar 2MHz.
  • Obsługa I2C 400KHz.
  • Cztery definiowane adresy I2C.
  • Super niski pobór mocy 1uA.
  • Szeroki zakres temperatur -40 do 85°C.
  • Zabezpieczenie ESD 2kV.



Specyfikacja:

VCC 1.425V - 3.6V
Pobór prądu Oscylator OFF 1uA
Oscylator ON 365 uA
Stan wysoki wejście od 0,7*VCC do 5.5V
Stan niski wejście -0.4V do 0.3*VCC @VCC>2V
-0.4V do 0.2*VCC @VCC<2V
Obciążalność wyjścia 8mA @VCC>2V
