Dwukanałowy Izolowany CAN FD HAT dla Raspberry Pi – 2x CAN FD z MCP2518FD MCP2562FD
Cena::
202,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Producent:
![WaveShare]()
Kod produktu:
2-CH CAN FD HAT Waveshare 17075

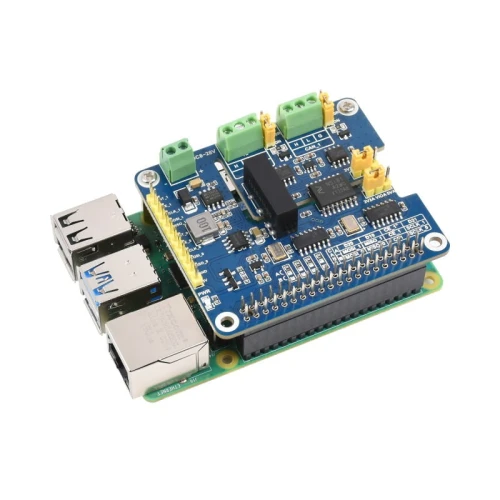

2-kanałowy izolowany moduł rozszerzeń CAN FD HAT dla Raspberry Pi
Rozszerzenie komunikacji CAN z obsługą protokołu CAN FD – z wieloma zabezpieczeniami i możliwością rozbudowy.
Najważniejsze cechy:
- Dedykowany dla Raspberry Pi – kompatybilny z Raspberry Pi (wszystkie modele z 40-pinowym złączem GPIO) oraz Jetson Nano
- Obsługa zarówno tradycyjnego protokołu CAN 2.0, jak i rozszerzonego CAN FD (Flexible Data-Rate) o większej przepustowości
- Możliwość połączenia z mikrokontrolerami STM32 / Arduino przez wyprowadzone piny SPI
- Wbudowana izolacja galwaniczna – do 5kV napięcia izolacji, większa odporność na zakłócenia
- Zabezpieczenia: przeciwprzepięciowe (TVS 500W), ESD, ochrona przed zwarciem
- Wbudowany konwerter poziomów logicznych – wybór 3.3V / 5V przez zworkę
- Wbudowany rezystor terminujący 120Ω – aktywowany przez zworkę

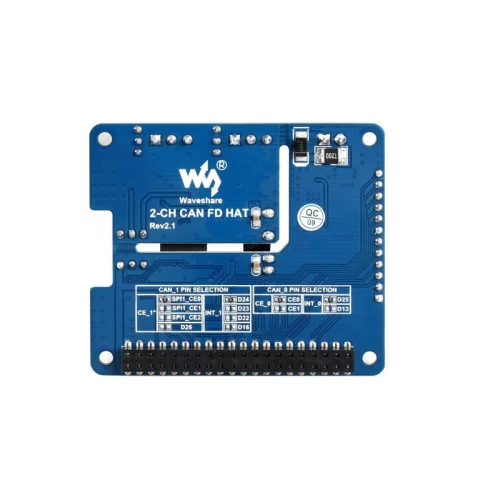

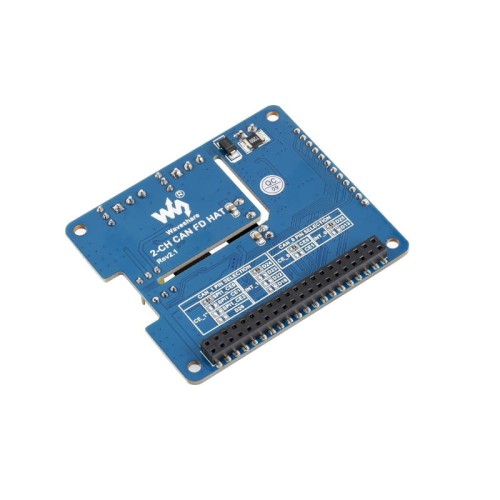

- Obsługa łączenia do 4 kanałów CAN – konfigurowalne piny wyboru chipu SPI i przerwania
- Pełne wsparcie techniczne i przykłady dla Raspberry Pi i Arduino

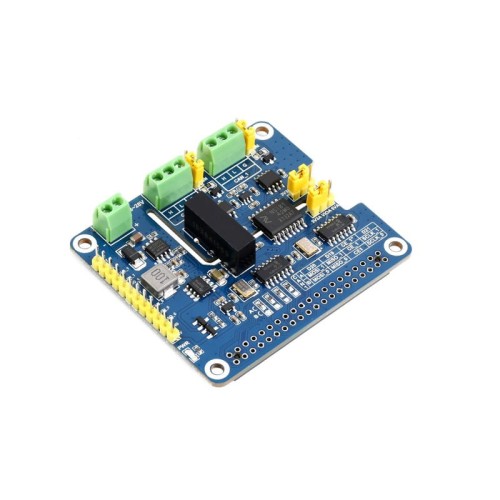

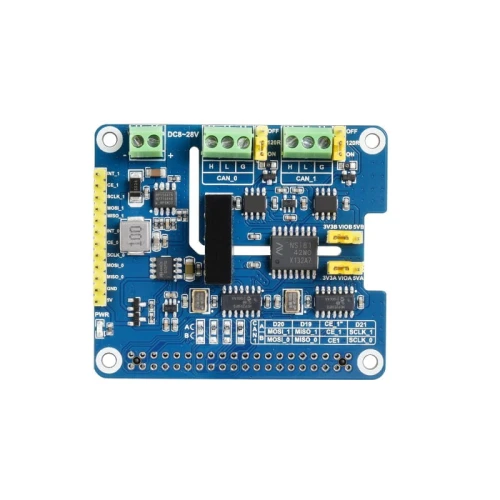

Opis płyty
- Kontroler MCP2518FD
- Układ nadawczo-odbiorczy (transceiver)
- Izolator cyfrowy SI8642ED
- Układ zasilania MP1584EN
- Układ zasilania RT9193-33
- Moduł izolacji zasilania B0505LS-1W
- Standardowe złącze GPIO 40PIN Raspberry Pi
- Śrubowe złącze magistrali CAN
- Zewnętrzne złącze zasilania
Wejście: 8~26V DC - Piny sterujące MCU
Do współpracy z płytkami typu Arduino
- Przełącznik rezystora terminującego 120Ω
- Przełącznik poziomu logicznego 3.3V / 5V
- Wybór trybu pracy CAN
A: CAN_0 i CAN_1 korzystają z dwóch osobnych interfejsów SPI (domyślnie)
B: CAN_0 i CAN_1 współdzielą jeden interfejs SPI - Wskaźnik zasilania
- Dioda przeciwprzepięciowa (freewheeling)
- Układ TVS SM24CANB
- Dioda zabezpieczająca przed odwrotną polaryzacją
- Szybki bezpiecznik samoresetujący 2A
Specyfikacja techniczna:
- Kontroler CAN: MCP2518FD
- Interfejs sterujący: magistrala SPI
- Zasilanie: z Raspberry Pi lub przez zewnętrzne złącze śrubowe (DC 8–28V)
- Napięcie robocze: 5V
- Poziom logiki: 3.3V / 5V
- Wymiary modułu: 65 × 56.5 mm
Zawartość zestawu
- 2-CH CAN FD HAT ×1
- Śruby
- Gniazdo GPIO
Wiki: https://www.waveshare.com/wiki/2-CH_CAN_HAT+
