Moduł bluetooth z HC-05 CSR BC417
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Przegląd

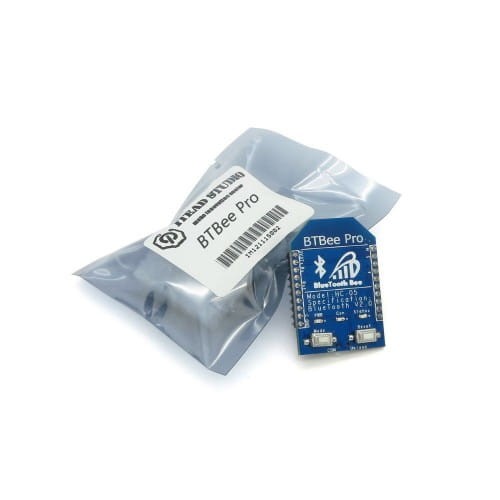

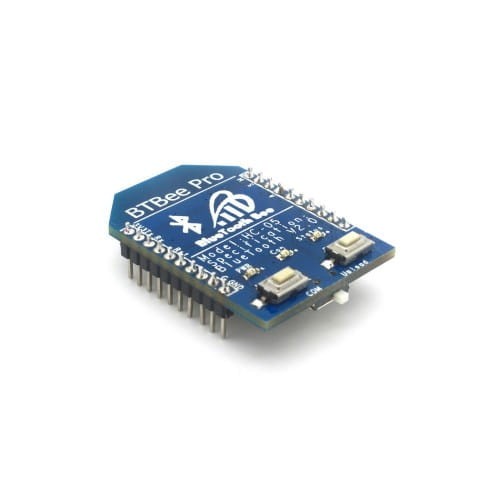

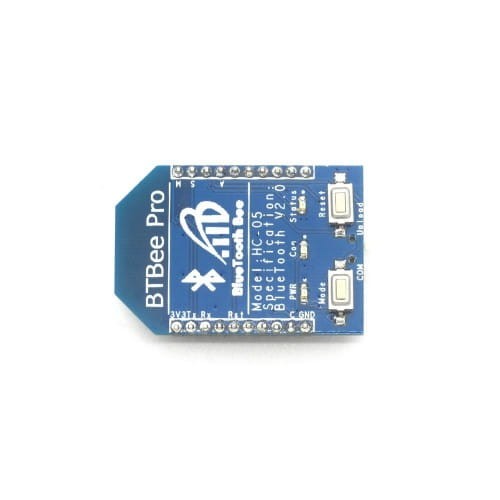

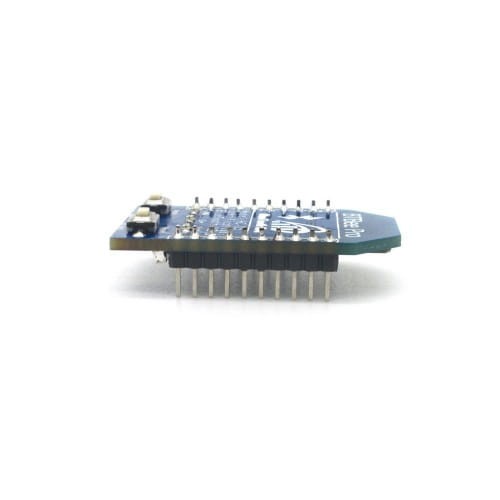

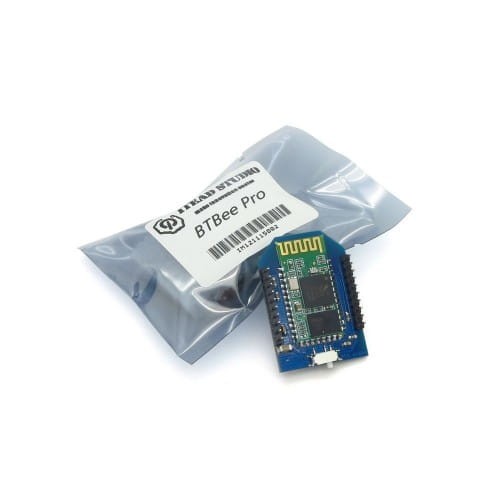

BTBee Pro to moduł Bluetooth z portem szeregowym, który może być kompatybilny z tarczami z gniazdami XBee. Jest przeznaczony do bezprzewodowego transferu Bluetooth. Obsługuje tryb Slave i Master, można go podłączyć do gniazda XBee i używać UART do przezroczystej transmisji. Moduł ten obsługuje również bezprzewodowy program Bluetooth.
Cecha
- Kompatybilny z gniazdem XBee
- Obsługuje tryb Slave i Master
- Obsługuje programowanie bezprzewodowe
Hardware
|
Number |
BTBee Pro PIN |
Arduino PIN |
Arduino MEGA PIN |
|
1 |
VCC |
3.3V |
3.3V |
|
2 |
DOUT |
D0 |
D0 |
|
3 |
DIN |
D1 |
D1 |
|
4 |
- |
- |
|
|
5 |
RESET |
XBEE_RST |
D49 |
|
6 |
- |
- |
- |
|
7 |
- |
- |
- |
|
8 |
- |
- |
- |
|
9 |
PAIR |
- |
- |
|
10 |
GND |
GND |
GND |
|
11 |
- |
- |
- |
|
12 |
- |
- |
- |
|
13 |
- |
- |
- |
|
14 |
- |
- |
- |
|
15 |
- |
- |
- |
|
16 |
- |
- |
- |
|
17 |
Arduino_RST |
RST# |
RST# |
|
18 |
- |
- |
- |
|
19 |
STATUS |
- |
- |
|
20 |
MODE |
- |
- |
Specification
| Module Type | Wireless |
|---|---|
| Weight | 15.00g |
| Model | IM121115002 |
| Board Size | 35mm x 24mm |
| Version | BTBee Pro |
| Operation Level | Digital 3.3V |
| Power Supply | External 3.3V |
