Moduł kamery OV2640 z ESP32 M5Stack
towar niedostępny
Opis

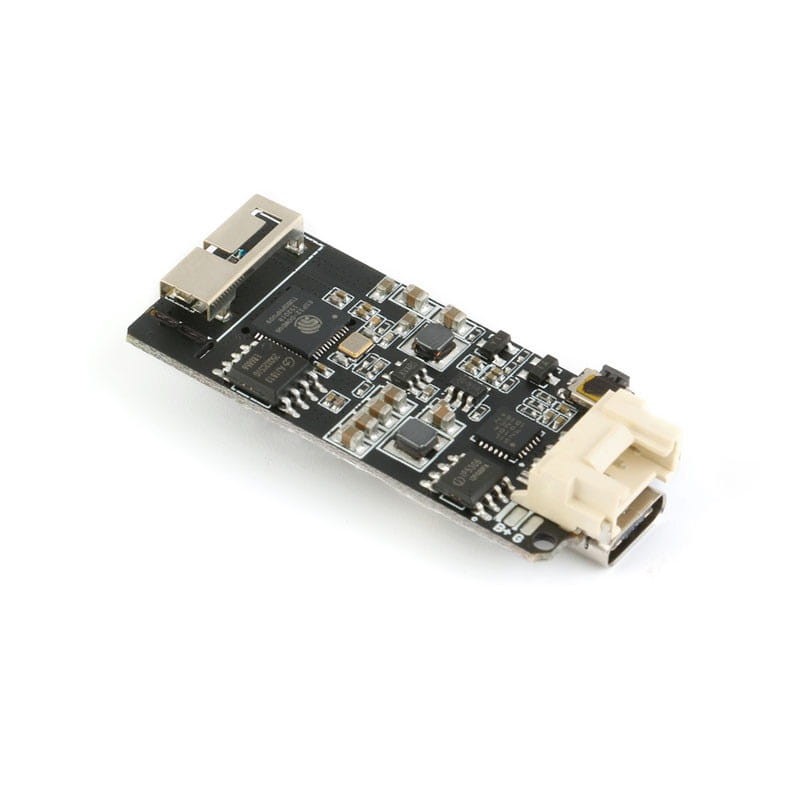

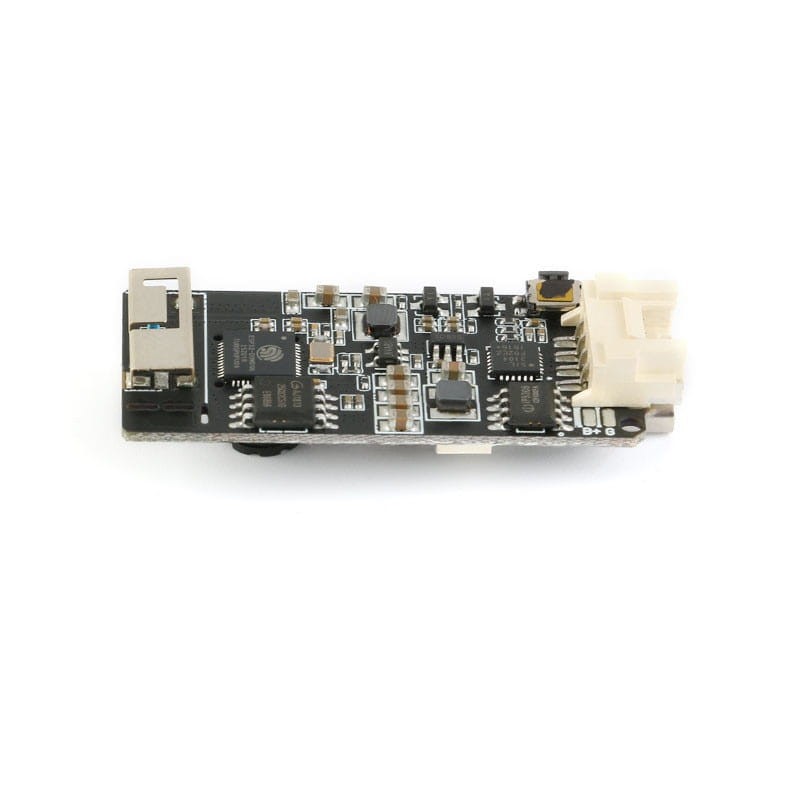

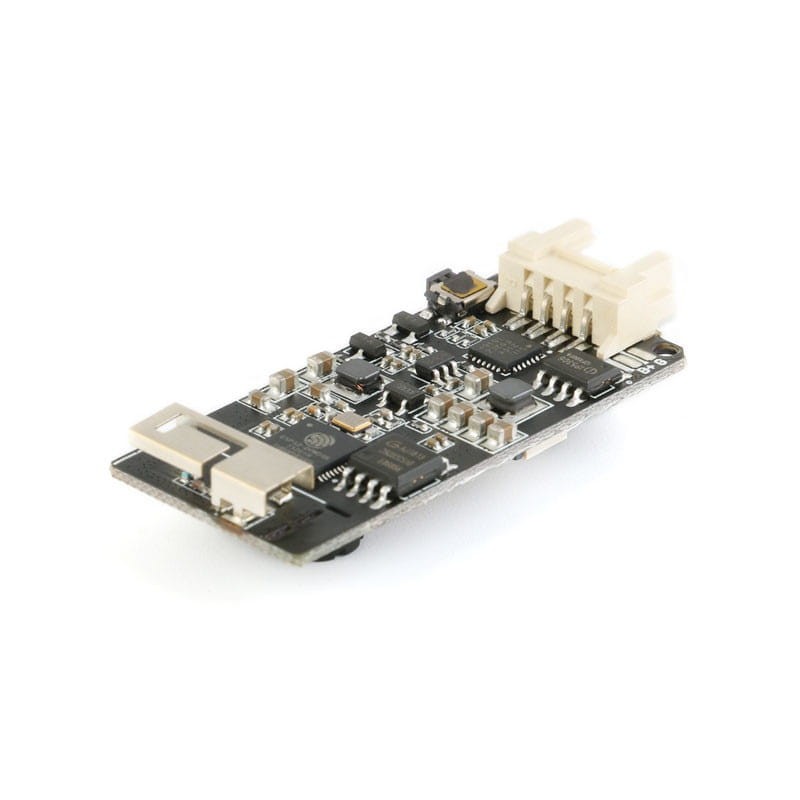

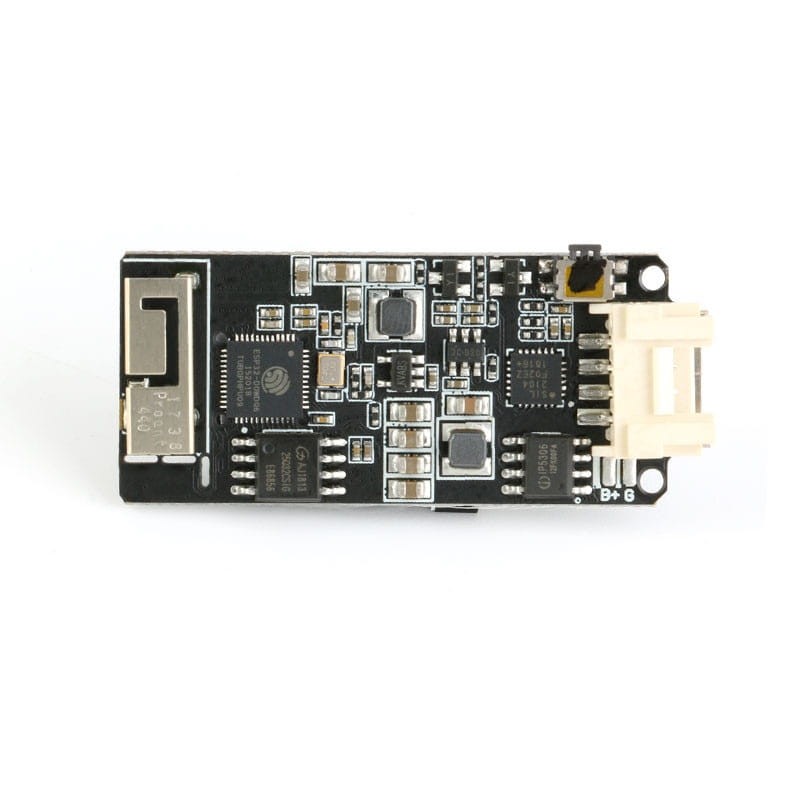

ESP32CAM niewielki moduł bazujący na układzie ESP32 z kamerą OV2640. Na płycie modułu znajduje się wszystko co jest potrzebne do uruchomienia oraz programowania układu ESP32 oraz kamery, dodatkowo na PCB znajduje się układ ładowarki baterii LiPo (IP5306), wystarczy podłączyć baterie aby nasza kamera działała bezprzewodowo. Na PCB są również pola lutownicze umożliwiające wlutowanie układów MPU6050, BME280 oraz mikrofonu.
Specyfikacja modułu:
- Mikrokontroler: ESP32 Dual-core Tensilica LX6 4MB Flash memory
- Wifi: 802.11 BGN
- Bluetooth
- Układ obsługujący komunikacje USB: CP2104 USB TTL
- Złącze GROVE I2C
- Zasilanie: złącze USB TYP C lub za pomocą baterii

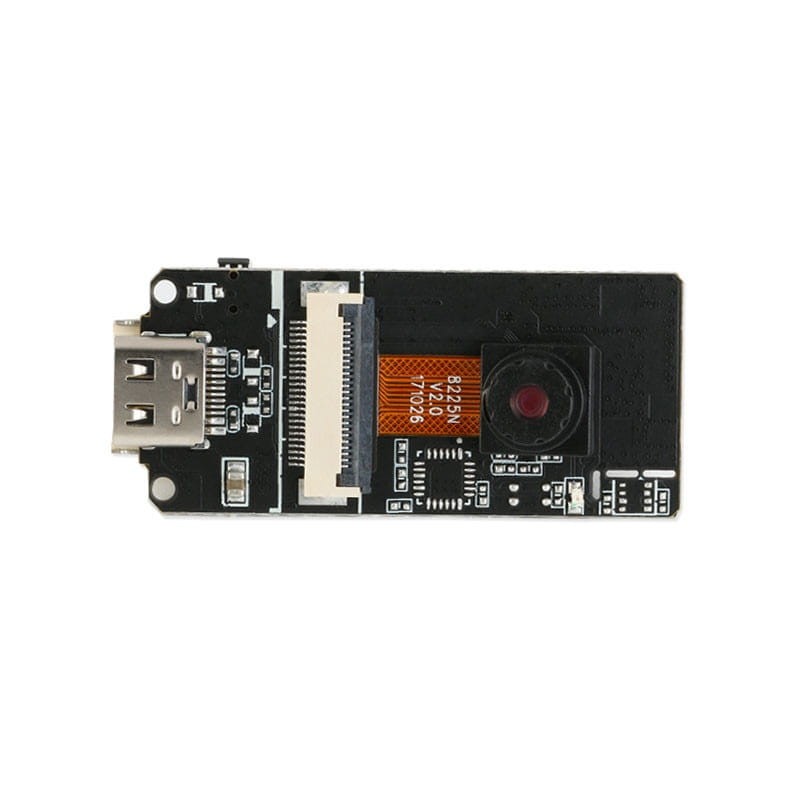

- Kamera: OV2640 sensor
- OV2640 sensor:
-Output Formats(8-bit):
YUV(422/420)/YCbCr422
RGB565/555
8-bit compressed data
8-/10-bit Raw RGB data
Maximum Image Transfer Rate
-UXGA/SXGA: 15fps
-SVGA: 30fps
-CIF: 60fps
Scan Mode: Progressive
Camera specifications:
-CCD size: 1/4inch
-Field of View: 78 degree
Sensor best resolution: 1600*1200 - Wymiary modułu: 25mmx24mm

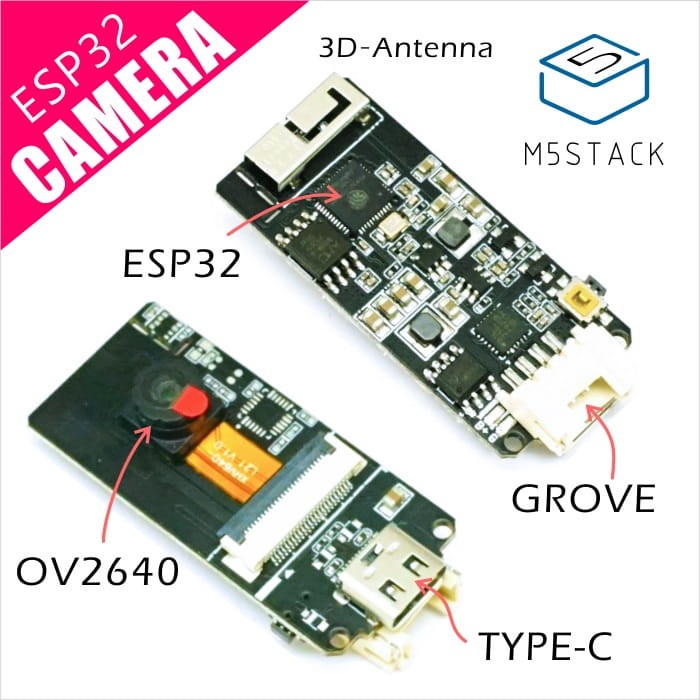

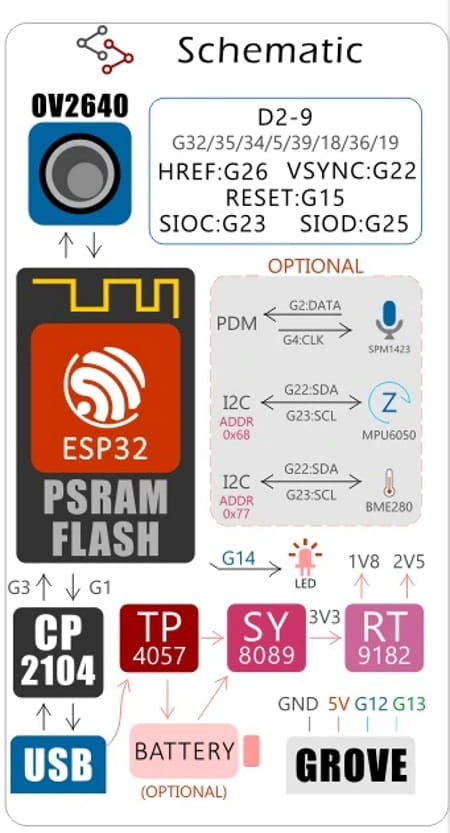

Budowa modułu:
Zestaw zawiera:
1 x Moduł kamery OV2640 z ESP32 M5Stack
1x Radiator na układ ESP32
Podczas używania kamery moduł się nagrzewa zalecane jest używanie kamery, w krótkich odstępach czasu.
Oprogramowanie modułu dostępne jest na: github.com/m5stack/esp32-cam-demo
