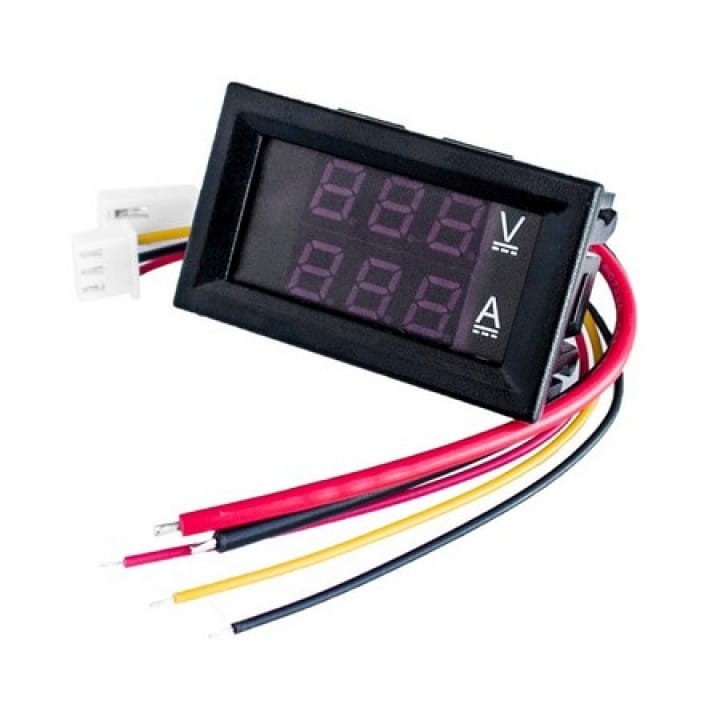

Moduł panelowy 2w1 woltomierz 100V + amperomierz 10A
Dostępność::
brak towaru
Ocena::
0
0
Producent:
-
Kod produktu:
voltomierz-amperomierz
Opis
Moduł panelowy 2w1 woltomierz 100V + amperomierz 10A
Uniwersalny moduł woltomierza amperomierza z wbudowanym bocznikiem. Miernik zasilany jest napięciem stałym w zakresie 3V-30V DC.
Specyfikacja modułu:
- Zasilanie: od 3V do 30V DC
- Pomiar prądu: od 0A do 10A ( wbudowany bocznik 10A )
- Pomiar napięcia: od 0V do 100V DC
- Dokładność pomiaru napięcia prądu: 0,1V
- Dokładność pomiaru natężenia prądu: 0,1A
- Pobór prądu: 20mA +/- 2%
- Temperatura pracy: od -15°C do 65°C
- Szybkość odświeżania pomiaru: ≥ 500ms

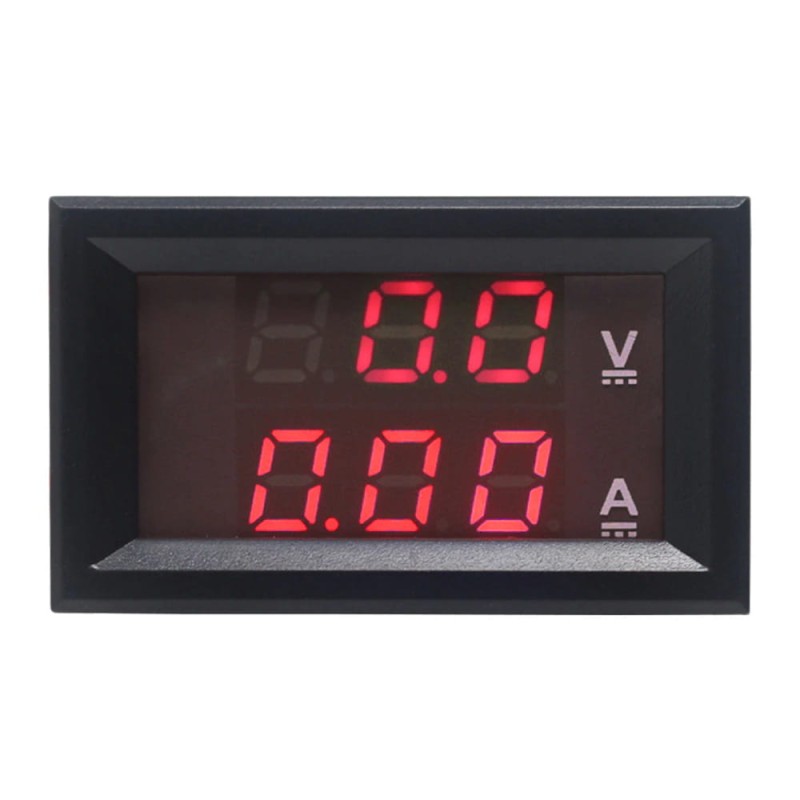

- Rodzaj wyświetlacza: Led podwójny czerwony po 3 cyfry
- Wyświetlacz: 0,28 cala

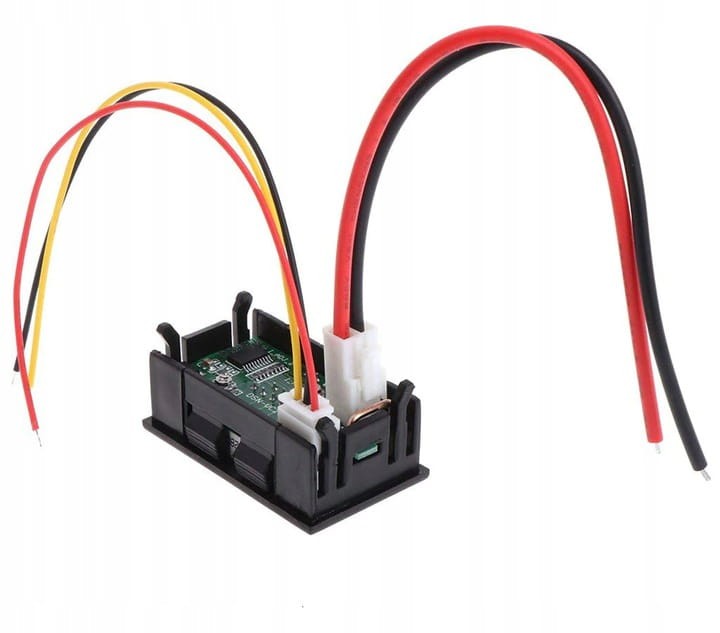

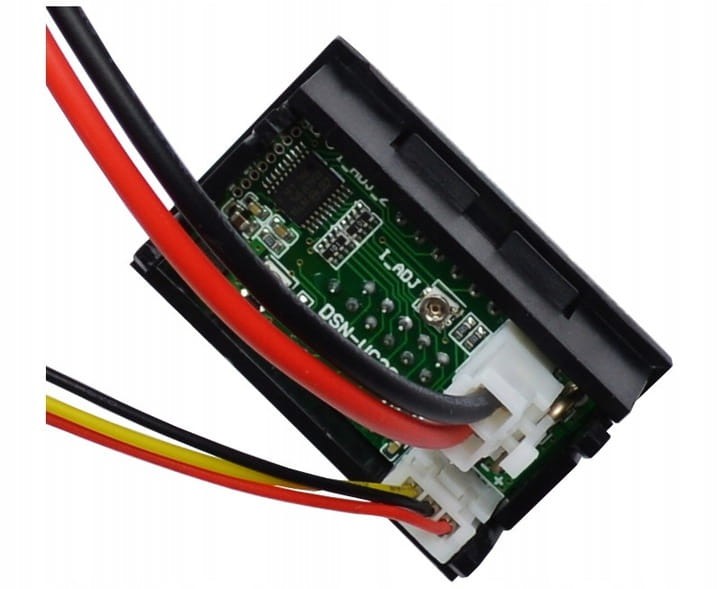

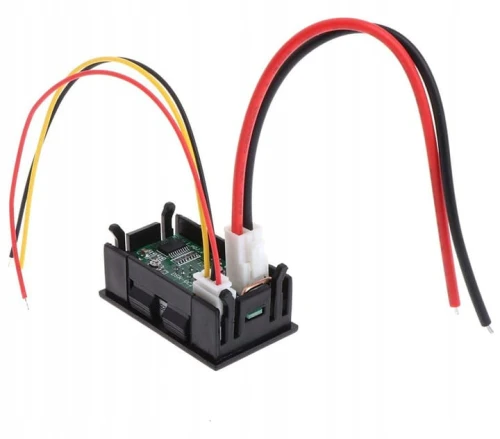

Wprowadzenie przewodów:
(Przykład podłączenia przedstawiono na schemacie obok)
Przewody cienkie - zasilanie modułu i pomiar do 30V
- czerwony (PLUS)
- czarny (minus)
- żółty (pomiar napięcia)
Przewody grube do pomiaru prądu w zakresie powyżej 30V:
- czerwony i czarny włączone szeregowo z źródłem zasilania i odbiornikiem - obciążeniem

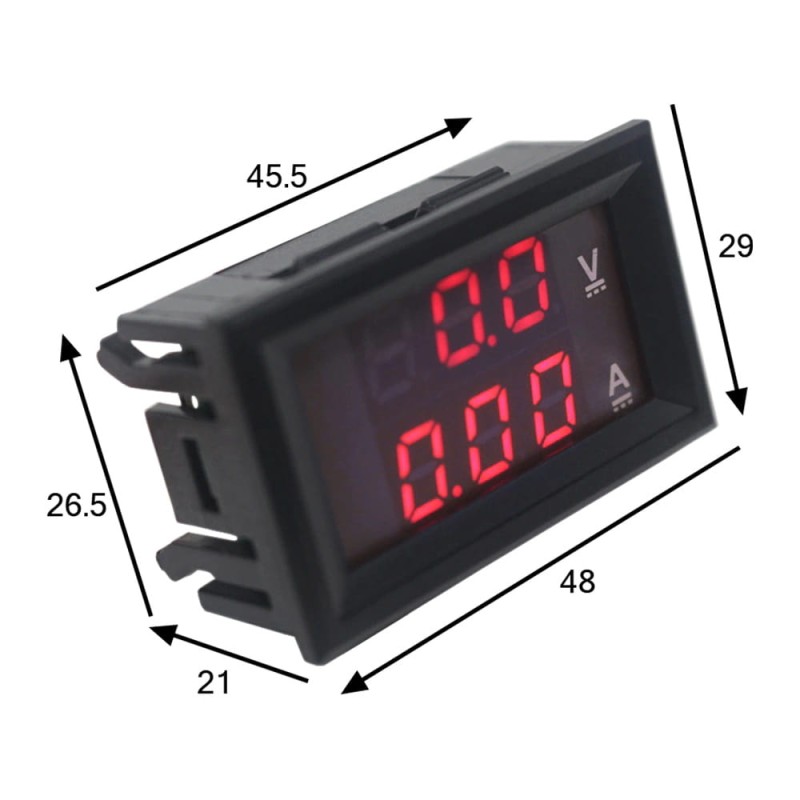

Wymiary:
Zestaw zawiera:
- Moduł panelowy 2w1 woltomierz 100V + amperomierz 10A x1
- Przewody-komplet x1
