Moduł przekaźnika jednokanałowego wyzwalanego stanem niskim lub wysokim

Jednokanałowy moduł przekaźnikowy 5V z wyborem wyzwalania stanem wysokim lub niskim

Moduł przekaźnikowy 5V wyposażony w jeden przekaźnik oraz izolację optyczną. Dzięki zworkom możliwe jest ustawienie wyzwalania sygnałem o stanie wysokim lub niskim, co ułatwia współpracę z mikrokontrolerami, Arduino, ESP32, ESP8266 i Raspberry Pi.

Najważniejsze cechy:

Zastosowanie

Moduł umożliwia sterowanie urządzeniami o wyższym napięciu za pomocą sygnałów z mikrokontrolerów. Sprawdza się w automatyce domowej, systemach IoT, sterownikach przemysłowych oraz projektach hobbystycznych.

• Arduino
• ESP32
• ESP8266
• Raspberry Pi
• STM32
• AVR i PIC

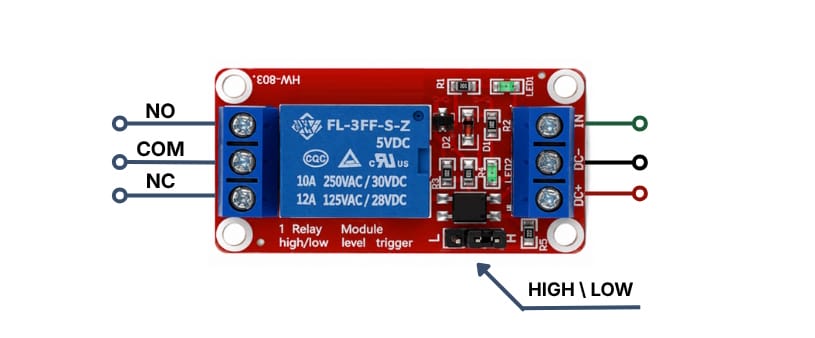

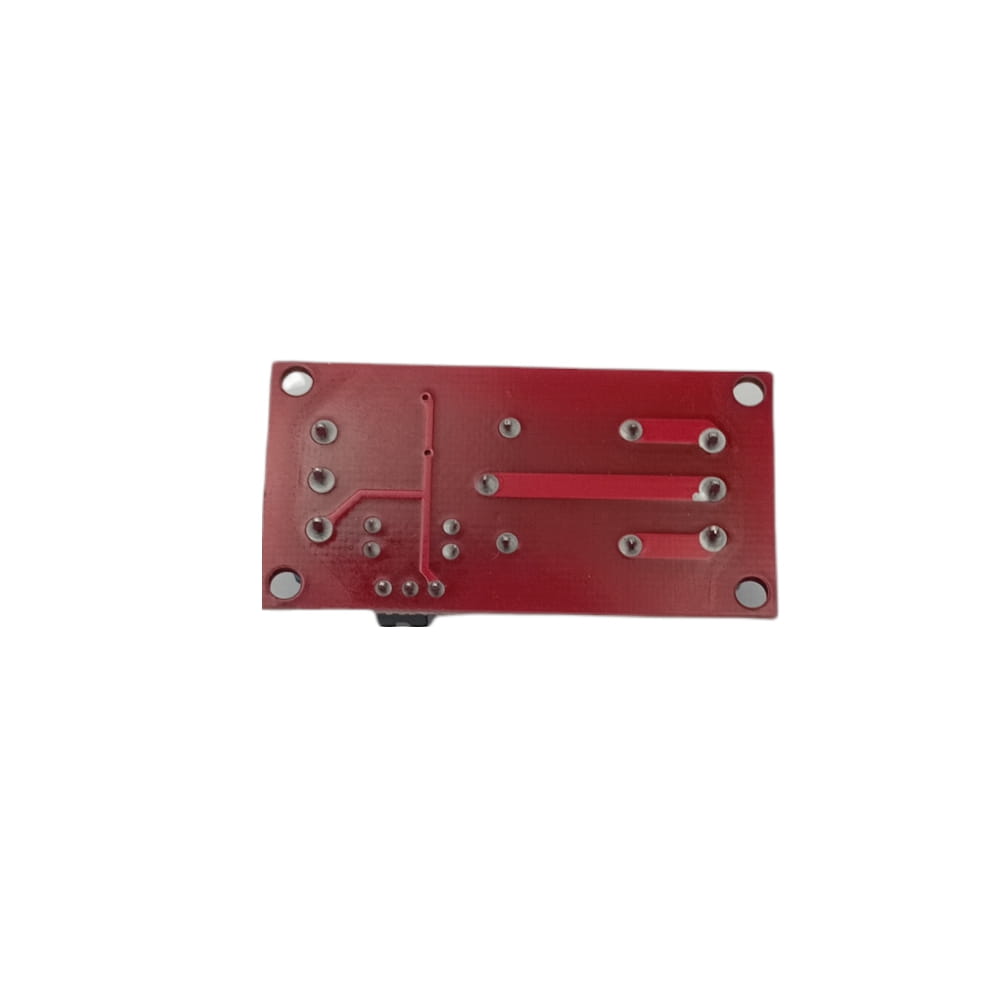

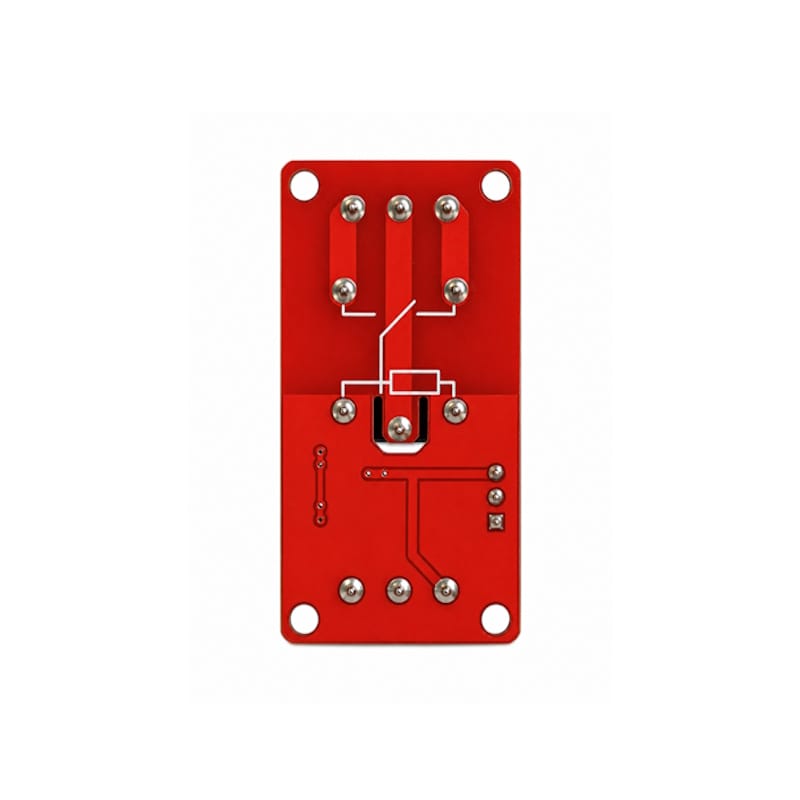

Budowa modułu

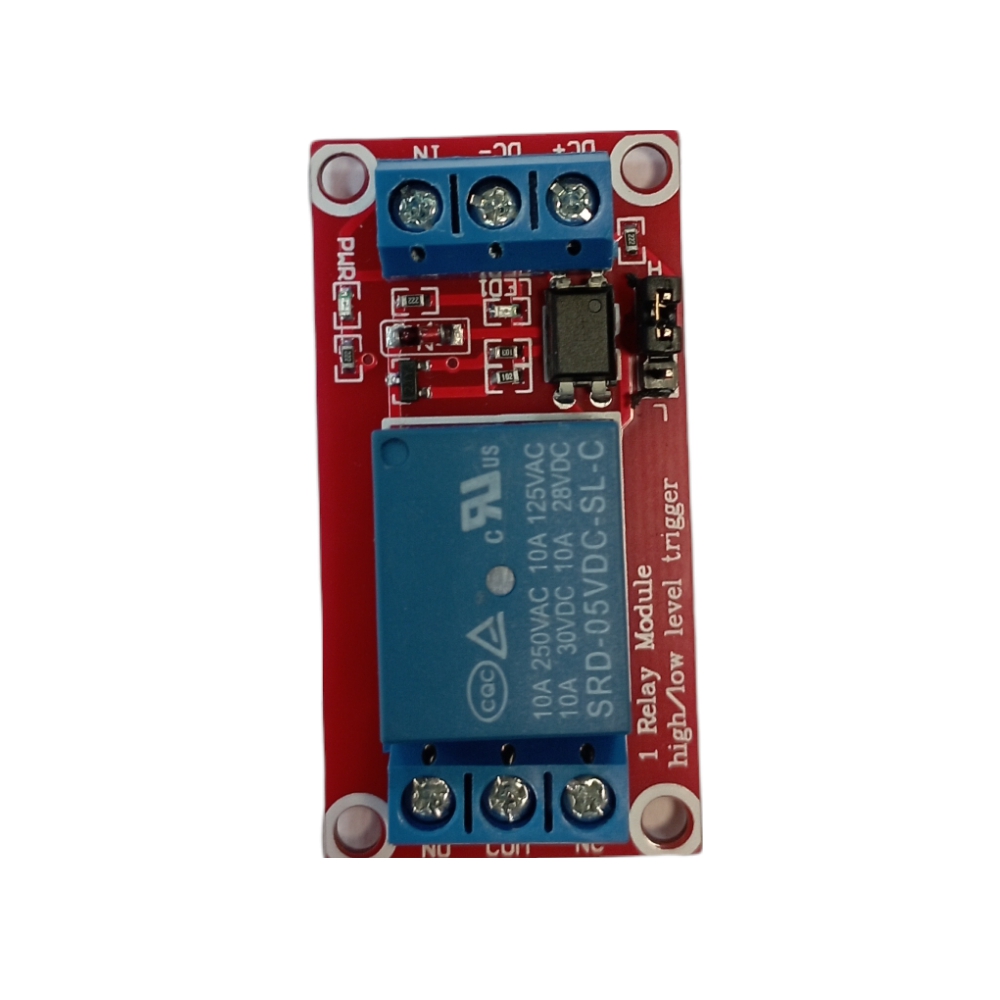

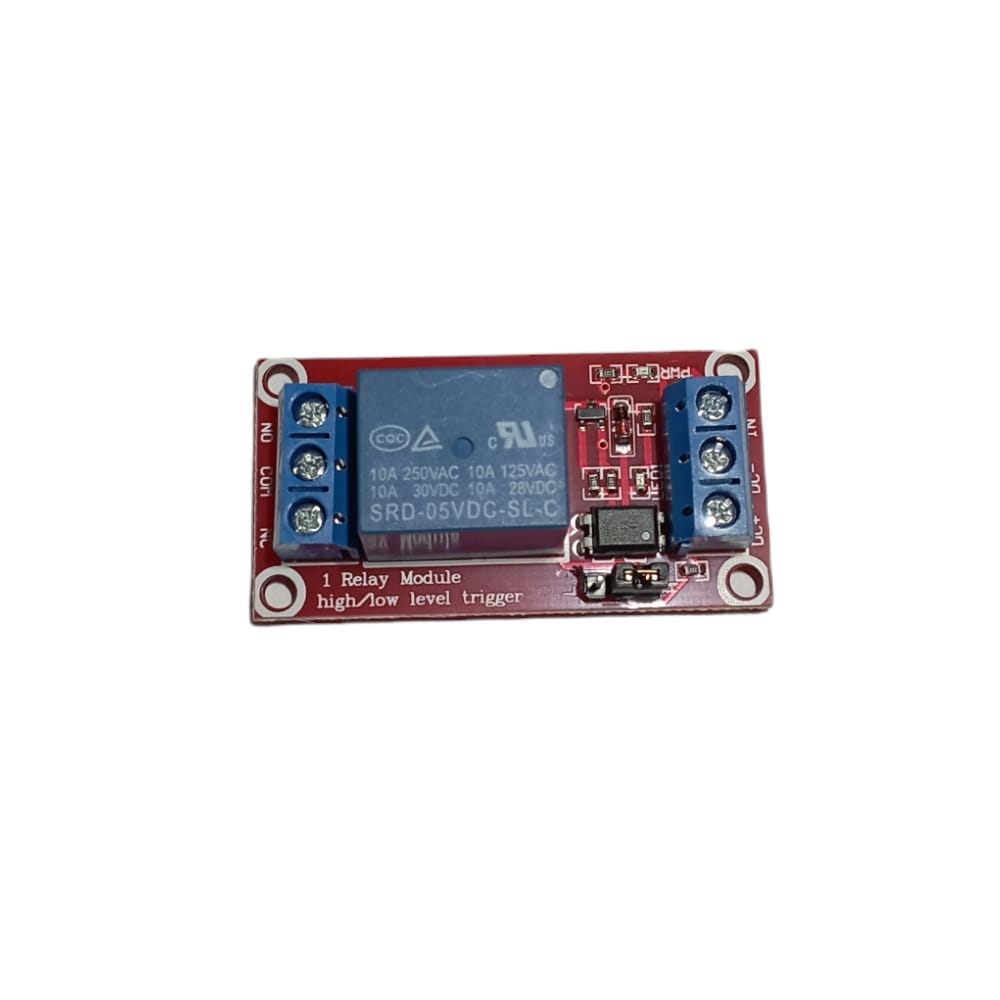

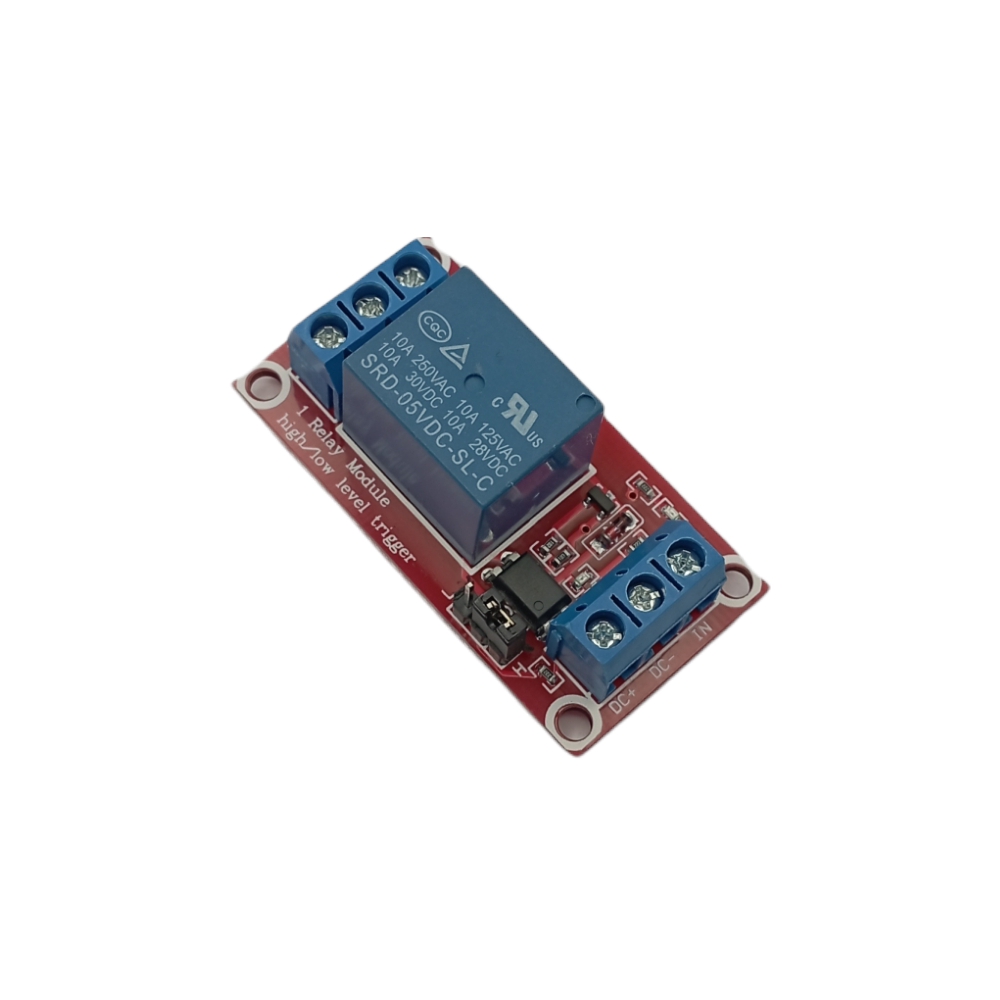

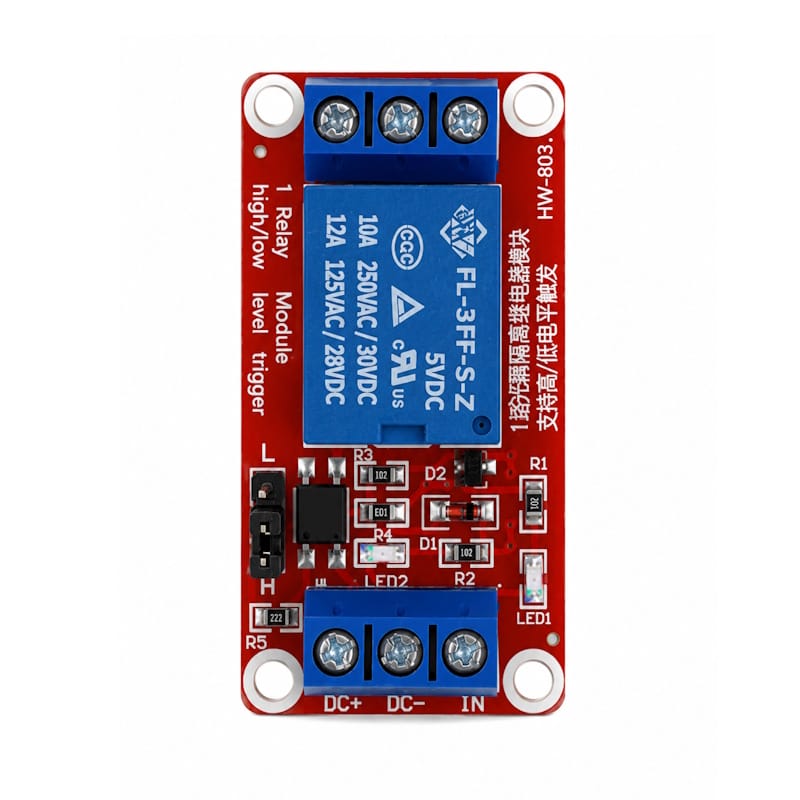

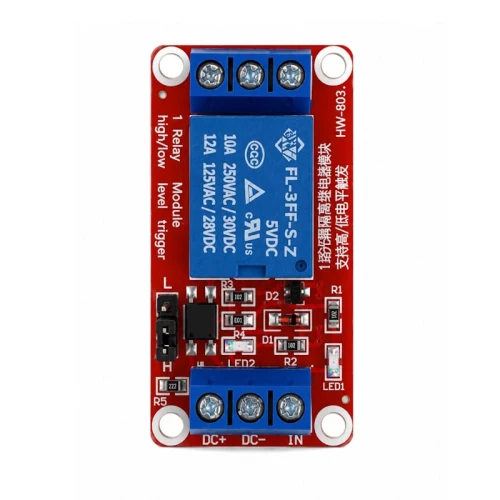

Płytka została wyposażona w przekaźnik elektromagnetyczny 5V, transoptor zapewniający galwaniczną separację sygnału sterującego od obwodu wykonawczego, zworkę umożliwiającą wybór wyzwalania stanem wysokim (HIGH) lub niskim (LOW) oraz wygodne złącza śrubowe typu Terminal Block do podłączenia zasilania i sterowanego obciążenia. Dzięki temu moduł jest prosty w integracji z mikrokontrolerami oraz zapewnia bezpieczne sterowanie urządzeniami zasilanymi wyższym napięciem.

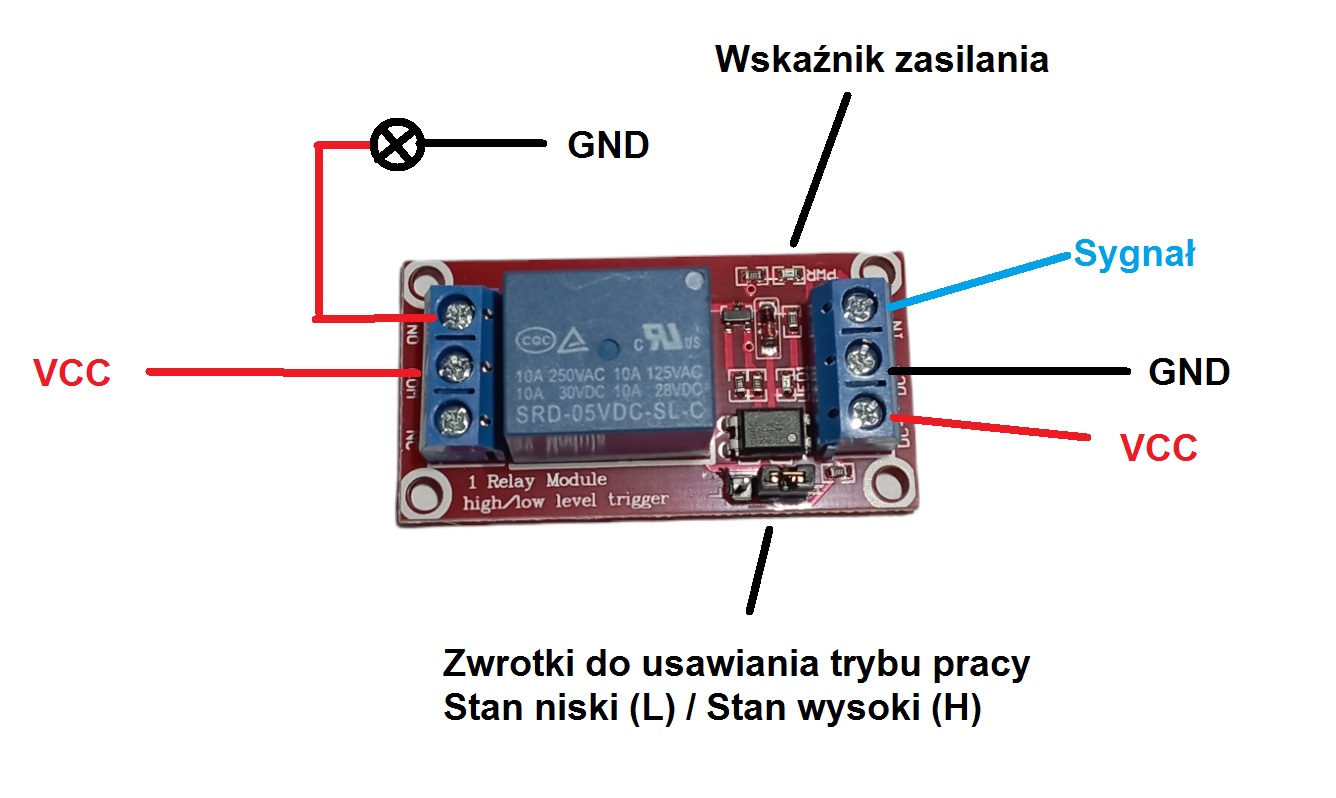

Opis wyprowadzeń

• COM – styk wspólny przekaźnika.
• NC (Normally Closed) – styk normalnie zamknięty. W stanie spoczynku, gdy przekaźnik nie jest załączony, jest połączony ze stykiem COM.
• NO (Normally Open) – styk normalnie otwarty. Po załączeniu przekaźnika zostaje połączony ze stykiem COM.
• DC+ – wejście zasilania modułu (+5V DC).
• DC- – masa (GND) zasilania modułu.
• IN – wejście sterujące. W zależności od ustawienia zworki HIGH/LOW podanie odpowiedniego poziomu logicznego powoduje załączenie przekaźnika. W stanie aktywnym styki COM i NO zostają zwarte, a połączenie pomiędzy COM i NC zostaje rozłączone.

Specyfikacja techniczna

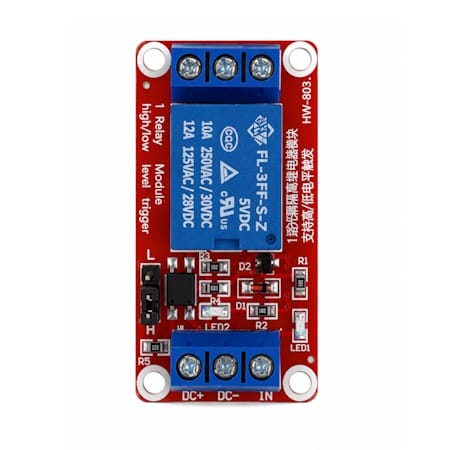

Zawartość zestawu
