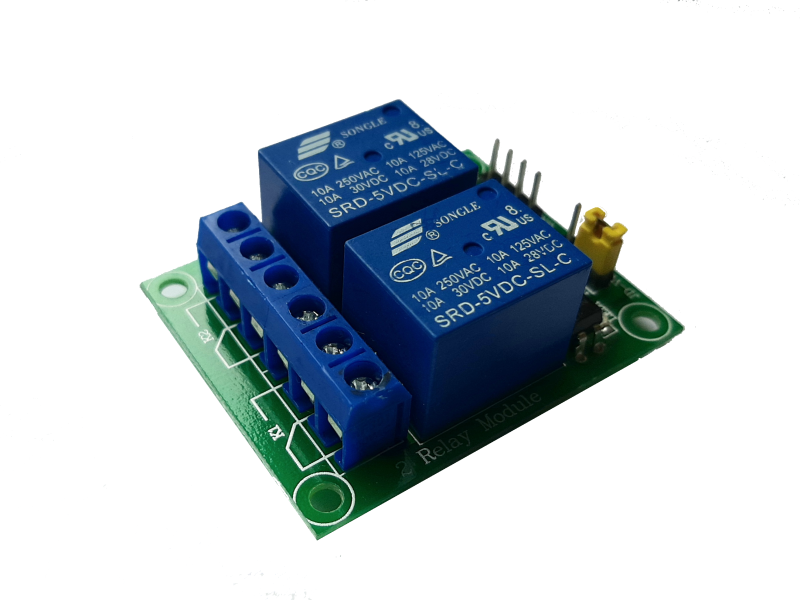

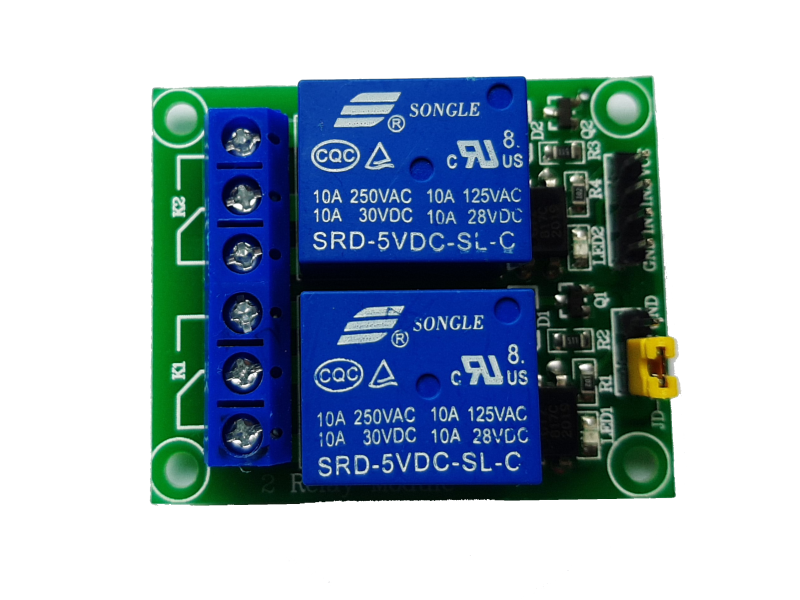

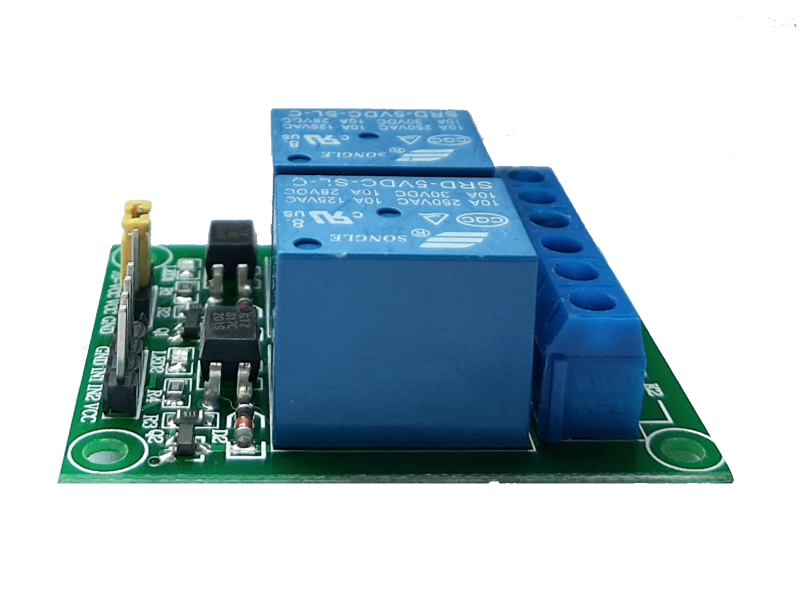

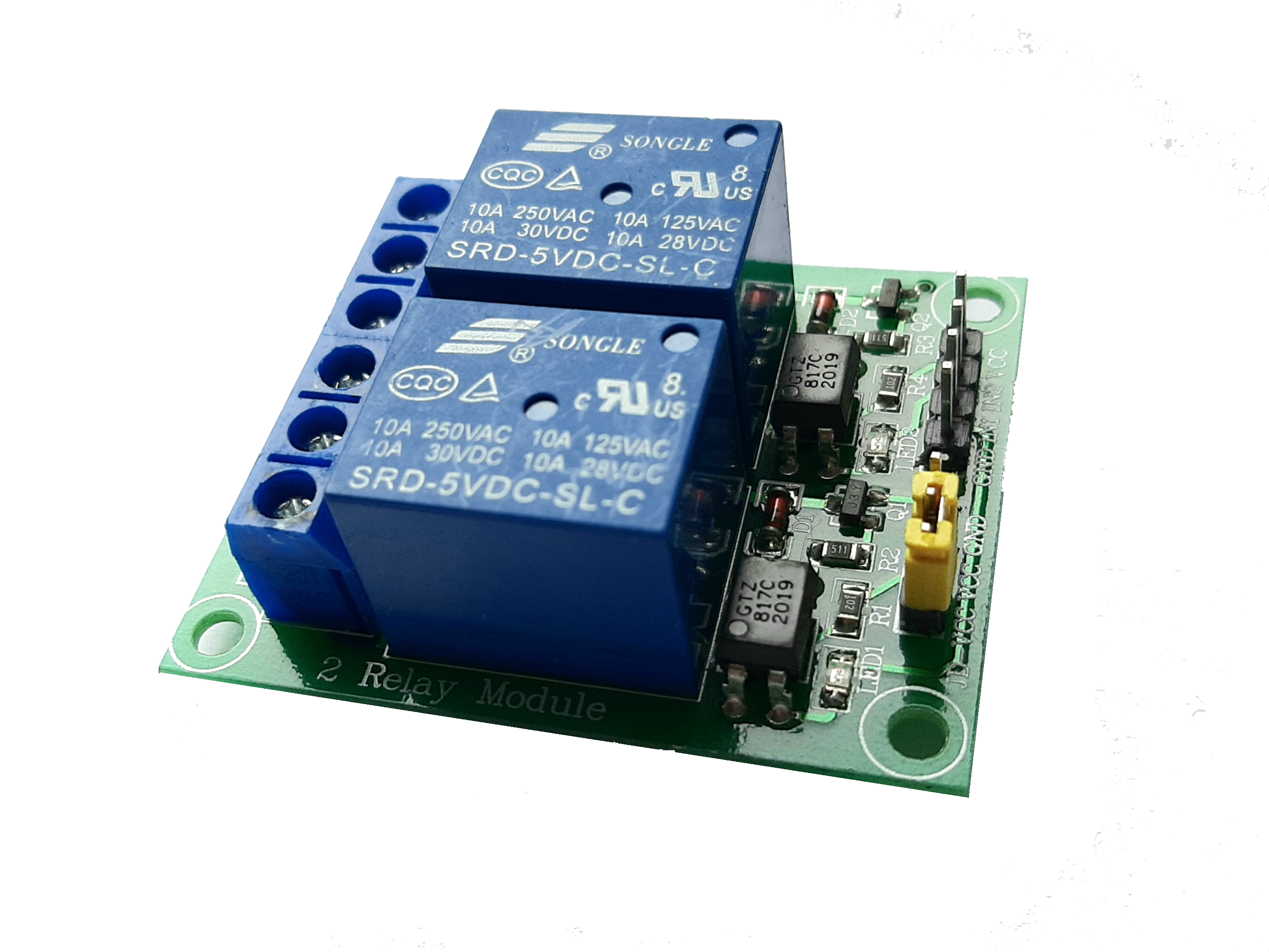

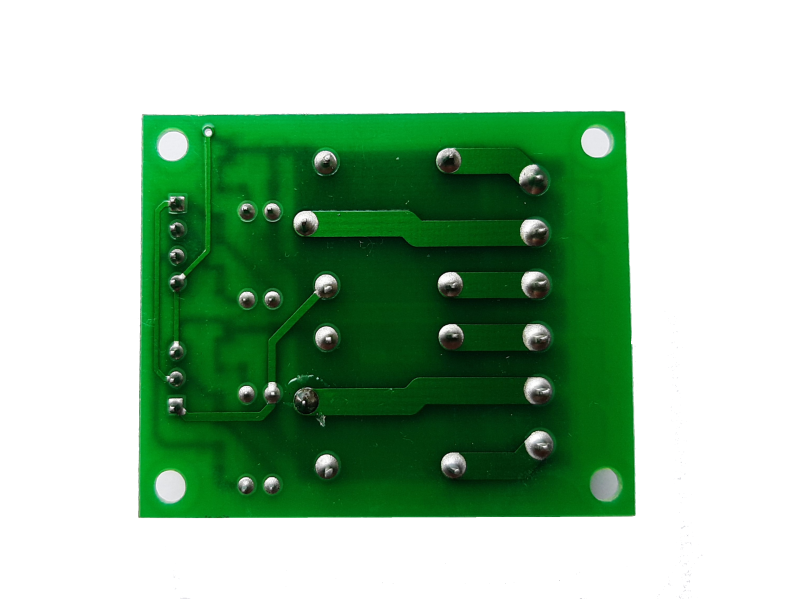

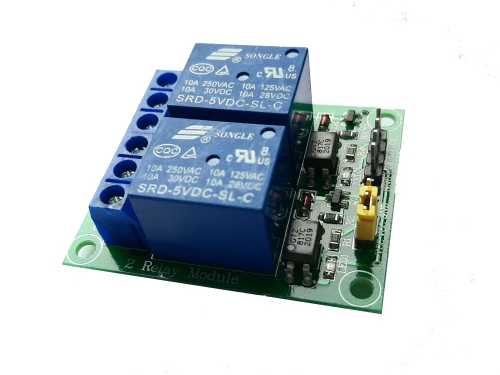

Moduł przekaźników 2 kanały 10A/250VAC
towar niedostępny
Opis
Moduł przekaźników 2 kanały z optoizolacją, styki 10A/250VAC - cewka 5V. Moduł pozwala na sterowanie elementami wykonawczymi pobierającymi prąd do 10 A przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego.
Specyfikacja modułu:
- Napięcie zasilania VCC: 5 V
- Załączany stanem niskim
- Przekaźnik: SRD-05VDC-SL-C (dokumentacja)
- Napięcie cewki: 5 V
- Maksymalne napięcie styków: 250 VAC, 30 VDC (dokumentacja)
- Maksymalny prąd: 10 A
- Optoizolacja EL817 (dokumentacja)
- Wymiary płytki: 50 x 38 mm
- Średnica otworów montażowych: 3 mm

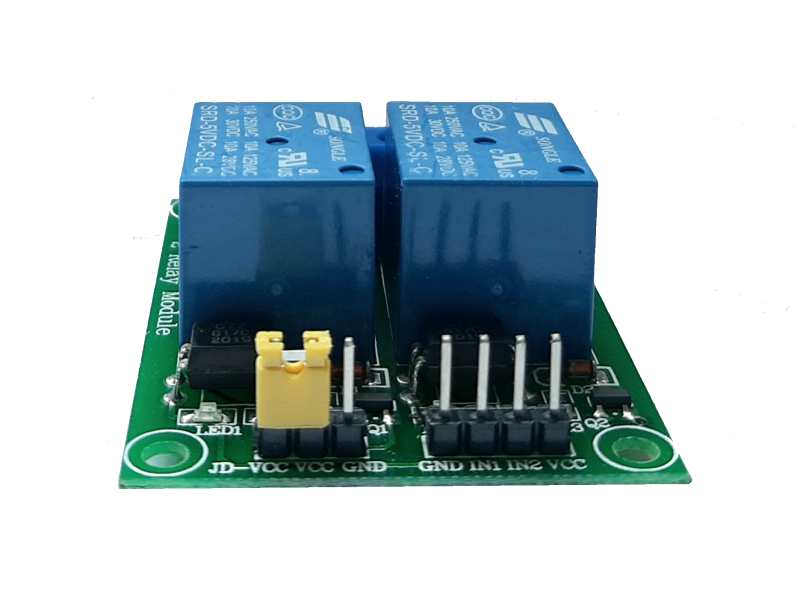

Wyprowadzenia
- VCC - zasilanie optoizolatora
- JD-VCC - zasilanie cewki przekaźnika, domyślnie połączone z VCC za pomocą zworki
- IN1, IN2 - wejścia sterujące przekaźników, załączone staniem niskim
- GND - masa układy, wszystkie wyprowadzenia GND są ze sobą połączone

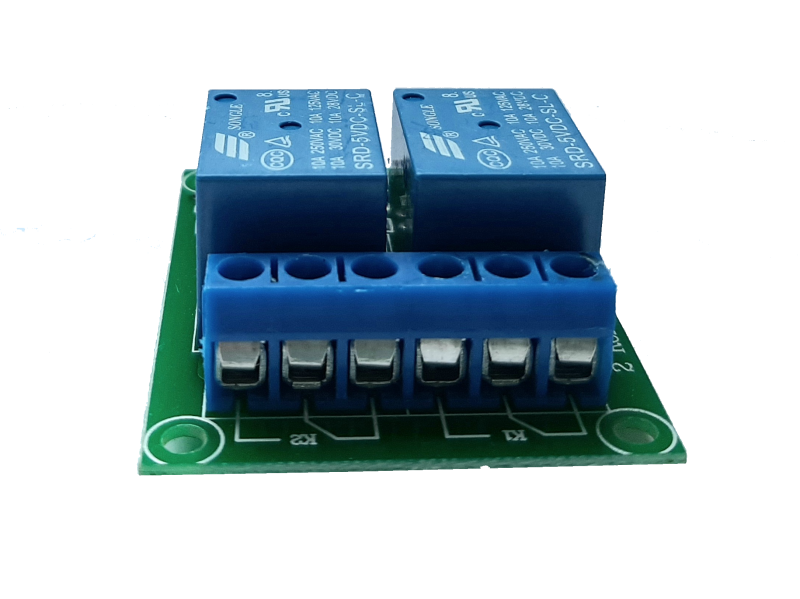

- złącza KF (ARK) - styki przekaźnika, połączone zgodnie z rysunkiem na płytce modułu.
Zestaw zawiera:
- Moduł przekaźników 2 kanały x1
