Moduł radarowy czujnik ruchu i obecności 24GHz HLK-LD2410B
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

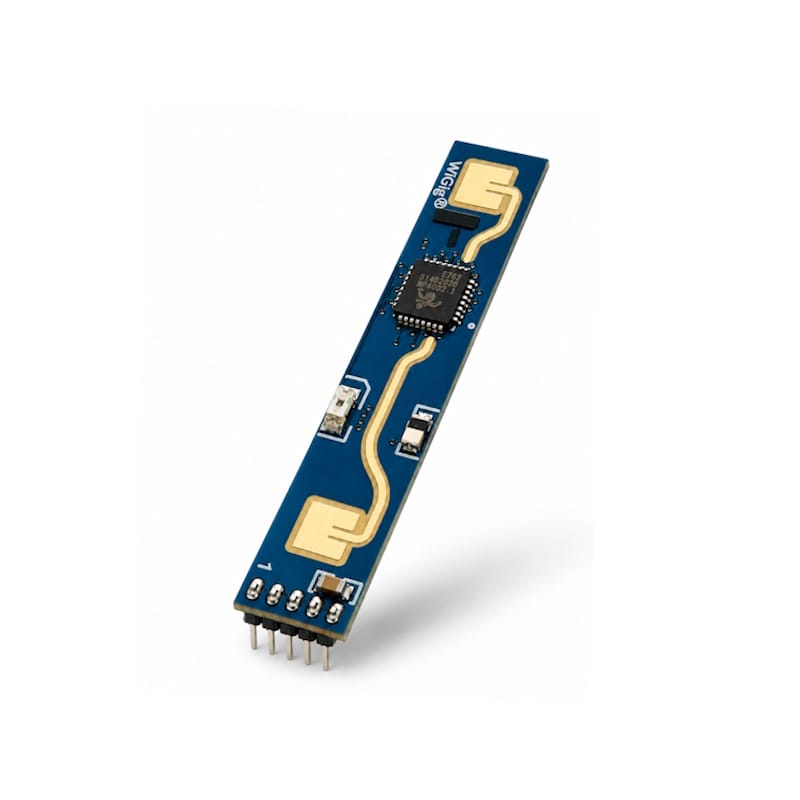

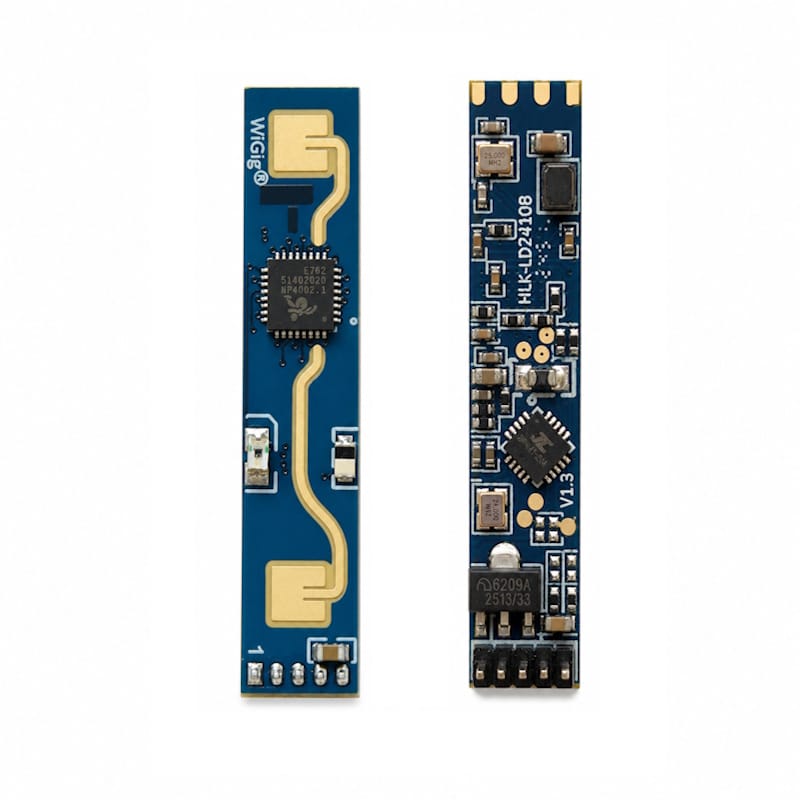

Moduł radaru 24GHz LD2410B z Bluetooth (Hilink)
LD2410B to wysokiej czułości moduł radaru milimetrowego 24GHz (FMCW) firmy Hilink, zaprojektowany do precyzyjnego wykrywania obecności człowieka. Dzięki zaawansowanym algorytmom potrafi identyfikować zarówno obiekty w ruchu, jak i te w stanie spoczynku (np. mikroruchy przy oddychaniu), oferując maksymalny zasięg do 6 metrów. Urządzenie obsługuje komunikację UART oraz szybkie wyjście cyfrowe GPIO, a także umożliwia wygodną konfigurację stref i czułości za pomocą aplikacji na PC lub bezprzewodowo przez Bluetooth.
Najważniejsze cechy:
- Zasada działania oparta na fali ciągłej modulowanej częstotliwościowo (FMCW) 24 GHz.
- Wykrywanie ruchu, mikroruchów oraz obecności statycznej (np. siedzenie, leżenie).

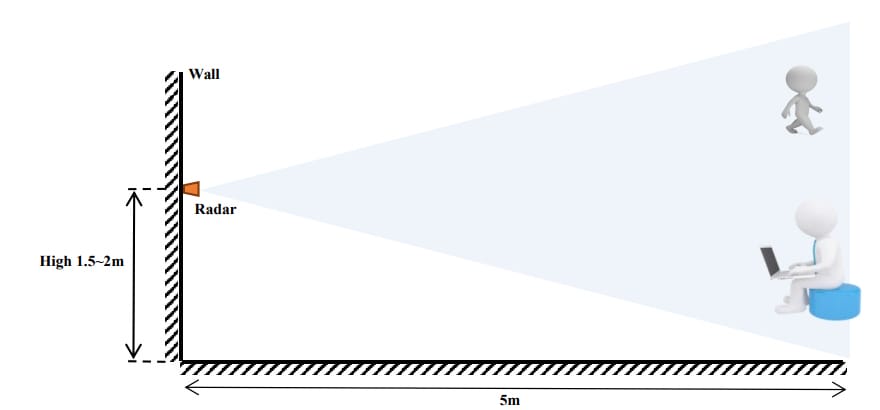

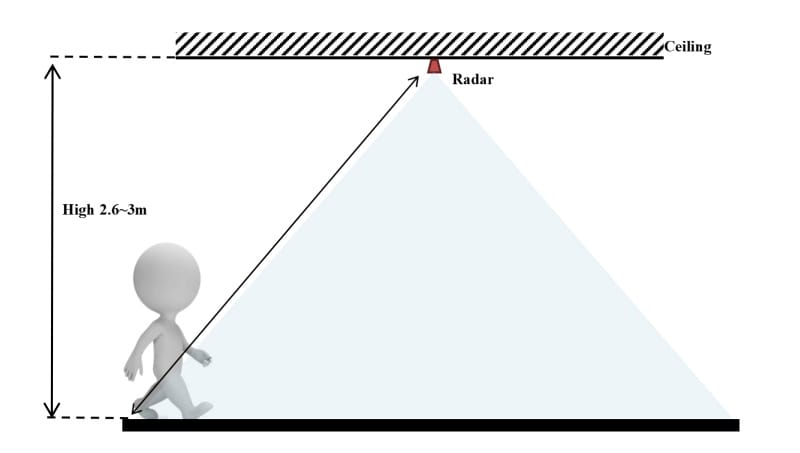

- Zasięg detekcji do 6 metrów z możliwością podziału na strefy (rozdzielczość 0,75 m).
- Szeroki kąt wykrywania z pokryciem do ±60 stopni.
- Obsługa konfiguracji parametrów przez Bluetooth oraz port szeregowy UART.
- Zdolność przenikania przez cienkie materiały (możliwość ukrycia w obudowie).
- Odporność na zmiany temperatury, wilgotności i wahania oświetlenia.

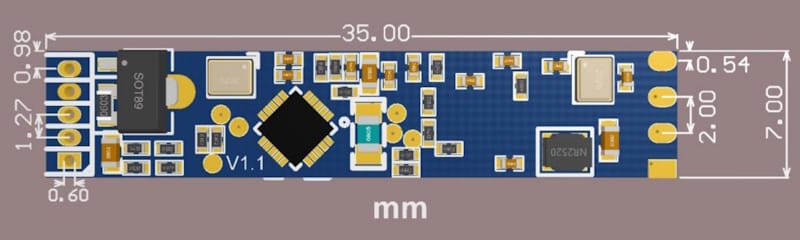

- Kompaktowe wymiary modułu: 7 x 35 mm.
Przykładowe zastosowania
- Inteligentne oświetlenie: Automatyczne sterowanie światłem w miejscach publicznych, biurach czy w domu na podstawie ciągłej obecności osób.
- Ochrona i bezpieczeństwo: Zabezpieczenia przed pracą lamp UV w obecności ludzi, systemy alarmowe w niebezpiecznych strefach przemysłowych.
- Smart Home: Inteligentne zarządzanie klimatyzacją, telewizorem czy ogrzewaniem w celu oszczędzania energii, gdy nikogo nie ma w pomieszczeniu.
- Ekrany reklamowe i panele HMI: Automatyczne wybudzanie interfejsów po wykryciu zbliżającego się użytkownika.

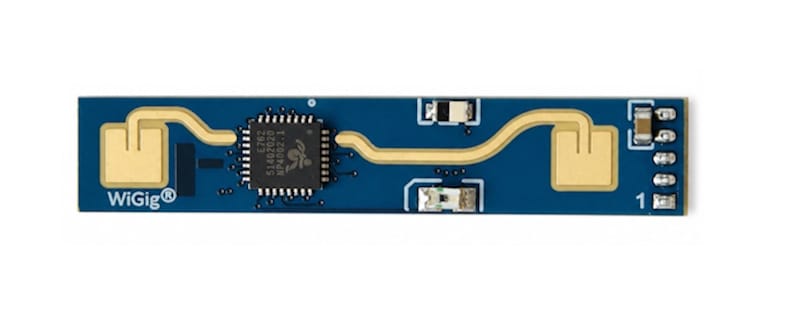

Opis sprzętowy i wyprowadzenia
Moduł posiada zaledwie 5 wyprowadzeń w rastrze 1,27 mm. Do zasilania układu wymagane jest napięcie 5 V o wydajności prądowej minimum 200 mA. Piny logiczne (IO) pracują w standardzie 3,3 V, co umożliwia łatwe połączenie z większością popularnych mikrokontrolerów.
- OUT: Wyjście statusu detekcji (stan wysoki = obecność wykryta, stan niski = brak człowieka).
- UART_Tx: Pin nadawczy portu szeregowego (TX).
- UART_Rx: Pin odbiorczy portu szeregowego (RX).
- GND: Masa zasilania.
- VCC: Zasilanie wejściowe 5 V.
Konfiguracja i kalibracja
Producent udostępnia dedykowane oprogramowanie na PC (Visual Configuration Tool) oraz wygodną aplikację mobilną łączącą się przez wbudowany moduł Bluetooth. Pozwalają one na wizualizację danych w czasie rzeczywistym, łatwe dostrojenie czułości radaru dla poszczególnych bram odległości oraz precyzyjne ustawienie czasu podtrzymania po zaniku ruchu. Do komunikacji z PC należy wykorzystać konwerter USB-UART (domyślny baudrate to 256000 bps).
Specyfikacja techniczna
- Napięcie zasilania: 5 V DC (wymagany zasilacz >200 mA)
- Średni pobór prądu: 79 mA
- Poziom logiczny interfejsów (IO): 3,3 V
- Częstotliwość robocza: 24 GHz ~ 24,25 GHz (pasmo ISM)
- Typ modulacji: FMCW
- Interfejsy sprzętowe: 1x GPIO (OUT), 1x UART
- Zasięg detekcji: od 0,75 m do 6 m (konfigurowalny)
- Kąt detekcji: ±60°
- Rozdzielczość pomiaru: 0,75 m
- Szerokość pasma przemiatania: 250 MHz
- Temperatura robocza: -40°C ~ 85°C
- Wymiary: 7 x 35 mm
Zawartość zestawu
- Moduł radaru 24GHz HLK-2410B - 1 szt.
