Moduł radaru HLK-LD2450 - śledzenie i wykrywanie ruchu 24GHz
HLK-LD2450 to zaawansowany moduł radaru milimetrowego 24GHz, przeznaczony do precyzyjnego wykrywania i śledzenia poruszających się obiektów w czasie rzeczywistym. Czujnik wykorzystuje technologię FMCW oraz inteligentne algorytmy do pomiaru odległości, kąta i prędkości, co czyni go doskonałym rozwiązaniem dla systemów Smart Home, automatyki biurowej oraz inteligentnego oświetlenia.
Najważniejsze cechy:
- Częstotliwość 24 GHz (pasmo ISM) z technologią FMCW.
- Precyzyjne lokalizowanie i śledzenie do 3 celów jednocześnie.
- Maksymalny zasięg wykrywania wynoszący 6 metrów.
- Kompaktowe wymiary ułatwiające integrację: 15 x 44 mm.
- Szeroki kąt detekcji: azymut ±60°, elewacja ±35°.
- Odporność na warunki otoczenia (temperatura, światło, wilgotność).
- Możliwość ukrytego montażu w obudowach dzięki wysokiej przenikalności fal.
- Interfejs UART z szybką i prostą obsługą (plug-and-play).

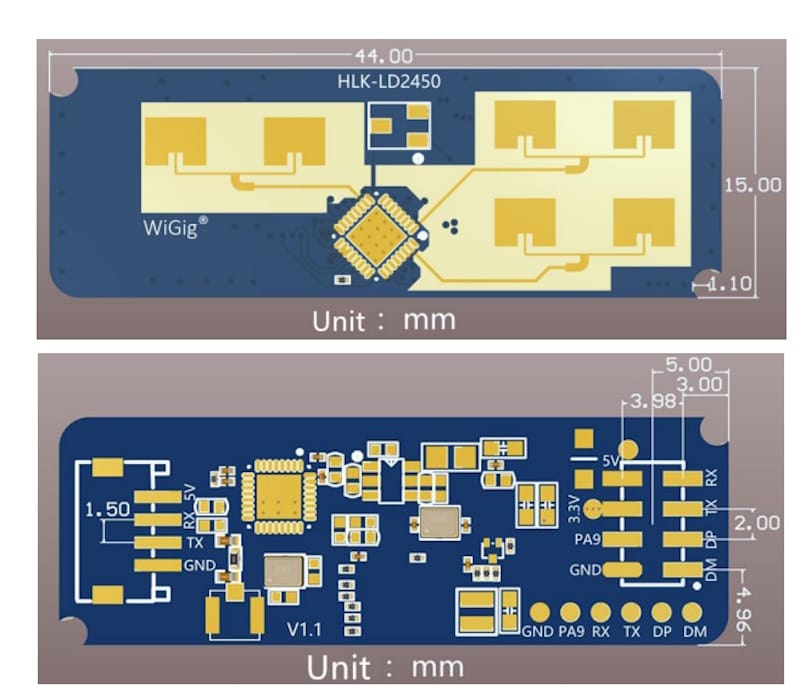

Kompaktowa budowa i elastyczne podłączenie

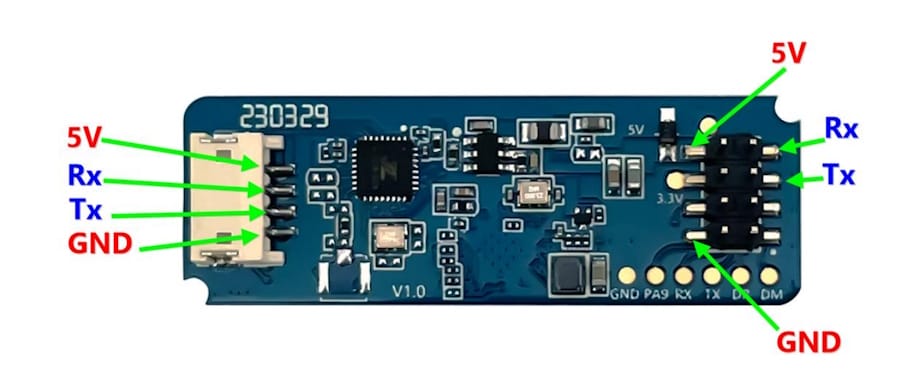

Moduł zapewnia niezwykle małe wymiary, co znacznie ułatwia budowę własnych urządzeń IoT. Wyposażony jest w dwa rodzaje zewnętrznych interfejsów przyłączeniowych: standardowe gniazdo rastrowe oraz wyprowadzenia typu pin. Oba złącza dostarczają zasilanie oraz sygnał z portu szeregowego.
Interfejs i zasada działania

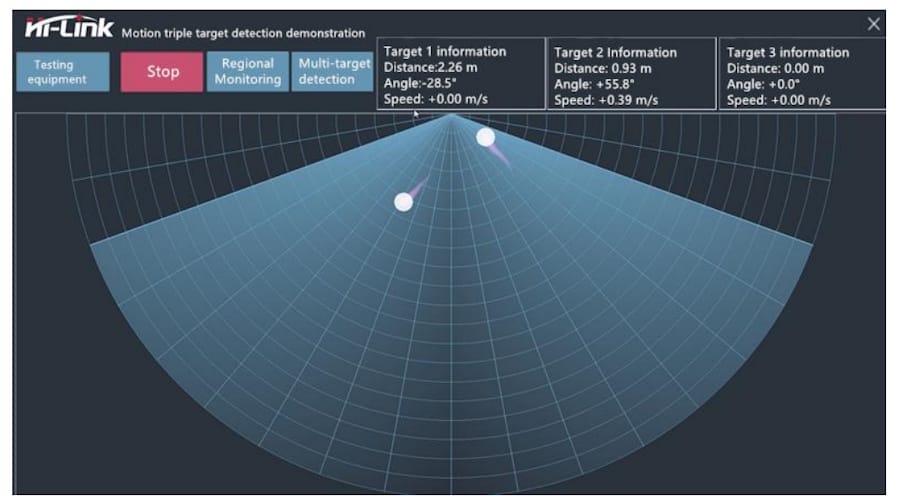

Radar przesyła zebrane dane o pozycji i prędkości śledzonych obiektów bezpośrednio przez port szeregowy UART z domyślną prędkością 256000 bps (poziom logiczny 3.3V). Układ wymaga zasilania napięciem 5V ze źródła mogącego dostarczyć ponad 200mA prądu. Producent dostarcza również oprogramowanie wizualizacyjne na PC, które pozwala łatwo przetestować dokładność działania radaru.

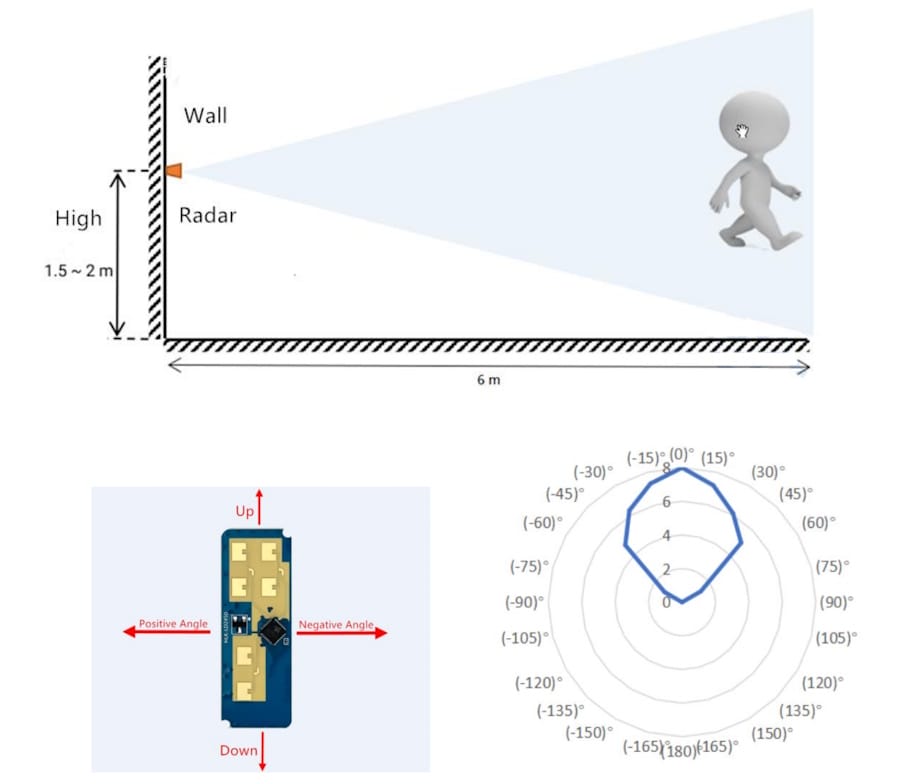

Zalecenia montażowe i obszar detekcji
Najlepsze rezultaty pracy modułu uzyskuje się przy montażu ściennym na wysokości od 1,5 do 2 metrów, co zapobiega wpływom ewentualnych zakłóceń górnych. Urządzenie radzi sobie również z wykrywaniem mikroruchów ciała ludzkiego, a przy odpowiednim ustawieniu niezawodnie śledzi położenie celów do 6 metrów.
Specyfikacja techniczna
- Pasmo pracy: 24 GHz ~ 24.25 GHz
- Modulacja: FMCW
- Napięcie zasilania: 5V DC (wymagane >200 mA)
- Średni pobór prądu: 120 mA
- Interfejs logiczny: 1x UART (poziom 3.3V, 256000 bps)
- Częstotliwość odświeżania: 10 Hz
- Śledzenie celów: do 3 obiektów
- Maksymalny zasięg: do 6 m
- Kąt detekcji: ±60° (azymut), ±35° (elewacja)
- Szerokość pasma przemiatania: 250 MHz
- Temperatura pracy: od -40°C do 85°C
- Wymiary całkowite: 15 mm x 44 mm

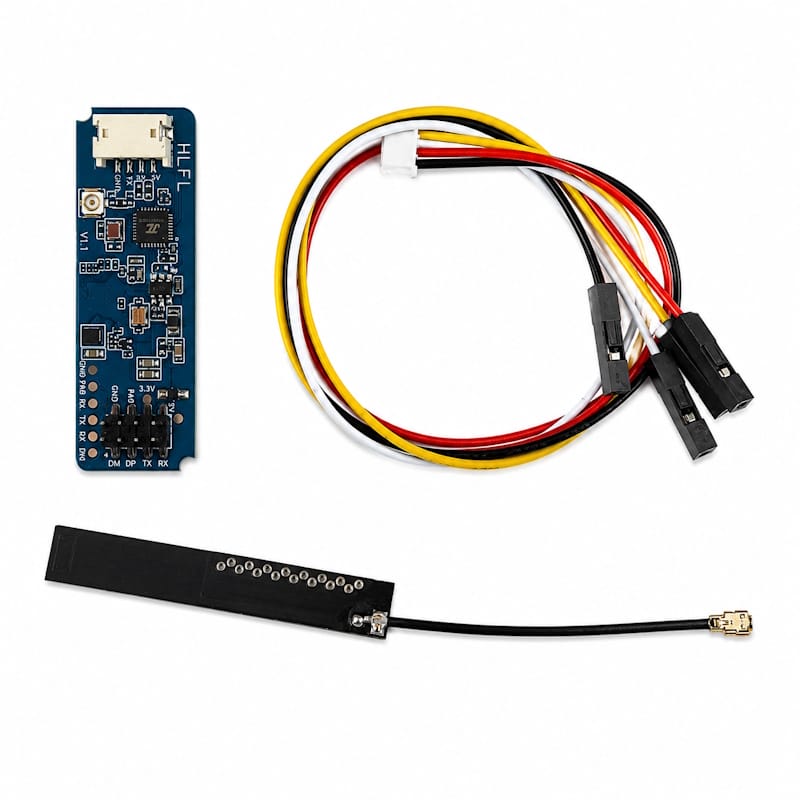

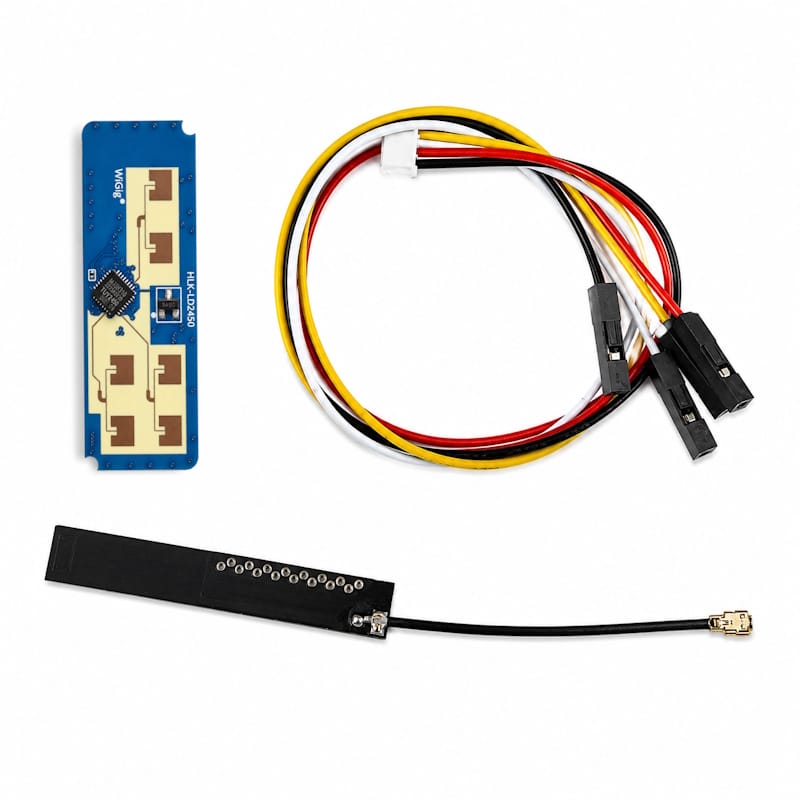

Zawartość zestawu
- Moduł radaru HLK-LD2450
- Dedykowana antena
- Kabel połączeniowy
