Moduł sterownika matrycy HT16K33 CJMCU-LED 16x8
towar niedostępny
Opis
Opis:

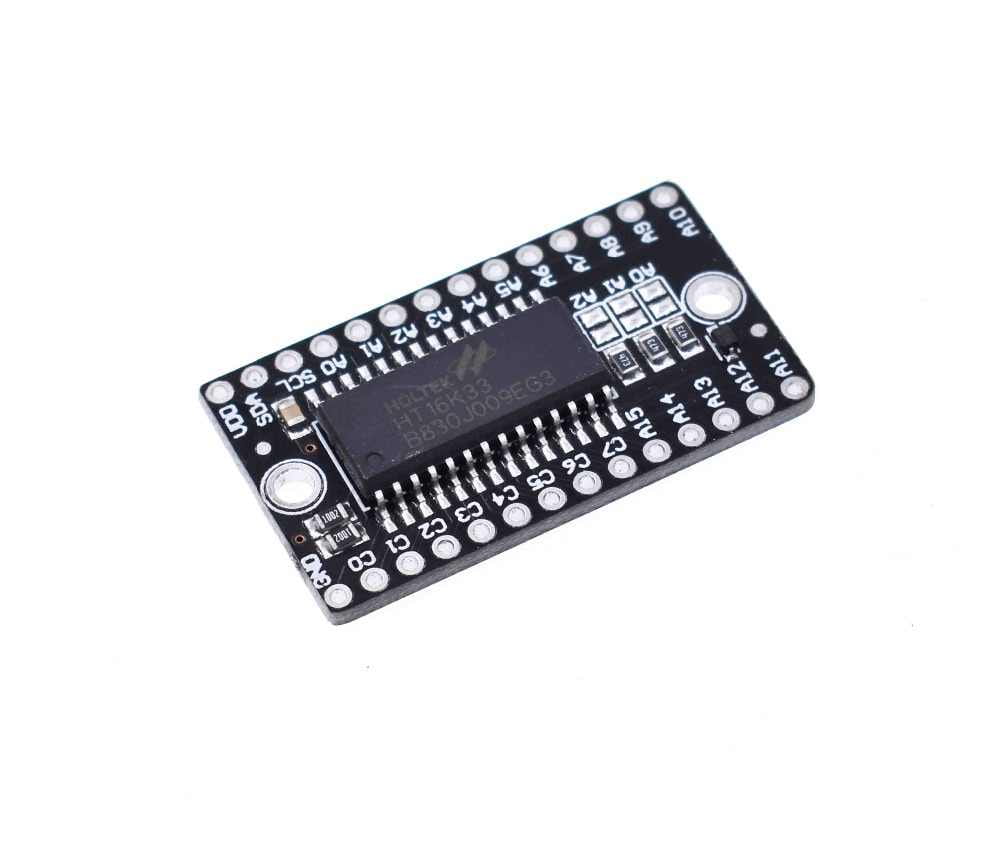

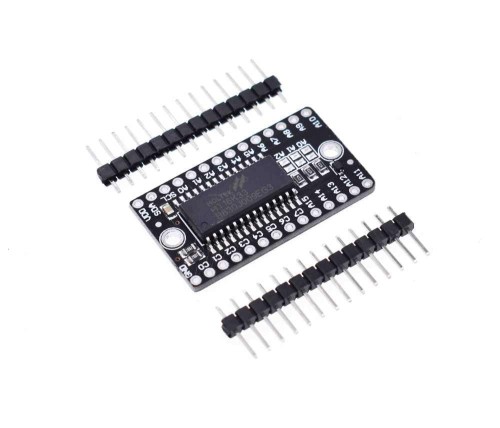

Moduł HT16K33 CJMCU-LED to sterownik matrycy LED o rozmiarach 16x8. Może on również pracować jako skaner matrycy przycisków 13x3.
Moduł kontroluje się poprzez magistralę I2C.
Właściwości:
- Pojedyncze zasilanie 4.5V - 5.5V.
- Zawiera wewnętrzny zegar.
- Pamięć RAM o organizacji 16x8 bitów.
- Auto inkrementacja adresów podczas odczytu/zapisu.
- Kontroler klawiatury matrycowej o organizacji 13x3.
- Zawiera 16-krokowy ściemniacz.
Specyfikacja:
Napięcie zasilania | 4.5V - 5.5V |
Prąd pobierany(bez LED) | 1mA Typowo / 2mA MAX |
Prąd w trybie Standby | 1uA |
Prąd wiersza | 25mA |
Prąd kolumny (wspólny) | 200mA |
Czas ramki (odświeżania) | 9.5mS |
Częstotliwość sygnału SCL | MAX 400kHz |
Wymiary | 36mm x 20.4mm x 4mm |
