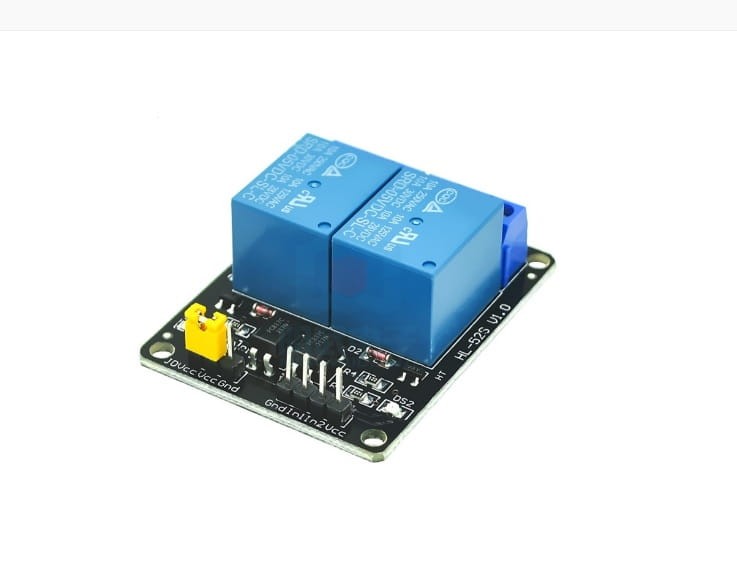

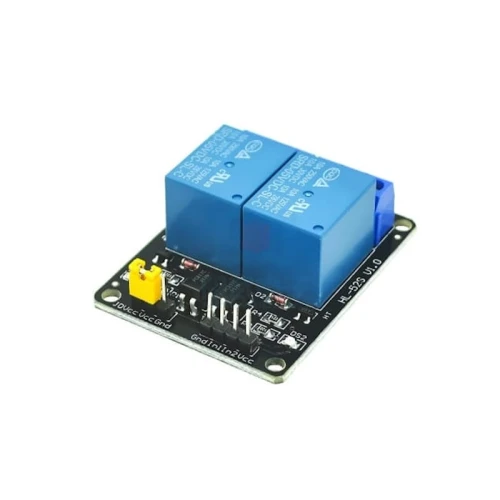

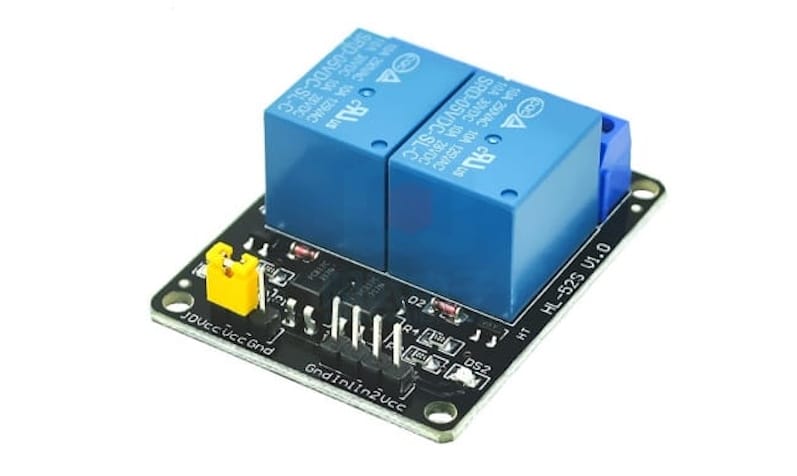

Moduł z 2 przekaźnikami 5V KY-019 z optoizolacją
Praktyczny i niezawodny moduł z dwoma kanałami przekaźnikowymi, stworzony do sterowania urządzeniami o większym poborze prądu. Dzięki zastosowaniu optoizolacji na transoptorach układ sterujący jest w pełni chroniony przed zakłóceniami z części wykonawczej, co czyni go doskonałym wyborem do projektów z użyciem mikrokontrolerów w automatyce domowej i prototypowaniu.
Najważniejsze cechy:
- Sterowanie dwoma kanałami za pomocą stanu niskiego (Low Level Trigger).
- Optoizolacja wejść (transoptory) gwarantująca bezpieczeństwo i separację układu sterującego.
- Przełączanie prądów o natężeniu do 10A przy 250V AC lub 30V DC.
- Zintegrowane wskaźniki LED sygnalizujące zadziałanie każdego z przekaźników.
- Możliwość niezależnego zasilania cewek (5V) i obwodu sterowania (np. 3.3V) dzięki zworkom.
Opis wyprowadzeń złącza
Płytka została wyposażona w wygodne złącza, które pozwalają na intuicyjne podłączenie do układu sterującego:
- VCC – napięcie zasilania części sterującej.
- GND – wspólna masa układu.
- IN1, IN2 – wejścia sterujące poszczególnymi przekaźnikami.
- JD_VCC – dodatkowe wejście zasilania cewek przekaźników. Po założeniu zworki wejście jest zwarte z VCC, co pozwala na zasilanie całości jednym napięciem 5V.

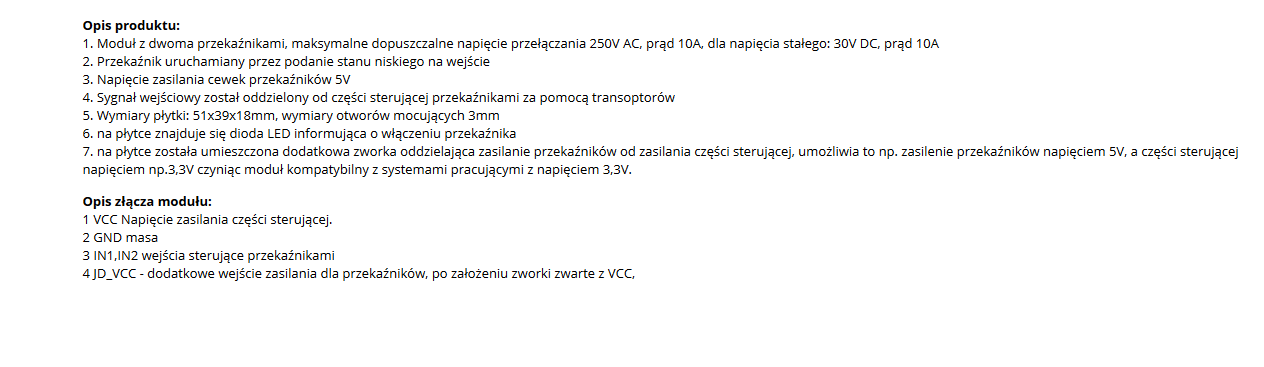

Specyfikacja techniczna
- Model: KY-019
- Liczba kanałów: 2
- Zasilanie cewek przekaźników: 5V DC
- Maksymalne napięcie przełączania: 250V AC / 30V DC
- Maksymalny prąd przełączania: 10A
- Rodzaj sterowania: Stan niski (Low Level)
- Wymiary płytki: 51 x 39 x 18mm mm
- Otwory montażowe: średnica 3 mm
Zawartość zestawu
- Moduł z 2 przekaźnikami (z transoptorami) KY-019
