Moduł z 4 przekaźnikami ( z transoptorami)
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

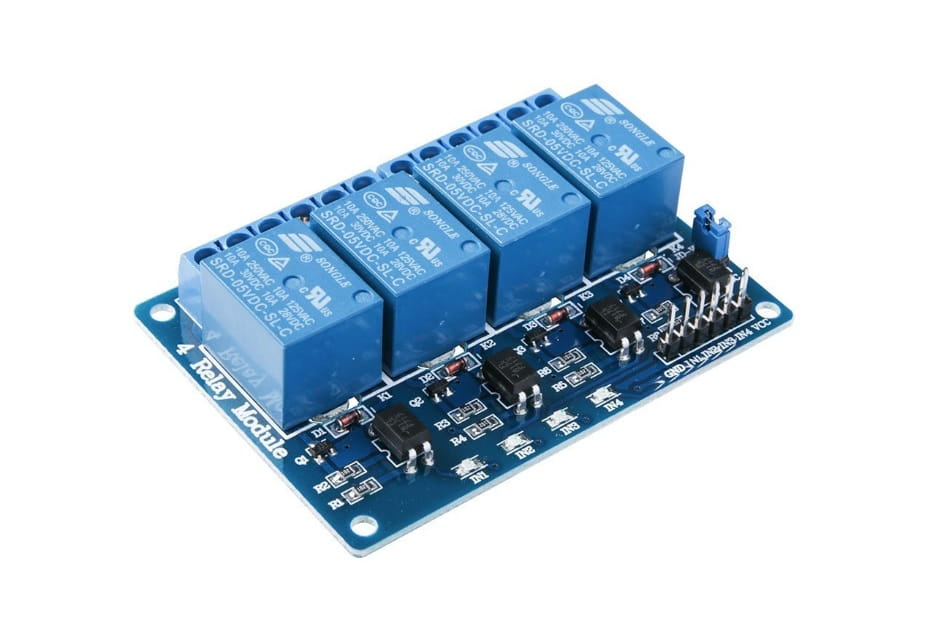

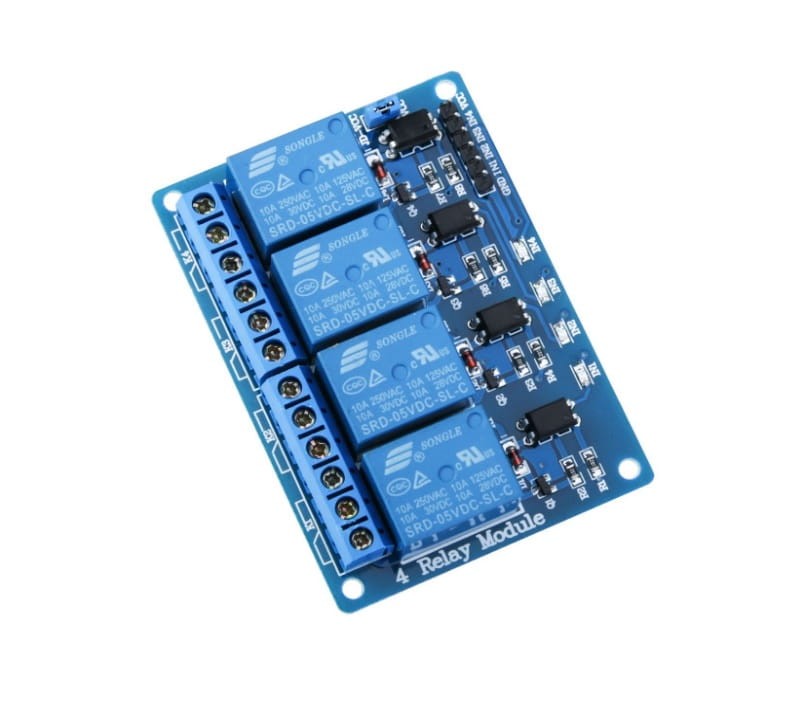

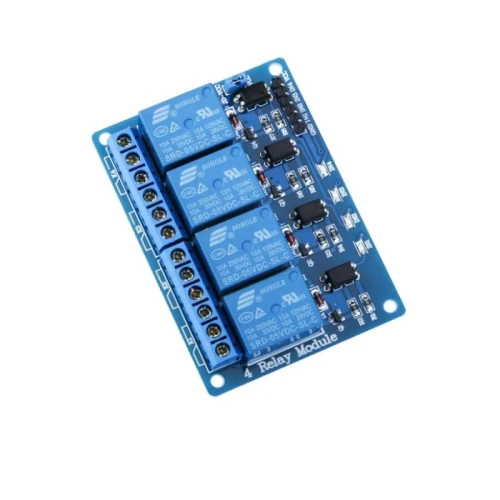

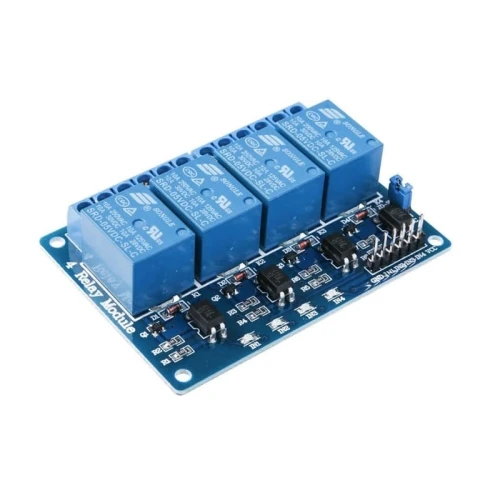

Moduł z 4 przekaźnikami 5V KY-019 z optoizolacją
Praktyczny i niezawodny moduł z czterema kanałami przekaźnikowymi, stworzony do sterowania urządzeniami o większym poborze prądu. Dzięki zastosowaniu optoizolacji na transoptorach układ sterujący jest w pełni chroniony przed zakłóceniami z części wykonawczej, co czyni go doskonałym wyborem do projektów z użyciem mikrokontrolerów w automatyce domowej i prototypowaniu.
Najważniejsze cechy:
- Sterowanie czterema kanałami za pomocą stanu niskiego (Low Level Trigger).
- Optoizolacja wejść (transoptory) gwarantująca bezpieczeństwo i separację układu sterującego.
- Przełączanie prądów o natężeniu do 10A przy 250V AC lub 30V DC.
- Zintegrowane wskaźniki LED sygnalizujące zadziałanie każdego z przekaźników.
- Możliwość niezależnego zasilania cewek (5V) i obwodu sterowania (np. 3.3V) dzięki zworkom.
Opis wyprowadzeń złącza
Płytka została wyposażona w wygodne złącza, które pozwalają na intuicyjne podłączenie do układu sterującego:
- VCC – napięcie zasilania części sterującej.
- GND – wspólna masa układu.
- IN1, IN2, IN3, IN4 – wejścia sterujące poszczególnymi przekaźnikami.
- JD_VCC – dodatkowe wejście zasilania cewek przekaźników. Po założeniu zworki wejście jest zwarte z VCC, co pozwala na zasilanie całości jednym napięciem 5V.
Specyfikacja techniczna
- Model: KY-019
- Liczba kanałów: 4
- Zasilanie cewek przekaźników: 5V DC
- Maksymalne napięcie przełączania: 250V AC / 30V DC
- Maksymalny prąd przełączania: 10A
- Rodzaj sterowania: Stan niski (Low Level)
- Wymiary płytki: 75 x 55 x 18 mm
- Otwory montażowe: średnica 3 mm
Zawartość zestawu
- Moduł z 4 przekaźnikami (z transoptorami) KY-019
