Moduł z TEA5767 Radio FM
Cena regularna:
towar niedostępny

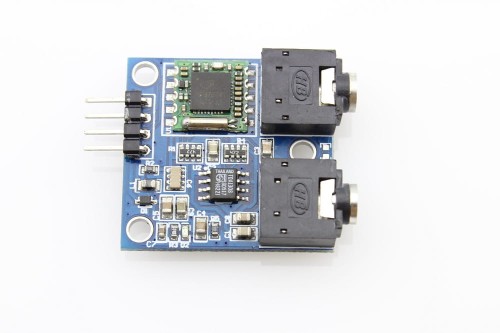

Moduł z odbiornikiem radia FM TEA5767, gotowe rozwiązanie ze wzmacniaczem słuchawkowym na układzie TDA1308 oraz gniazdem służącym do podpięcia anteny. Wystarczy podpiąć sterowanie po magistali I2C.
Opis
TEA5767HN jest jednoukładowym, strojonym elektronicznie radiem stereofonicznym FM do zastosowań niskonapięciowych z całkowicie zintegrowaną selektywnością i demodulacją częstotliwości pośredniej (IF). Istnieje wiele projektów i udziałów, takich jak simtronyx i elektronika dla użytkowników Arduino. Ten odbiornik Arduino FM oparty jest na układzie TEA5767HN, zawiera wszystkie niezbędne obwody, w tym obwód zasilania, antenę, wzmacniacz i obwód AGC, aby pomóc użytkownikom w łatwym zbudowaniu własnego odbiornika FM Arduino. Przygotowaliśmy dla Ciebie również 2 rodzaje anten, aby zapewnić najlepsze wyniki.
funkcje
- Wysoka czułość (niskoszumowy wzmacniacz wejściowy RF)
- Zakres częstotliwości: 76-108 MHz
- Układ automatycznej regulacji wzmocnienia AGC o dużej mocy
- Oscylator harmoniczny LC wykorzystuje tani stały układ scalony
- Nie ma potrzeby dostosowywania częstotliwości pośredniej
- Miękkie wyciszenie
Specyfikacja:
- Power: 5V
- PCB size: 31*30mm
- With reverse polarity protection diode
- With power output filtering sensor
- Multi capacitor combined filter
- Blue LED power indicator
- Directly plug antenna interface

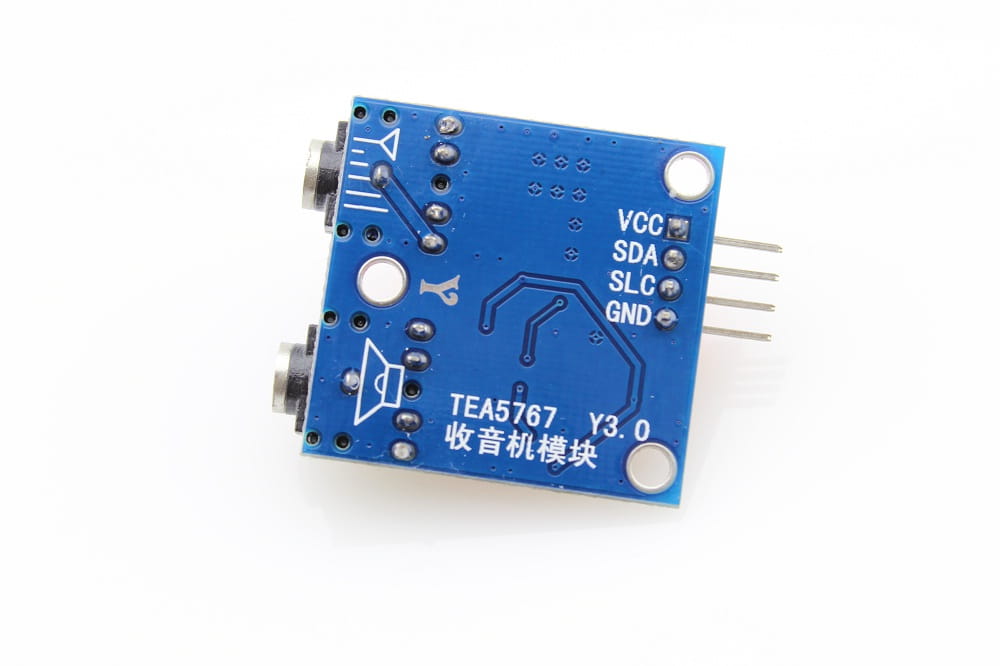

- I2C bus communication
- FM chip module TEA5767
- Onboard 3.5mm audio interface
- If connects with singlechip, only connect the Power Ground and two I2C communication cable.
Zestaw zawiera

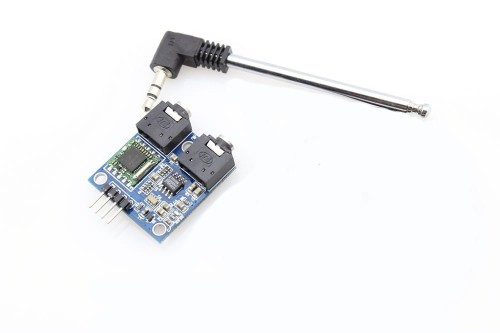

- Moduł odbiornika radia FM x1
- Antena teleskopowa x1
Document
- http://www.haoyuelectronics.com/Attachment/TEA5767-modules/TEA5767%20Datasheet.pdf
- http://www.haoyuelectronics.com/Attachment/TEA5767-modules/tea5767%20amplication%20note-8.pdf
- http://www.haoyuelectronics.com/Attachment/TEA5767-modules/ARDUINO%20FM%20Receiver%20Hardware%20and%20Soucecode.zip
- https://github.com/andykarpov/TEA5767
