Moduł z WCS1700 bezstykowy pomiar prądu 70A z czujnikiem halla
Cena::
zawiera 23% VAT, bez kosztów dostawy
58.50
・Kup teraz i zapłać za 30 dni
towar niedostępny
Dostępność::
brak towaru
Producent:
Pozostali
Kod produktu:
WCS1700_board_v2

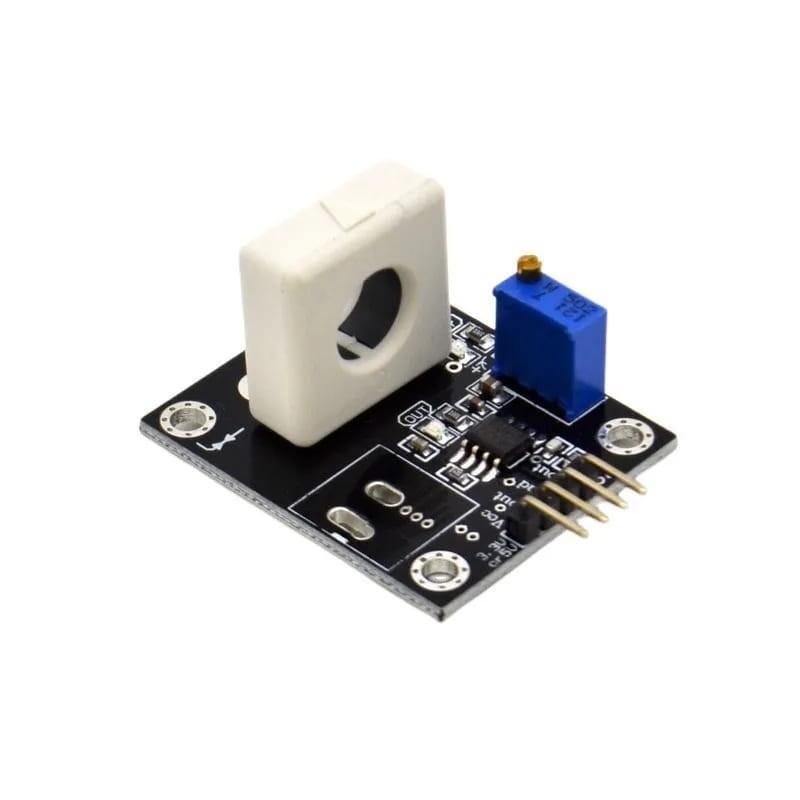

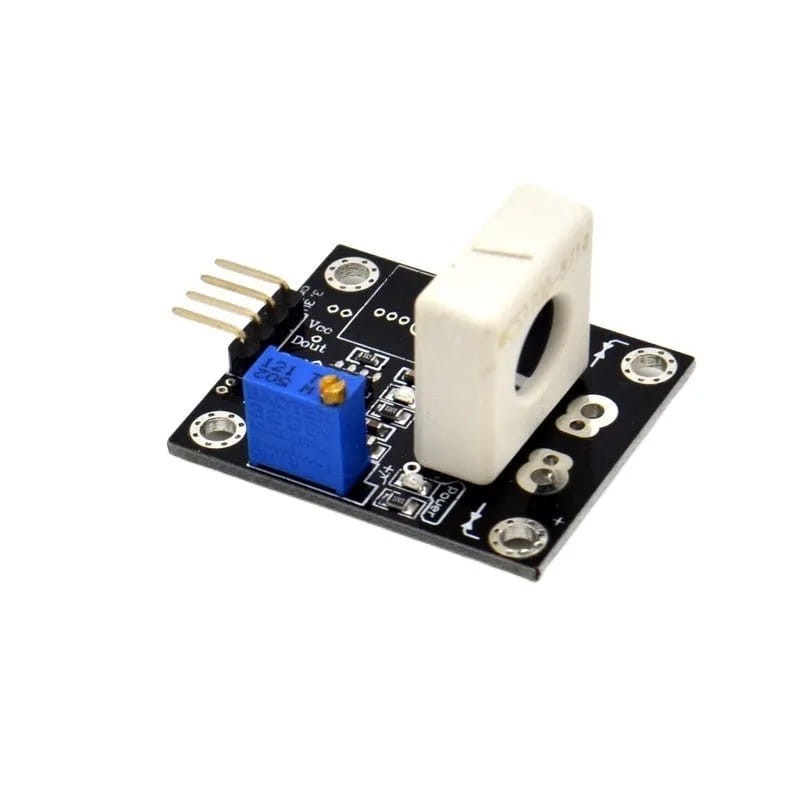

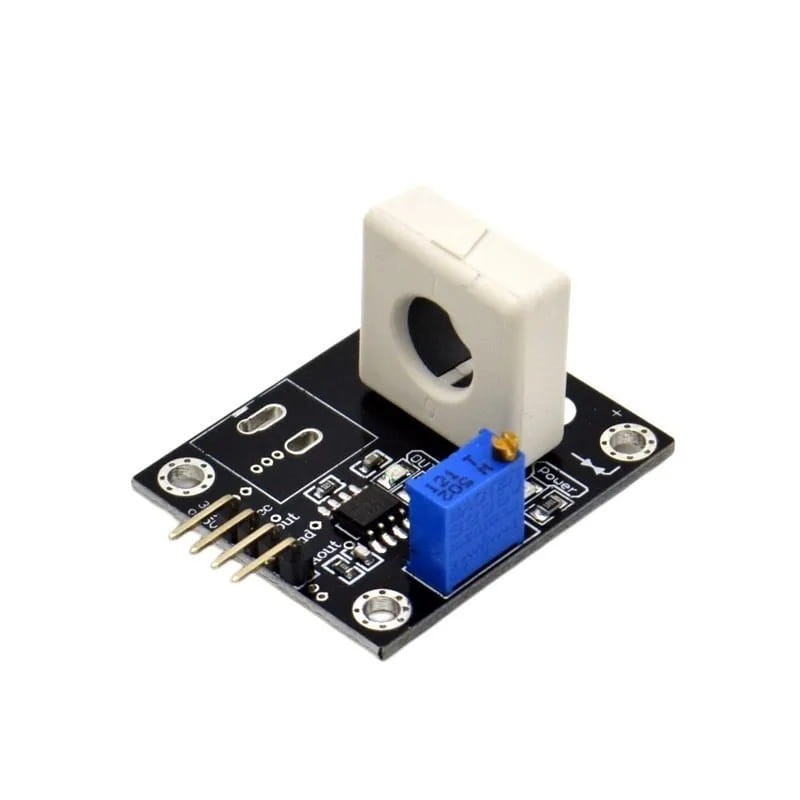

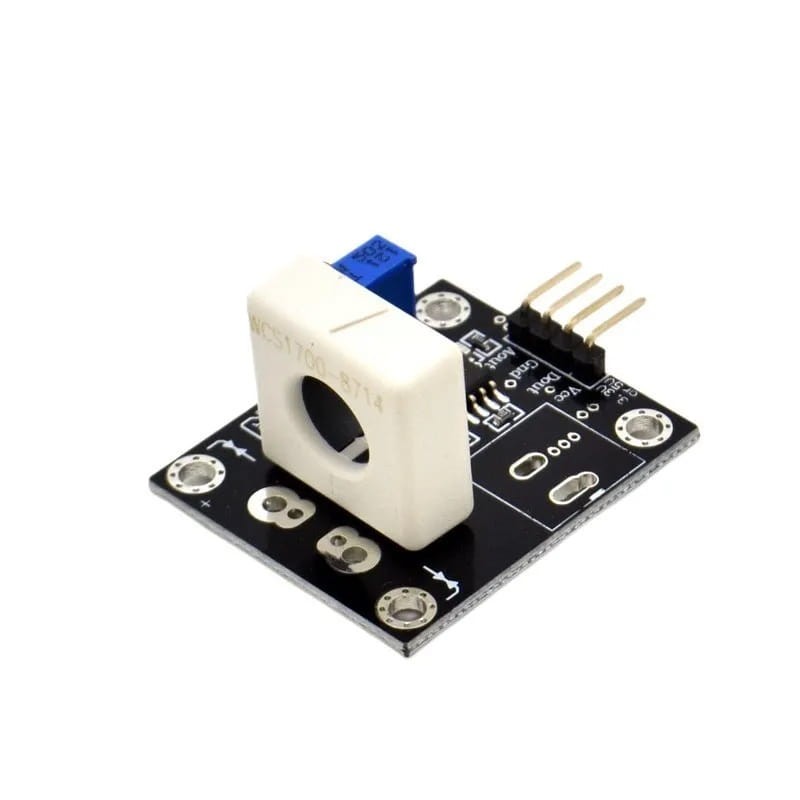

Moduł z układem WCS1700 służący do bezstykowego pomiary prądu stałego oraz zmiennego. Układ WCS1800 do pomiaru wykorzystuje efekt Halla.
Dane układu WCS1700:
- średnica otworu na przewód pomiarowy: 9mm
- napięcie wyjściowe proporcjonalne do prądu: AC i DC
- zakres pomiarowy: 70A dla DC, 70A dla AC
- czułość: 33mV na 1A
- izolacja: 4000V
- napięcie zasilania modułu: 5V

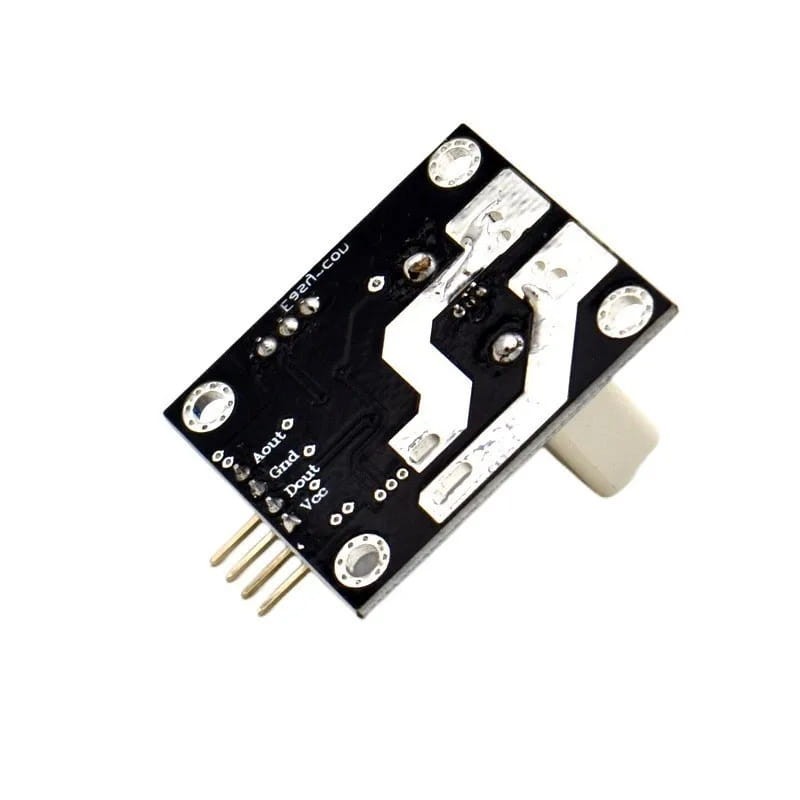

Moduł posiada 2 wyjścia:
- analogowe - napięcie na wyjściu jest proporcjonalne do przepływającego prądu, przy braku przepływu prądu wynosi połowę napięcia zasilania, w zależności od kierunku przepływu prądu maleje lub rośnie liniowo. Wzór określający zależność napięcia od prądu: Aout1=Vcc/2±Ia*0.06V/A
- cyfrowe - umożliwia pracę modułu w trybie zabezpieczenia prądowego, próg zabezpieczenia ustawiany jest potencjometrem montażowym znajdującym się na płytce modułu, o stanie zabezpieczenia informuje również dioda LED
Kupując otrzymujesz:
- moduł z WCS1700
