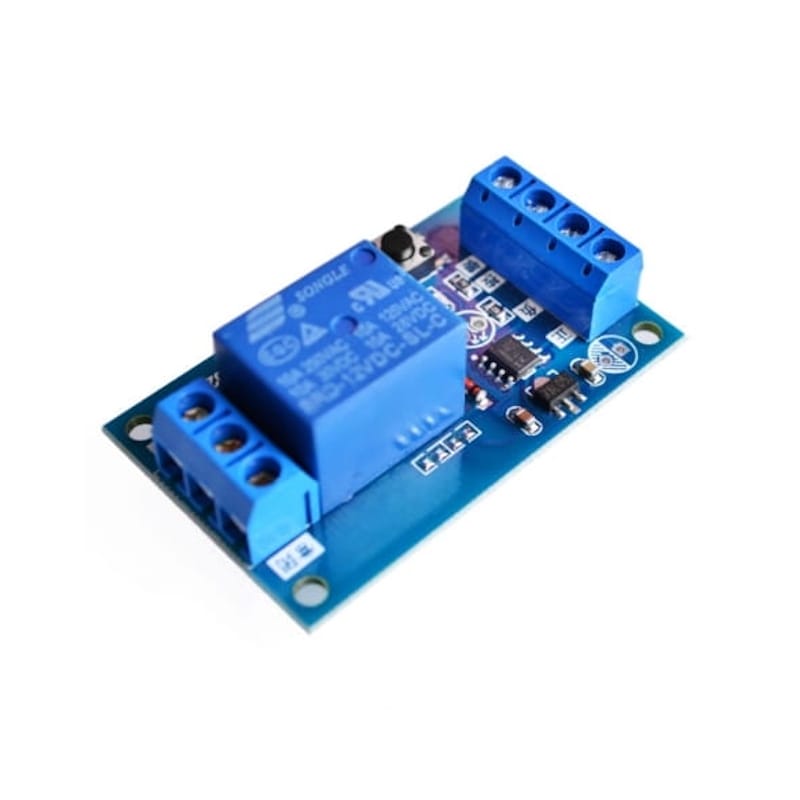

Moduł z przekaźnikiem bistabilnym 12V
Kompaktowy moduł z przekaźnikiem bistabilnym zasilany napięciem 12 V. Umożliwia naprzemienne włączanie i wyłączanie podłączonych obwodów za pomocą jednego przycisku lub zewnętrznego sygnału zwierającego do masy. Idealnie nadaje się do projektów automatyki domowej i sterowania urządzeniami o poborze prądu do 10 A.
Najważniejsze cechy:
- Naprzemienne sterowanie za pomocą jednego przycisku.
- Możliwość zdalnego sterowania poprzez zwarcie wejścia do masy.
- Wysoka obciążalność styków przekaźnika wynosząca 10 A.
- Niewielki pobór prądu w stanie czuwania (zaledwie 0,02 A).
Zasada działania
Naciśnięcie przycisku powoduje włączenie przekaźnika. Kolejne naciśnięcie skutkuje jego wyłączeniem. Cykl powtarza się przy każdym kolejnym wciśnięciu. Moduł można również uruchomić zdalnie, podając sygnał masy (GND) na odpowiednie wejście.
Uwaga: Podanie dodatniego potencjału (plusa) na wejście sterujące spowoduje trwałe uszkodzenie modułu!

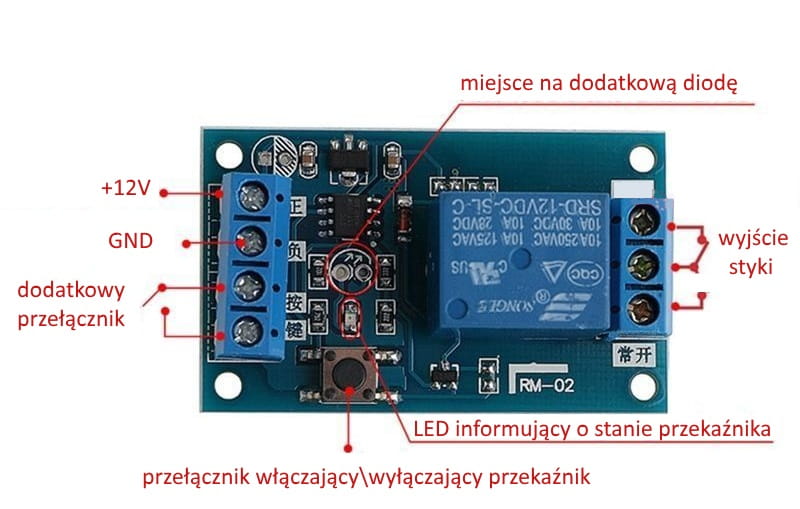

Opis wyprowadzeń
Specyfikacja techniczna
- Napięcie zasilania: 12 V
- Obciążalność styków: 10 A
- Pobór prądu (wyłączony): 0,02 A
- Pobór prądu (włączony): 0,07 A
- Wymóg zasilania: Stałe zasilanie do działania modułu
- Wymiary: 53 x 32 x 18 mm

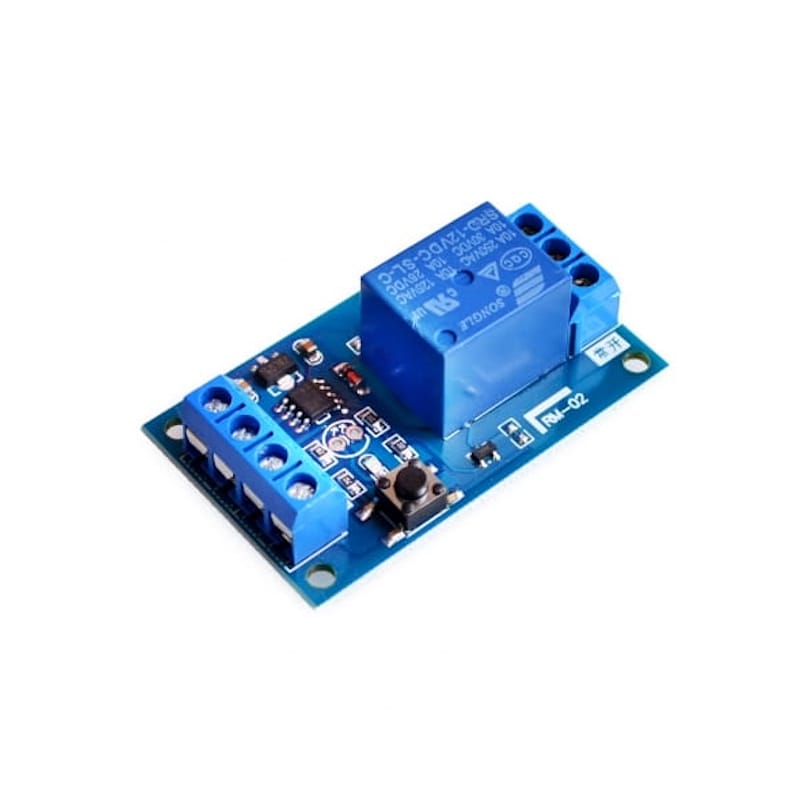

Zawartość zestawu
- Moduł z przekaźnikiem bistabilnym 12V
