Odbiornik DCF77 z układem MAS6180 oraz anteną ferytową

Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 31,50 zł 31.50
Cena netto: 25,61 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 4.19
Producent: Pozostali
Kod produktu: MAS6180
Pin It

Opis

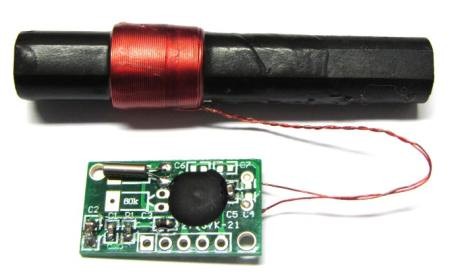

Moduł odbiornika sygnału czasu składa się z: anteny ferrytowej i odbiornika AM na płytce drukowanej. Płyta zawiera MAS6180B1 odbiornik AM wraz z niezbędnym komponentami potrzebnymi do działania układu. Moduł EB6180B1COB77K5A1 jest dostrojony do 77,5 kHz i nadaje się do odbioru transmisji sygnału DCF77 nadawanego z Niemczech. Układ MAS6180B1 zawiera wzmacniacz, demodulator i komparator bloki, które przekształcają otrzymany sygnał AM na serię impulsów impulsów cyfrowych, które mogą być bezpośrednio przetworzone przez mikrokontrolery.



Charakterystyka modułu:

  • Napięcie zasilania: 1.1-3.6V
  • Pobór prądu w czasie pracy: 24-85 µA
  • Pobór prądu w uspieniu: 0.1 µA
  • Odbierana częstotliwość: 77.5 kHz
  • Czułość: 25 µA/m
  • Wymiary anteny: 60x10x9 mm
  • Wymiary PCB: 25x13.5x1.3 mm



Pliki do pobrania

Pliki: Projekt Atmega + DCF77 + LCD zawierają przykładowy projekt zegara z wykorzystaniem odbiornika DCF77, dodatkowo autor przedstawia sposób dekodowania sygnału z odbiornika.
