Panelowy miernik napięcia i prądu 0-100V 0-100A z czujnikiem Halla

Miernik panelowy napięcia i prądu

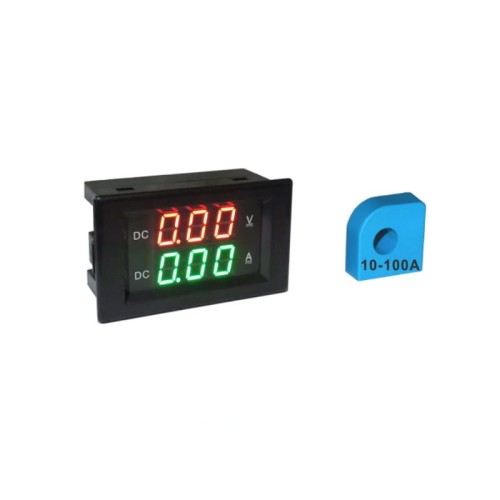

Panelowy miernik napięcia i prądu stałego 0-100V 0-100A z czujnikiem Halla. Zastosowanie czujnika Halla umożliwia bezstykowy pomiar prądu pobieranego przez obciążenie oraz zapewnia galwaniczne oddzielenie obwodów.

Specyfikacja miernika:

• Napięcie zasilania miernika: 4-30V DC
• Zakres mierzonego napięcia: 0-99.9V DC
• Zakres mierzonego prądu: 0-99.9A DC
• Średnica otworu czujnika halla: 8.5mm
• Wyświetlacz: 0.39'' LED z czerwonymi i zielonymi cyframi
• Odświeżanie pomiaru: co 500ms
• Długość przewodu od miernika do czujnika halla: 150mm
• Długość przewodów podłączeniowych: 150mm
• Wymiary miernika: 70x40x30mm
• Wbudowane zabezpieczenie przed odwrotnym podłączeniem napięcia zasilania

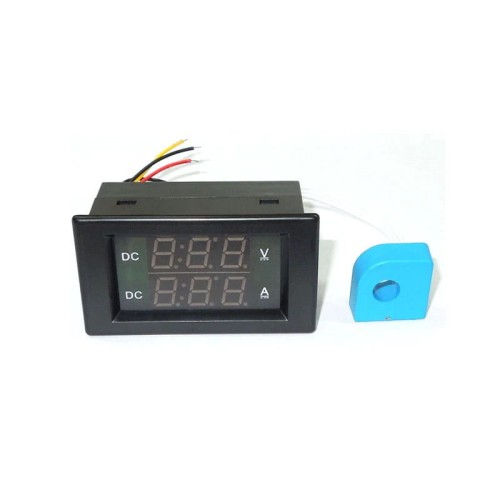

Miernik panelowy - schemat podłączenia

Opis przewodów:

• czarny: masa zasilania miernika, którą łączymy z masą obciążenia
• czerwony: plus zasilania miernika, uwaga na maksymalne napięcie 30V DC
• żółty: przewód pomiarowy napięcia

Przy zasilaniu obciążenia i miernika tym samym napięciem o wartości do 30V DC, przewody żółty i czerwony możemy połączyć razem.

Kalibracja

Miernik jest fabrycznie skalibrowany, lecz gdyby zachodziła konieczność kalibracji wskazywanego prądu lub napięcia, jest to możliwe za pomocą potencjometrów na czujniku halla oraz potencjometru na płycie miernika.

Pomiar prądu i znaczenia migania kropki dziesiętnej na wskazaniach prądu

• przepływ prądu zgodny: kropka dziesiętna świeci światłem ciągłym lub jej brak
• prąd zerowy: kropka dziesiętna miga szybko
• prąd wsteczny: kropka dziesiętna miga wolno

Zestaw zawiera:

• miernik panelowy
• czujnik halla
• przewody podłączeniowe zasilania
