Płytka rozwojowa ESP32-S3-DevKitM-1-N8 Bluetooth + WiFi
towar niedostępny
Opis

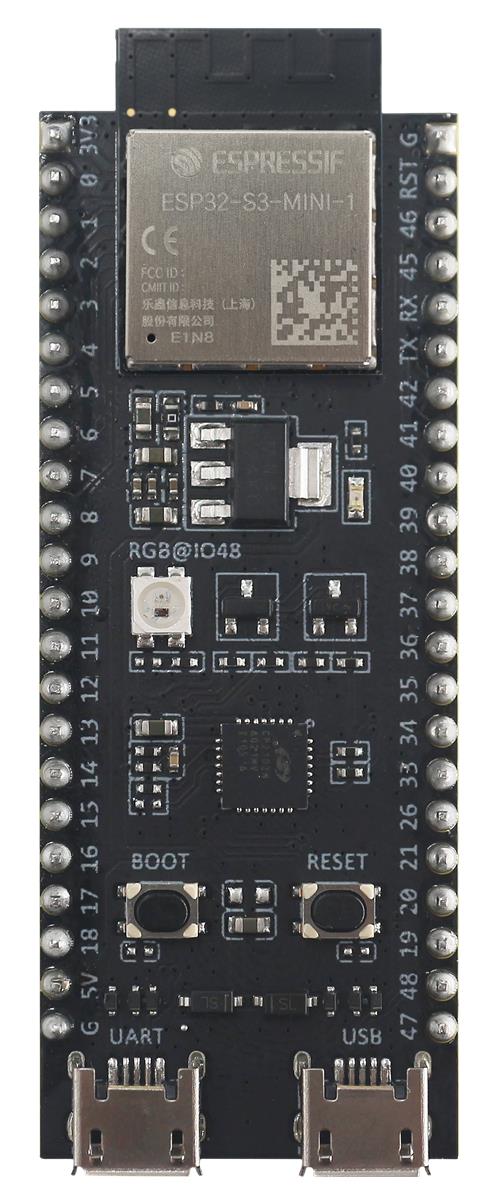

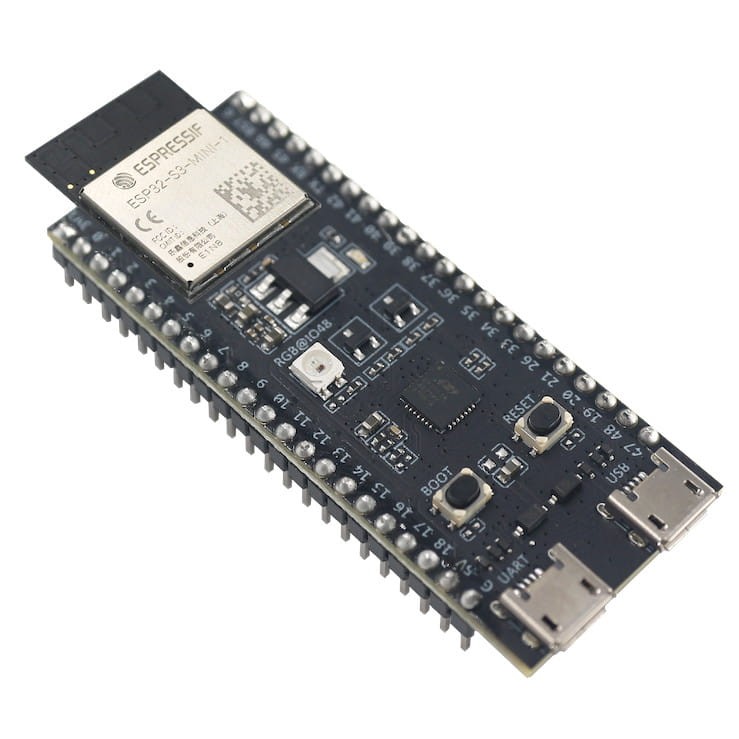

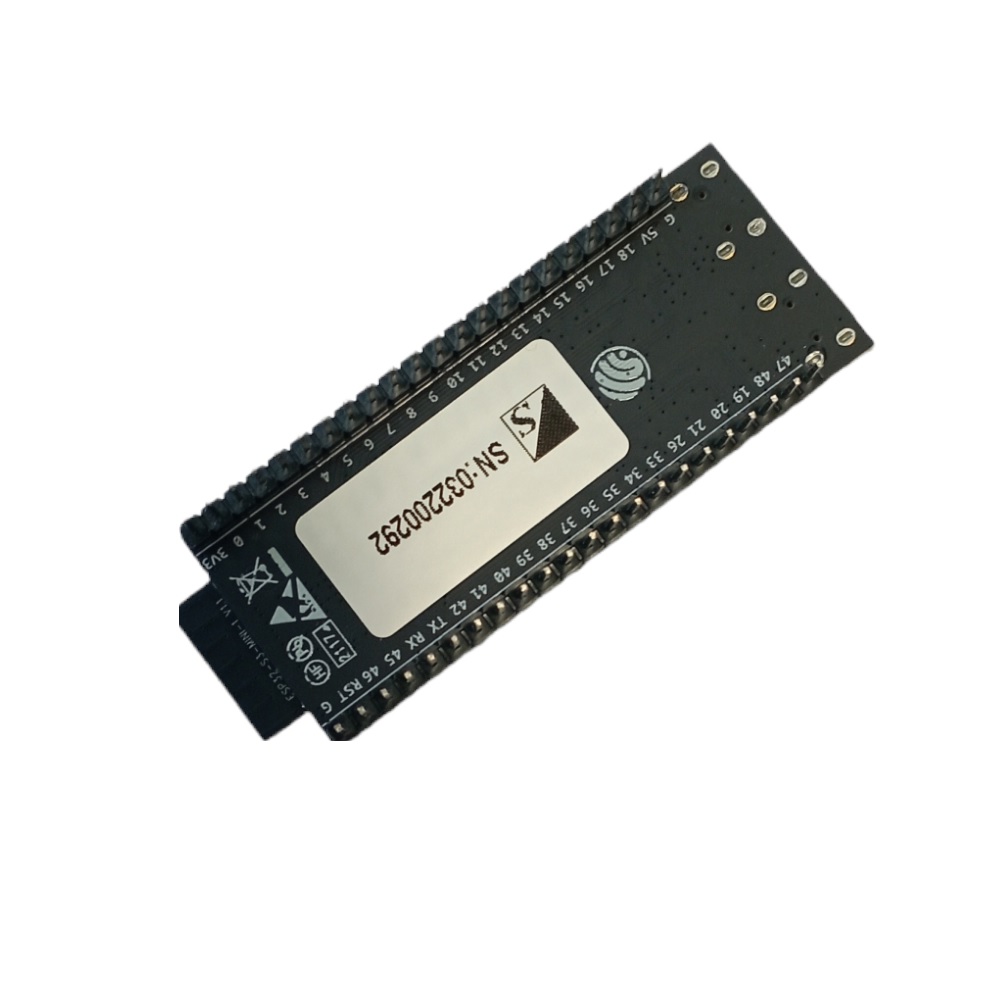

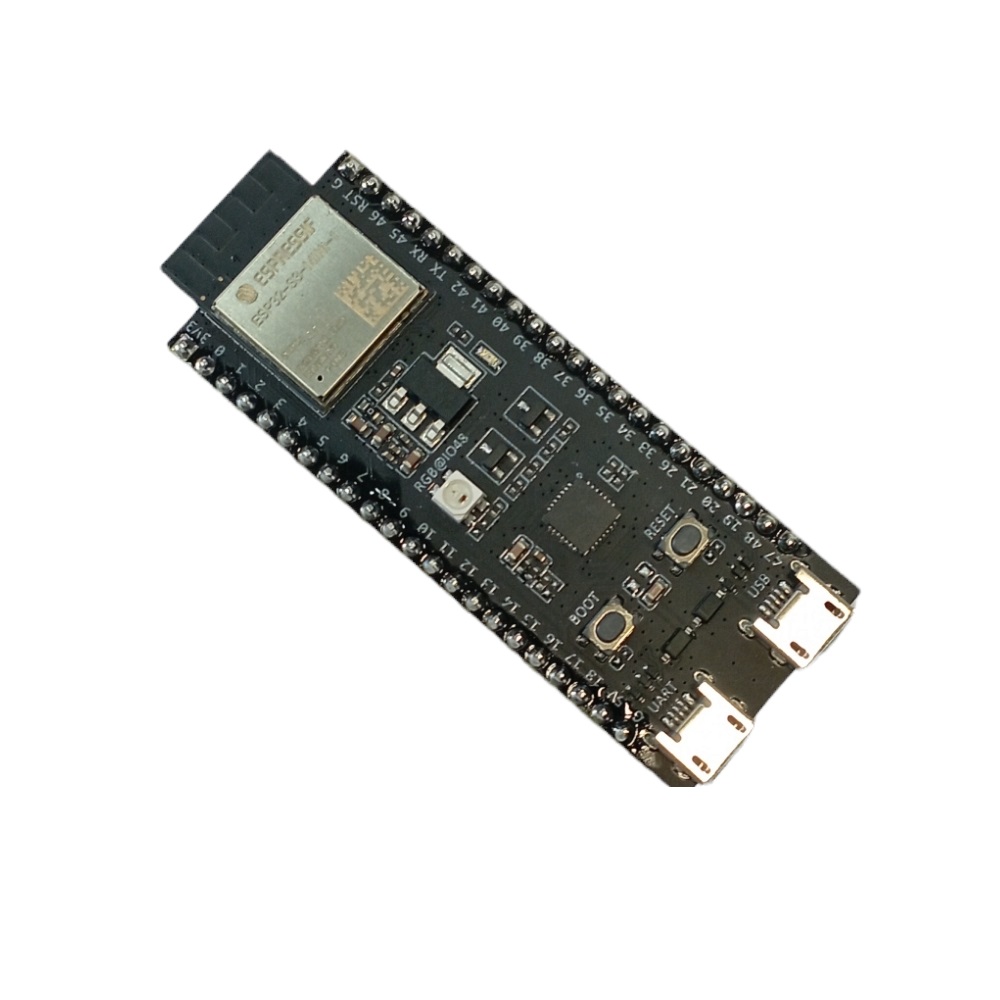

Płytka rozwojowa ESP32-S3-DevKitM-1-N8 w wersji mini
Płytka rozwojowa ESP32-S3-DevKitM-1-N8 w wersji mini, oparta na układzie ESP32-S3-MINI-1/1U. Umożliwia komunikację bezprzewodową WiFi w paśmie 2,4 GHz oraz Bluetooth LE w standardzie 5.0. Posiada 8 MB pamięci Flash SPI, 512 kB pamięci SRAM (w tym 16 kB w pamięci RTC) oraz 384 kB pamięci ROM.
Specyfikacja
- Układ: ESP32-S3-MINI-1/1U
- Chip: ESP32-S3FN8
- Procesor: Dual-Core 32-bit Xtensa LX7
- Taktowanie: do 240 MHz
- Komunikacja bezprzewodowa: WiFi i Bluetooth
- Standard WiFi: IEEE 802.11 b/g/n (802.11n do 150 Mbps)
- Agregacja A-MPDU i A-MSDU
- Pasmo: od 2,412 GHz do 2,484 GHz
- Standard Bluetooth: LE 5 Mesh
- Pamięć SRAM: 512 kB (w tym 16 kB w pamięci RTC)
- Pamięć ROM: 384 kB
- Pamięć Flash SPI: 8 MB
- Oscylator kwarcowy: 40 MHz
- Interfejs: 45x GPIO, 4x SPI, 3x UART, 2x I2C, 14x Touch, 2x ADC, 1x LCD, DVP
Budowa układu:
- Układ ESP32-S3-MINI-1/1U
- Dioda LED 3,3 V - zapala się, gdy do płytki podłączone zostaje zasilanie
- Adresowana dioda LED RGB
- Mostek USB-UART - zapewnia szybkość transferu do 3 Mbps
- Wyprowadzenie GPIO
- Port USB ESP32-S3 - zgodny ze specyfikacją USB 1.1
- Przycisk RESET
- Przycisk Boot
- Port USB-UART
- Wyprowadzenie GPIO
- Regulator mocy LDO z 5 V na 3,3 V
Definicja pinów:
Zestaw zawiera:
- Płytka rozwojowa ESP32-S3-DevKitM-1 x1
