Programator i debugger CMSIS-DAP HY-DAPLINK-Lite SWD UART obudowa CNC
Cena regularna:
towar niedostępny
Programator i debugger CMSIS-DAP HY-DAPLINK-Lite SWD UART

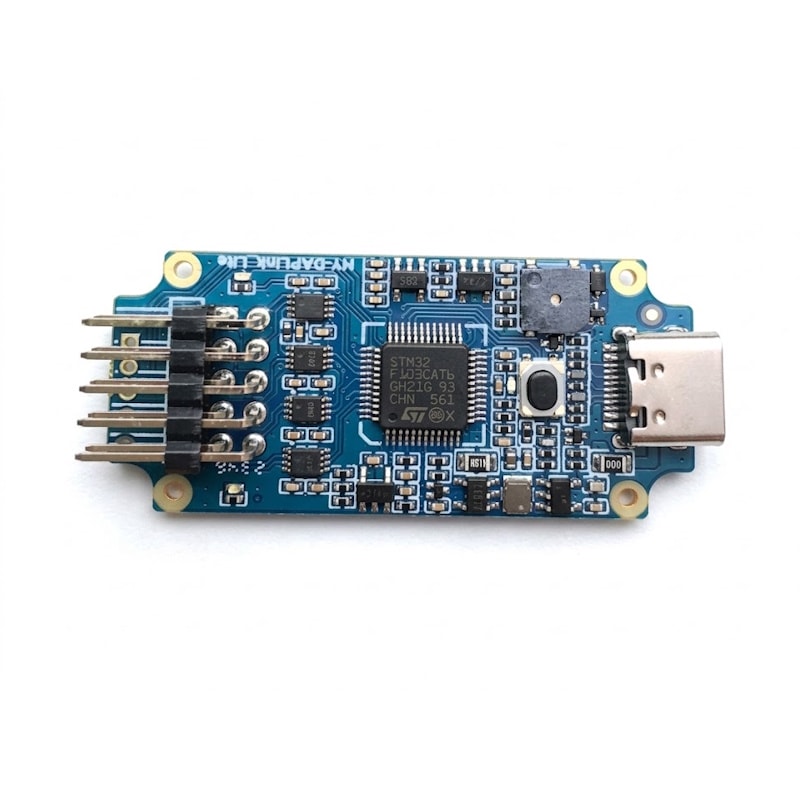

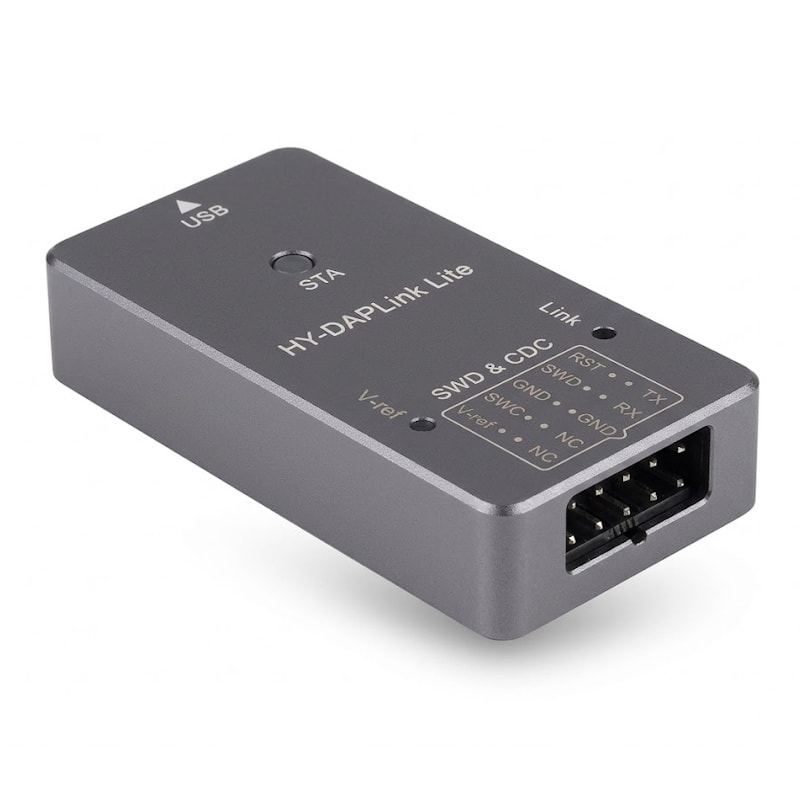

HY-DAPLINK-Lite to uniwersalna sonda debugująca i programator mikrokontrolerów oparta na otwartym standardzie CMSIS-DAP. Urządzenie łączy w sobie funkcję programatora przez interfejs SWD oraz konwertera USB do portu szeregowego (wirtualny port COM). Wytrzymała obudowa ze stopu aluminium obrabiana w technologii CNC zapewnia trwałość mechaniczną i skuteczne odprowadzanie ciepła podczas pracy laboratoryjnej i warsztatowej.
Najważniejsze cechy:
- Oparty na oprogramowaniu CMSIS-DAPLink, co eliminuje problemy licencyjne.
- Praca w standardzie urządzenia USB HID – brak konieczności instalowania zewnętrznych sterowników w systemie Windows 10.
- Interfejs pobierania i debugowania SWD kompatybilny z większością mikrokontrolerów z rdzeniem Arm Cortex.
- Wbudowany wirtualny port szeregowy CDC (USB-UART) do komunikacji tekstowej i diagnostyki.
- Zabezpieczenie ESD na liniach interfejsów SWD, CDC oraz złącza USB.
- Zabezpieczenie nadprądowe na linii zasilania płytki docelowej.

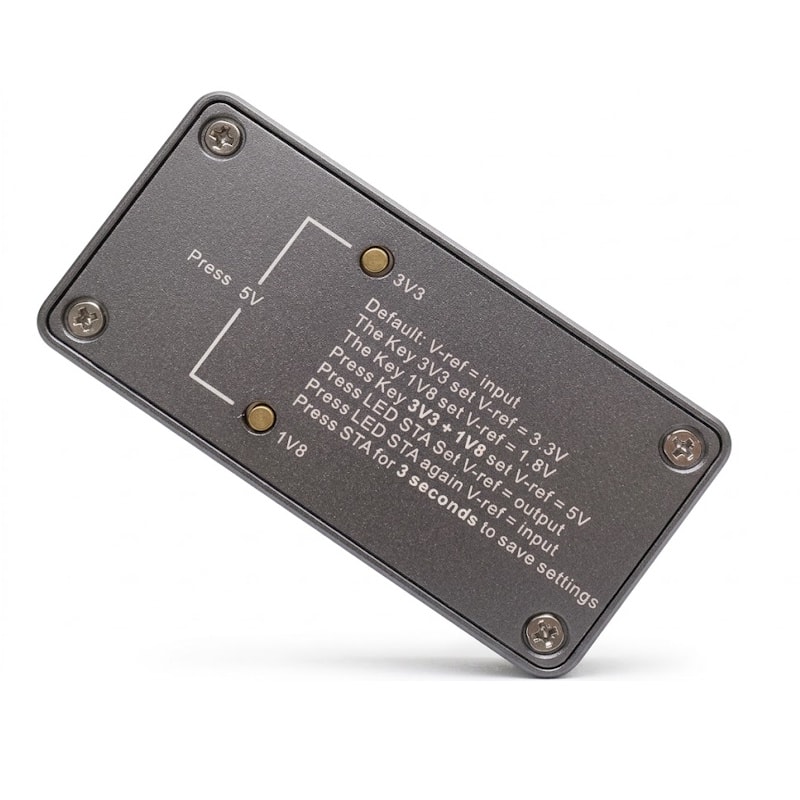

- Regulowane wyjście zasilania v-ref (1,8 V, 3,3 V, 5 V) z sygnalizacją akustyczną brzęczykiem.

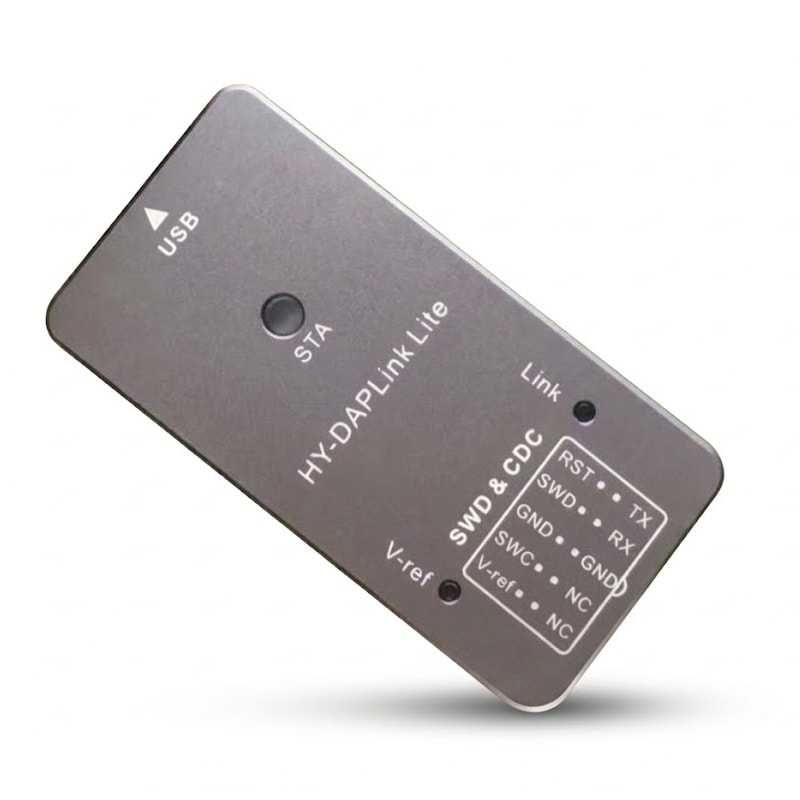

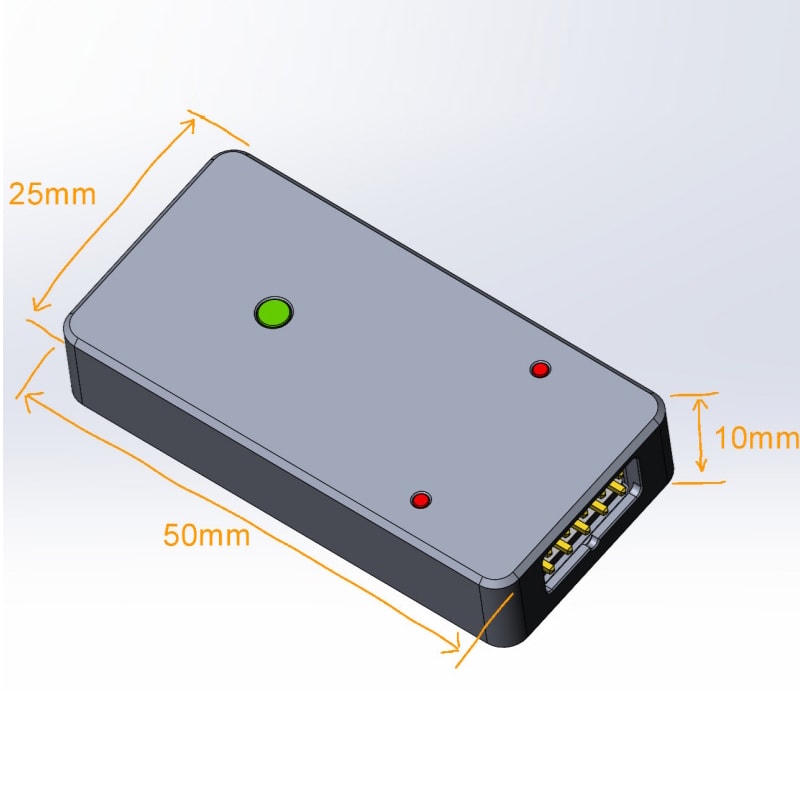

- Aluminiowa obudowa wykonana w technologii CNC z trwałym oznaczeniem laserowym pinów.
- Diody LED informujące na bieżąco o stanie pracy i komunikacji.
Wsparcie dla środowisk programistycznych
Sonda współpracuje z popularnymi środowiskami IDE stosowanymi w tworzeniu oprogramowania wbudowanego, w tym z Keil MDK oraz IAR Embedded Workbench. Dzięki obsłudze natywnej klasy urządzeń HID w systemie operacyjnym Windows, debugger jest gotowy do pracy zaraz po podłączeniu kablem USB Type-C – wystarczy wybrać interfejs CMSIS-DAP w ustawieniach projektu w środowisku programistycznym.
Zabezpieczenia i regulacja zasilania
Konstrukcja programatora została wyposażona w zabezpieczenia przed wyładowaniami elektrostatycznymi (ESD) na wyprowadzeniach SWD, UART i porcie USB. Port wyjściowy v-ref umożliwia bezpośrednie zasilanie diagnozowanego układu napięciami 1.8 V, 3.3 V lub 5 V. Urządzenie posiada wbudowany buzer powiadamiający dźwiękowo o zmianie stanu zasilania oraz zabezpieczenie nadprądowe odcinające zasilanie w przypadku przeciążenia.

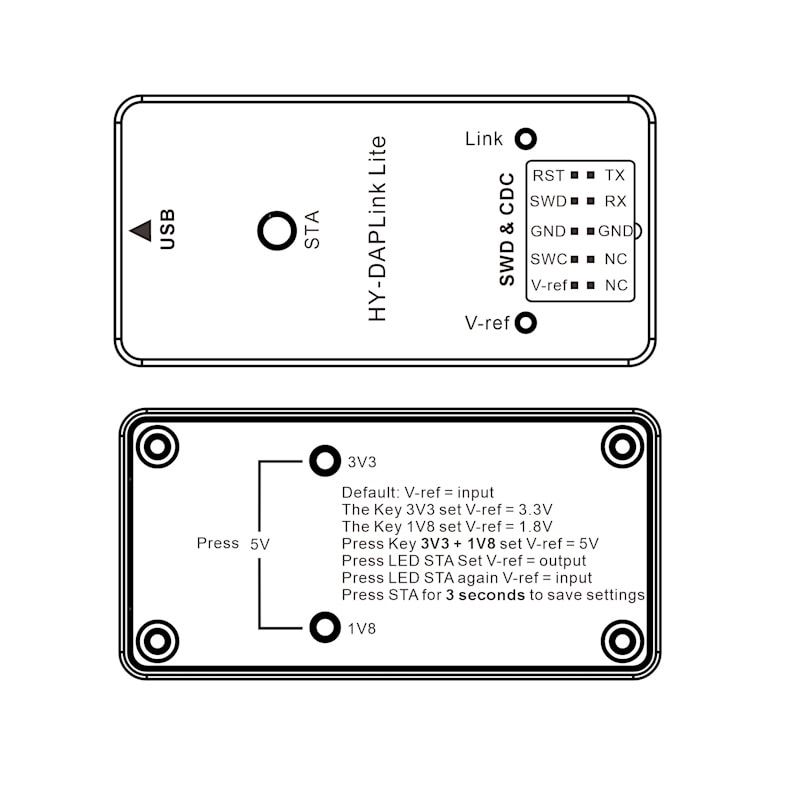

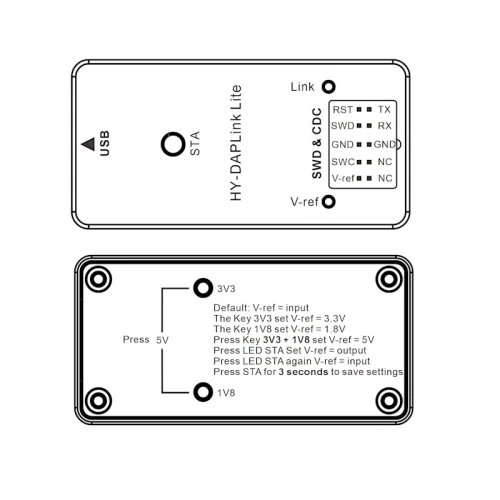

Opis wyprowadzeń złącza
- Rx: Odbiornik wirtualnego portu szeregowego UART (CDC).
- Tx: Nadajnik wirtualnego portu szeregowego UART (CDC).
- SWCLK: Linia zegarowa interfejsu SWD (Serial Wire Clock).
- SWDIO: Dwukierunkowa linia danych interfejsu SWD (Serial Wire Data).
- GND: Masa sygnałowa i zasilania.
- v-ref: Wyjście zasilania układu docelowego o konfigurowalnym napięciu (1.8 V, 3.3 V lub 5 V).
Specyfikacja techniczna
- Model: HY-DAPLINK-Lite
- Standard debuggera: CMSIS-DAPLink
- Interfejs debugowania: SWD (Serial Wire Debug)
- Kompatybilność mikrokontrolerów: Układy z rdzeniami Arm Cortex
- Funkcja dodatkowa: Wirtualny port szeregowy USB-CDC
- Złącze wejściowe: USB Typu C
- Napięcia wyjściowe v-ref: 1,8 V / 3,3 V / 5 V (przełączane)
- Zabezpieczenia: ESD (SWD, CDC, USB), zabezpieczenie nadprądowe
- Wskaźniki stanu: Diody LED, sygnalizator dźwiękowy (buzer)
- Typ obudowy: Aluminium obrabiane CNC, grawer laserowy
- Wspierane systemy: Windows 10 (klasa HID, bez dedykowanych sterowników)
Zawartość zestawu
- Moduł debuggera HY-DAPLINK-Lite w obudowie CNC – 1 szt.
- Przewód połączeniowy USB Typu C – 1 szt.
- Przewód połączeniowy 5-pin ze złączami Dupont – 1 szt.
Najczęściej zadawane pytania (FAQ)
- Czy debugger wymaga instalacji specjalnych sterowników w systemie Windows 10?
Nie, HY-DAPLINK-Lite zgłasza się jako standardowe urządzenie klasy HID, dzięki czemu system Windows 10 rozpoznaje je automatycznie bez instalacji zewnętrznych sterowników. - Jak skonfigurować programator w środowisku Keil MDK?
W opcjach projektu (Project Options) w zakładce Debug należy wybrać pozycję CMSIS-DAP Debugger jako domyślny interfejs programowania i debugowania. - Czy interfejs SWD i port UART mogą pracować równolegle?
Tak, urządzenie udostępnia jednocześnie funkcję sondy debugującej SWD oraz wirtualnego portu szeregowego USB-to-UART do przesyłania danych tekstowych. - W jaki sposób sygnalizowana jest zmiana napięcia wyjściowego v-ref?
Wybrane napięcie zasilania układu docelowego jest potwierdzane dźwiękowo za pośrednictwem wbudowanego buzera.
