Przekaźnik 230V AC 25A listwa DIN

Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 29,50 zł 29.50
Cena netto: 23,98 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: ELTY
Kod produktu: ATC1-1-25
Pin It

Opis

Przekaźnik 25A z cewką 250V montowany na listwę DIN

Przekaźnik z wyjściami beznapięciowymi do szaf sterowniczych z mocowaniem pozwalającym na montaż na listwach DIN. Maksymalne obciążenie styków przekaźnika to 25A, napięcie sterujące cewką przekaźnika 230V.

Zastosowanie:

  1. Przekaźniki tego typu wykorzystujemy, gdy zachodzi potrzeba podłączenia do naszych urządzeń IoT większych obciążeń niż dopuszcza producent np. nasz sterownik ma maksymalne obciążenie 10A, a chcemy go obciążyć prądem 25A.
  2. W celu oddzielenia galwaicznego układu sterowania od odbiornika
    np. wszelkie przeróbki sterowników inteligentnych budynków na urządzenia z wyjściem  bezpotencjałowym co jest pożądane do sterowania bramami lub gdy sterownik IoT podaje na wyjście napięcie 230V AC, a potrzebujemy przełączać niskie napięcie np. 12V DC.





Specyfikacja ATC1-1-25

  • Zaciski zasilania: A1, A2
  • Znamionowe napięcie zasilania cewki: 250V AC 50/60Hz
  • Znamionowy pobór prądu: 23,2 mA AC
  • Kontrolka stanu przekaźnika: tak
  • Zaciski zasilania odbiornika: 1,2
  • Przekaźnik z wyjściami: 1NO
  • Dopuszczalne obciążenia styków:
    AC-7a 25A - załączanie i wyłączanie obwodów z obciążeniem o charakterze małoindukcyjnym w gospodarstwie domowym i w podobnych zastosowaniach
    AC-7b 9A - łączenie silników w gospodarstwie domowym
  • Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,5 mm2
  • Temperatura pracy: -20 do +45 °C
  • Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
  • Stopień ochrony obudowy: IP20
  • Wymiary: jednomodułowa (18 mm) 81x18x68 mm

Opis wyprowadzeń:

  • A1,A2 - wejście\zasilanie cewki przekaźnika
  • Zacisk 1, 2 - styki przekaźnika









Wymiary ATC1-1-25









Przykładowe podłączenie

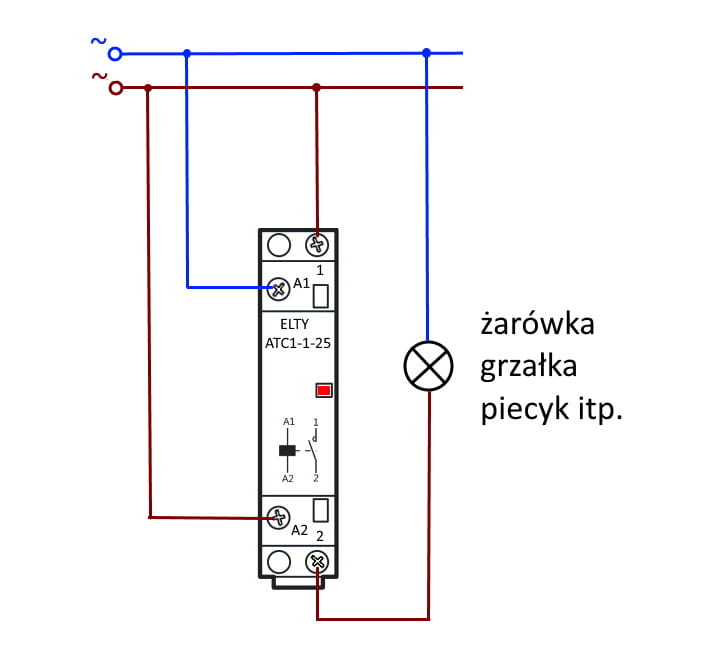

Przykład 1. zwiększenie maksymalnej obciążalności sterownika.

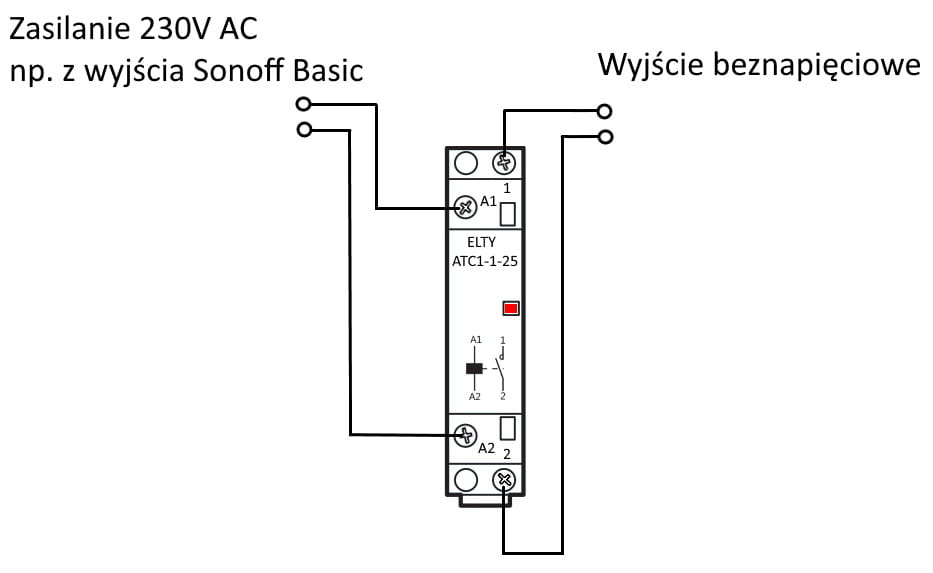

Przykład 2. modyfikacja sterownika z wyjściem napięciowy na taki z wyjściem beznapięciowym, bezpotencjałowym.







Zestaw zawiera:

  • Przekaźnik ATC1-1-25
