Przekaźnik AVATTO WSMD-4 250V – 4-kanałowy sterownik Wi-Fi Tuya RF 433 MHz

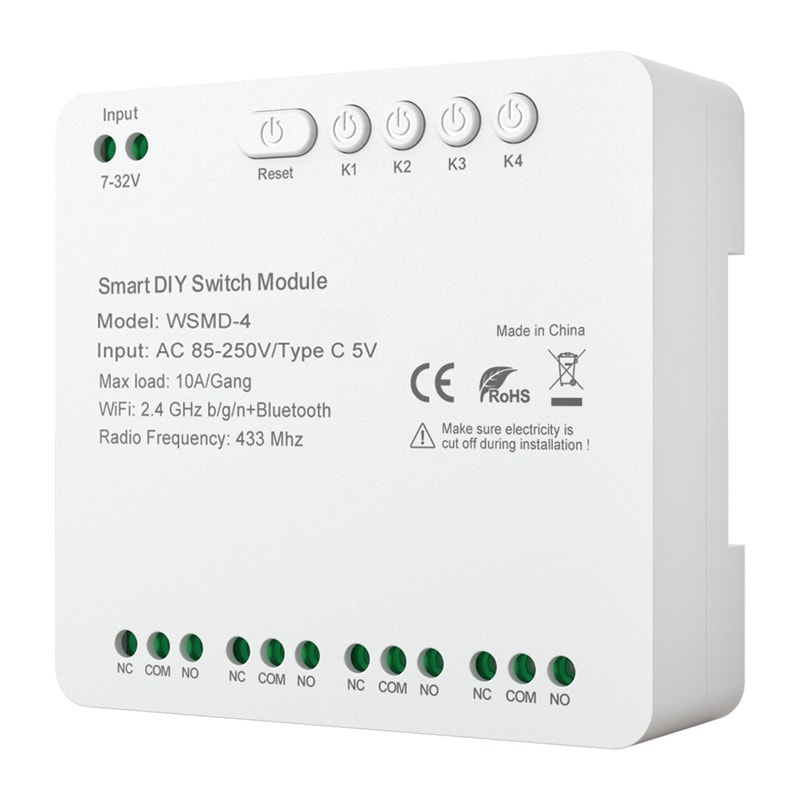

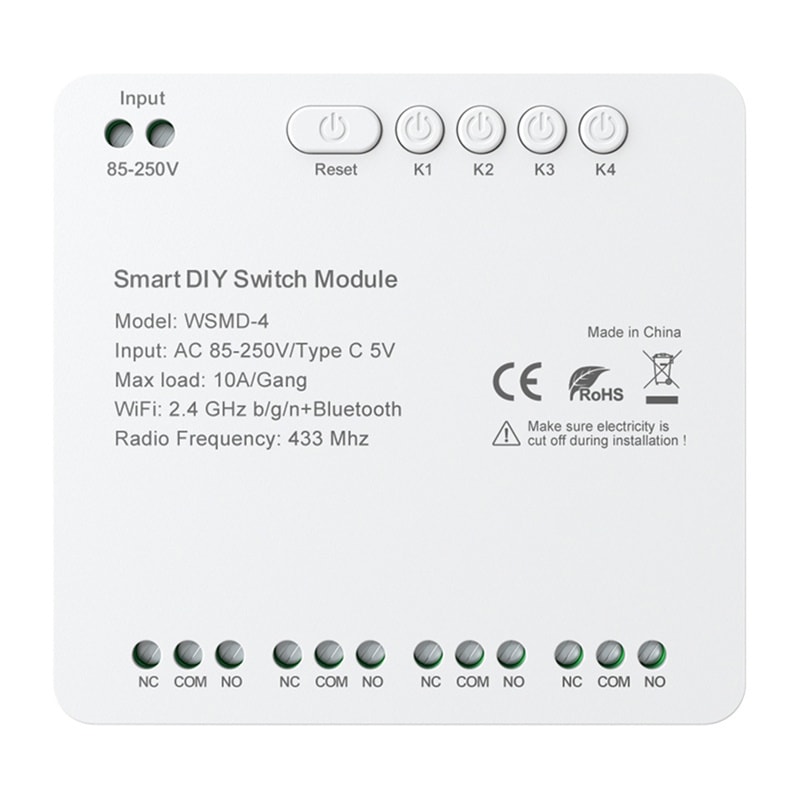

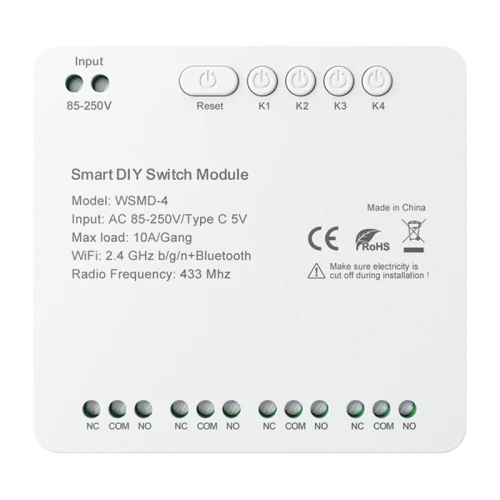

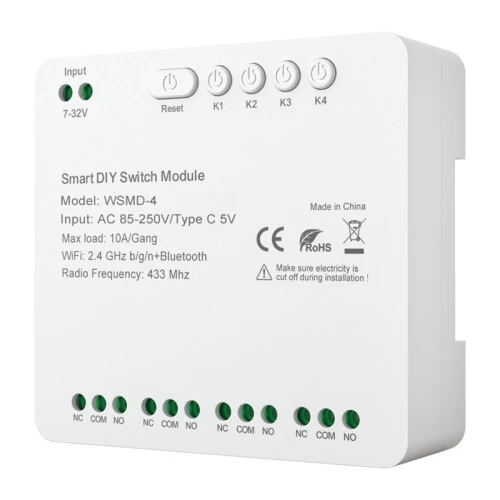

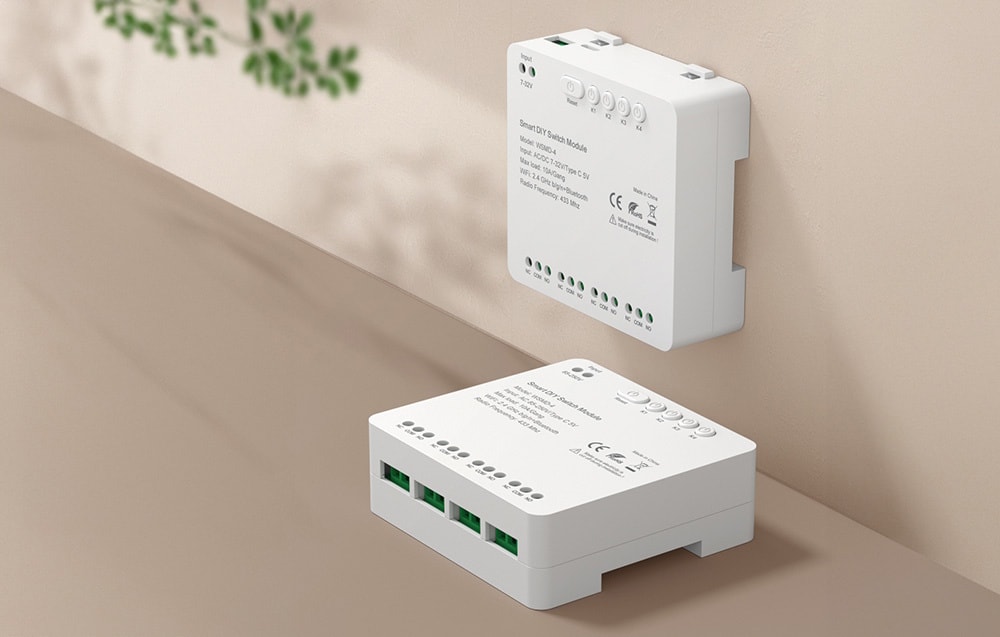

AVATTO WSMD-4 250V to 4-kanałowy inteligentny moduł przekaźnikowy z wyjściami beznapięciowymi, obsługujący Wi-Fi 2,4 GHz oraz RF 433 MHz. Umożliwia niezależne włączanie i wyłączanie czterech obwodów, pracę w trybie powiązania (Interlock) oraz sterowanie impulsowe (Inching). Współpracuje z aplikacjami AVATTO, Tuya Smart i Smart Life oraz oferuje zasilanie przez USB-C 5 V DC lub wejście sieciowe 85–250 V AC.

Najważniejsze cechy:

Tryby pracy przekaźników

Sterownik AVATTO WSMD-4 250V obsługuje trzy tryby działania, umożliwiające dopasowanie sposobu sterowania do konkretnej instalacji.

• Tryb włącz/wyłącz (ON/OFF) – każdy z czterech przekaźników może być włączany i wyłączany niezależnie. Umożliwia sterowanie czterema osobnymi obwodami.
• Tryb powiązania (Interlock) – aktywny może być tylko jeden kanał jednocześnie. Włączenie jednego przekaźnika powoduje wyłączenie pozostałych. Funkcja przydatna w instalacjach wymagających wzajemnego blokowania wyjść, np. przy sterowaniu kierunkiem pracy silników rolet.
• Tryb impulsowy (Inching) – po włączeniu przekaźnik automatycznie wyłącza się po ustawionym czasie. Umożliwia generowanie krótkich impulsów sterujących, np. do otwierania bram, furtek i sterowania wejściami impulsowymi.

Możliwości aplikacji Tuya Smart i Smart Life

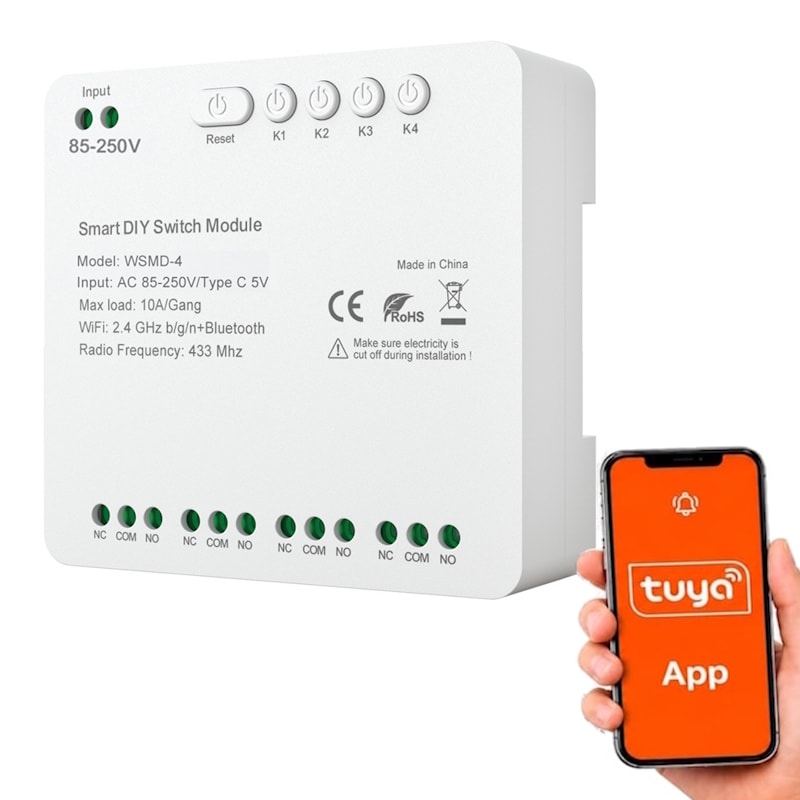

Moduł można obsługiwać z poziomu smartfona za pośrednictwem aplikacji AVATTO, Tuya Smart lub Smart Life. Umożliwia to zdalne sterowanie przekaźnikami oraz ich integrację z innymi urządzeniami inteligentnego domu.

• Zdalne sterowanie – niezależne włączanie i wyłączanie kanałów z poziomu aplikacji.
• Harmonogramy – automatyczne włączanie i wyłączanie obwodów o wybranych godzinach.
• Automatyzacje – powiązanie pracy przekaźników z innymi urządzeniami i zdarzeniami w ekosystemie Tuya.
• Udostępnianie urządzenia – możliwość sterowania przez innych użytkowników.
• Sterowanie głosowe – obsługa przez Google Assistant i Amazon Alexa.

Specyfikacja techniczna

Sposób podłączenia

Moduł posiada cztery niezależne przekaźniki ze stykami NC, NO i COM. Wyjścia beznapięciowe umożliwiają przełączanie zewnętrznych obwodów bez podawania na nie napięcia zasilającego sterownik. Urządzenie może być zasilane bezpośrednio z sieci 230 V AC przez zaciski zasilające lub napięciem 5 V DC przez port USB-C.

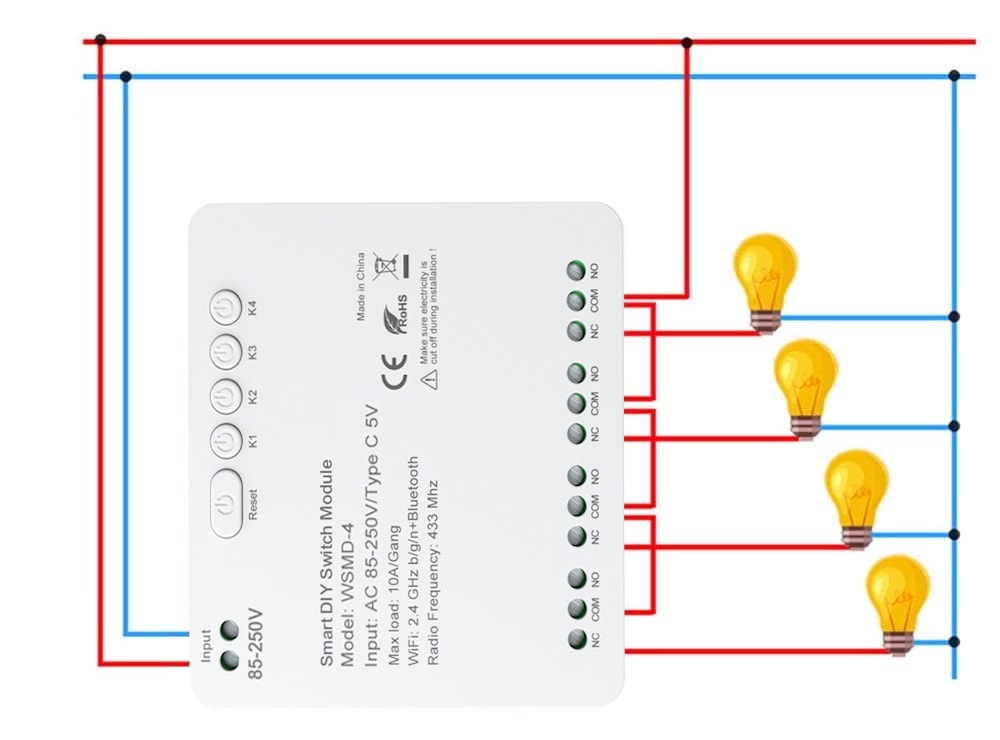

1. Wspólne źródło zasilania sterownika i obciążenia

W przypadku zasilania modułu z sieci 230 V AC możliwe jest wykorzystanie tego samego obwodu zasilającego do sterowania odbiornikiem sieciowym. Styki przekaźnika służą do załączania i rozłączania obwodu obciążenia. Należy zachować dopuszczalne parametry elektryczne przekaźników oraz odpowiednio zabezpieczyć instalację.

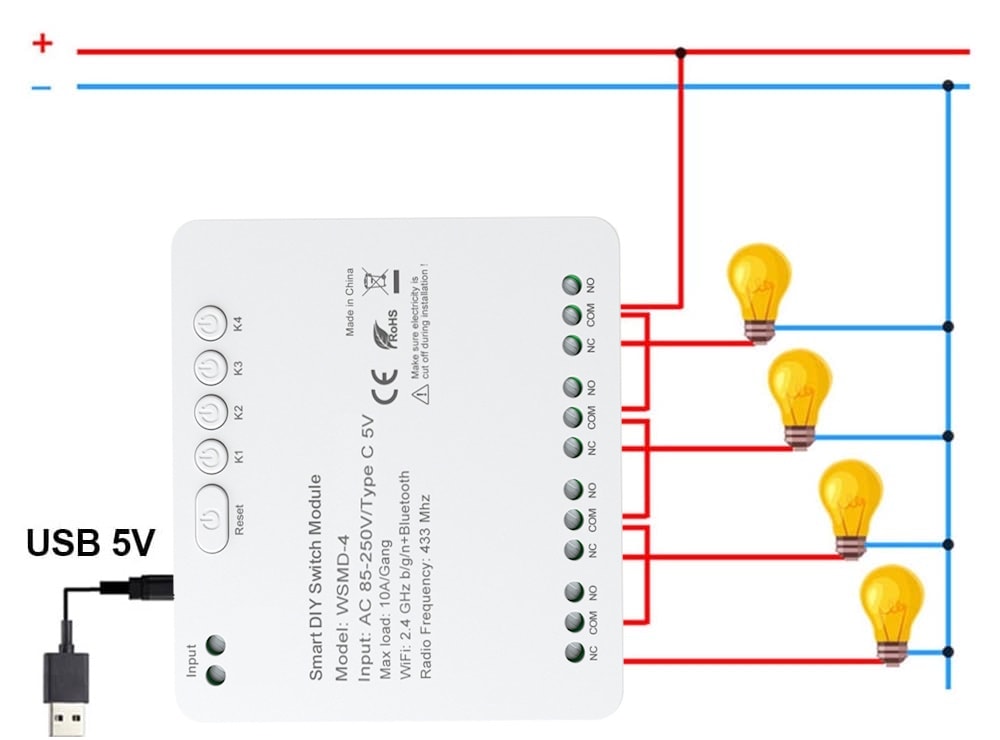

2. Zasilanie sterownika przez USB-C i osobne zasilanie obciążenia

Sterownik może być zasilany napięciem 5 V DC przez port USB-C, a odbiornik z osobnego źródła zasilania. Takie rozwiązanie umożliwia sterowanie obwodami o napięciu innym niż napięcie zasilania modułu, pod warunkiem zachowania dopuszczalnych parametrów styków przekaźnika.

Uwaga: Podłączenie do sieci 230 V AC powinno być wykonane przez osobę posiadającą odpowiednie kwalifikacje elektryczne. Przed rozpoczęciem prac należy odłączyć zasilanie. Zasilanie sieciowe podłącza się wyłącznie do zacisków przewidzianych dla napięcia 85–250 V AC, a nie do portu USB-C.

Parowanie i obsługa

Dodawanie urządzenia do aplikacji AVATTO / Tuya Smart / Smart Life

Po podłączeniu zasilania urządzenie może przejść w tryb parowania, sygnalizowany miganiem niebieskiej diody LED znajdującej się bezpośrednio pod przyciskiem RESET. W aplikacji należy wybrać dodawanie nowego urządzenia za pomocą symbolu „+” i postępować zgodnie z instrukcjami wyświetlanymi na ekranie.

Jeśli moduł był wcześniej sparowany lub nie znajduje się w trybie parowania, należy przytrzymać przycisk RESET przez około 10 sekund, aż niebieska dioda zacznie migać.

Uwaga dotycząca diod LED: Niebieskie diody sygnalizacyjne świecą delikatnie i mogą być słabo widoczne w jasnym otoczeniu lub przy silnym oświetleniu. Diody znajdują się bezpośrednio pod przyciskami modułu. Podczas parowania należy obserwować niebieską diodę pod przyciskiem RESET.

Sterowanie pilotami RF 433 MHz

Moduł obsługuje komunikację radiową RF 433 MHz, umożliwiając sterowanie przekaźnikami za pomocą kompatybilnych pilotów. Przed użyciem pilot należy sparować ze sterownikiem zgodnie z procedurą konfiguracji urządzenia.

Do połączenia Wi-Fi wymagana jest sieć 2,4 GHz. Moduł nie obsługuje sieci Wi-Fi 5 GHz.
