Przekaźnik Beznapięciowy 4-kanałowy 10A Tuya Smart Life RF 433 MHz USB-C

Przekaźnik DIY Wi-Fi AVATTO WSMD-4 32V – 4-kanałowy sterownik Tuya RF 433 MHz

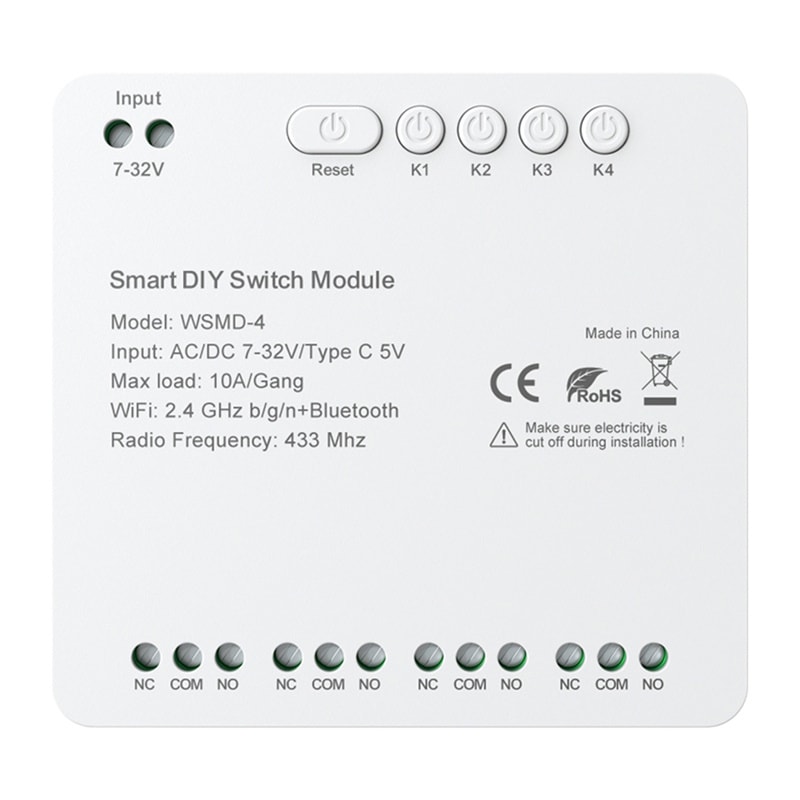

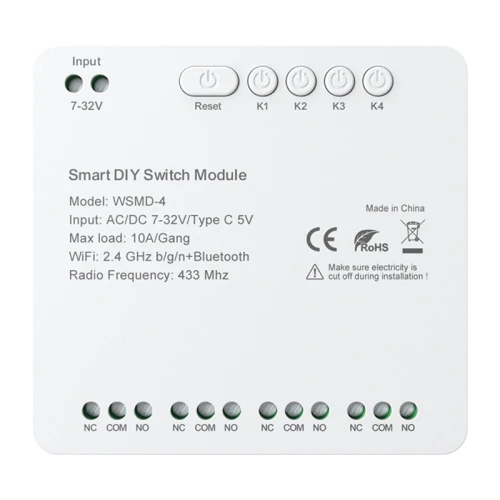

AVATTO WSMD-4 32V to 4-kanałowy inteligentny moduł przekaźnikowy z wyjściami beznapięciowymi, obsługujący Wi-Fi 2,4 GHz oraz RF 433 MHz. Umożliwia niezależne włączanie i wyłączanie czterech obwodów lub pracę w trybie powiązania (Interlock). Współpracuje z aplikacjami AVATTO, Tuya Smart i Smart Life oraz oferuje zasilanie przez USB-C 5 V lub wejście 7–32 V AC/DC.

Najważniejsze cechy:

Tryby pracy przekaźników

Sterownik AVATTO WSMD-4 32V obsługuje trzy tryby działania, umożliwiające dopasowanie sposobu sterowania do konkretnej instalacji.

• Tryb włącz/wyłącz (ON/OFF) – każdy z czterech przekaźników może być włączany i wyłączany niezależnie. Umożliwia sterowanie czterema osobnymi obwodami.
• Tryb powiązania (Interlock) – aktywny może być tylko jeden kanał jednocześnie. Włączenie jednego przekaźnika powoduje wyłączenie pozostałych. Funkcja przydatna w instalacjach wymagających wzajemnego blokowania wyjść np. sterowanie silnikami rolet.
• Tryb impulsowy (Inching) – po włączeniu przekaźnik automatycznie wyłącza się po ustawionym czasie. Umożliwia generowanie krótkich impulsów sterujących, np. do otwierania bram, furtek i sterowania wejściami impulsowymi.

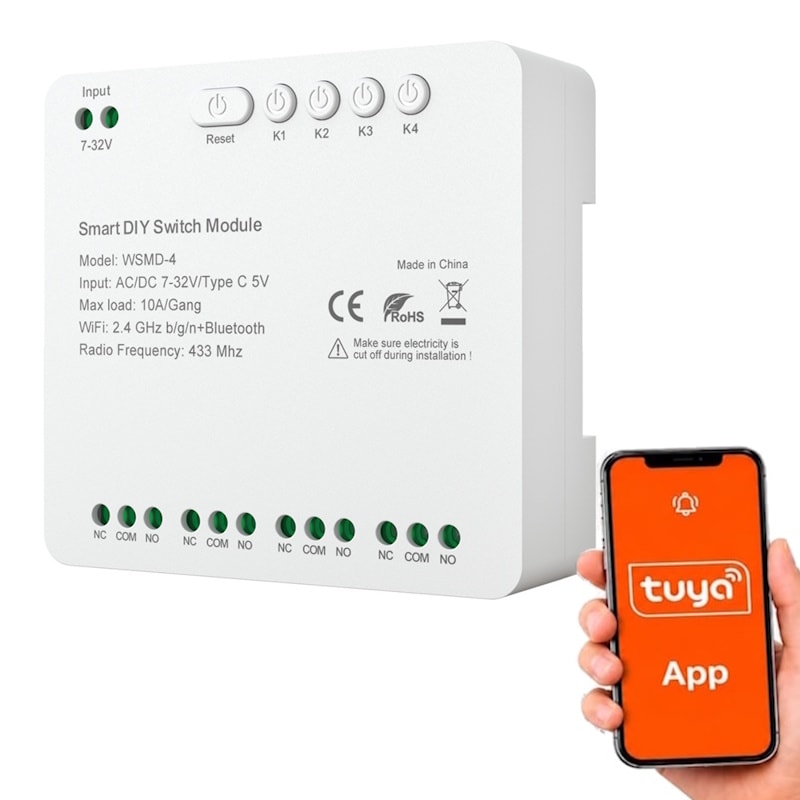

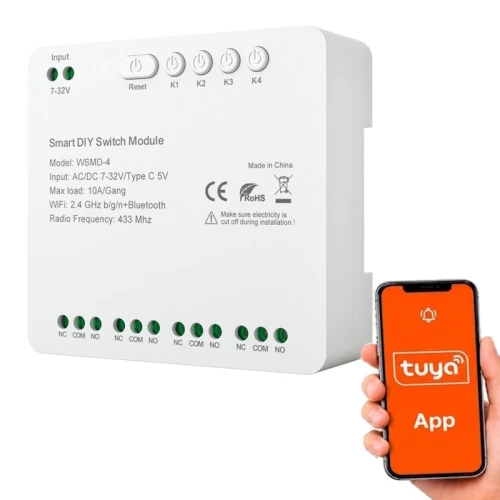

Możliwości aplikacji Tuya Smart i Smart Life

Moduł można obsługiwać z poziomu smartfona za pośrednictwem aplikacji Tuya Smart lub Smart Life. Umożliwia to zdalne sterowanie przekaźnikami oraz ich integrację z innymi urządzeniami inteligentnego domu.

• Zdalne sterowanie – niezależne włączanie i wyłączanie kanałów z poziomu aplikacji.
• Harmonogramy – automatyczne włączanie i wyłączanie obwodów o wybranych godzinach.
• Automatyzacje – powiązanie pracy przekaźników z innymi urządzeniami i zdarzeniami w ekosystemie Tuya.
• Udostępnianie urządzenia – możliwość sterowania przez innych użytkowników.
• Sterowanie głosowe – obsługa przez Google Assistant i Amazon Alexa.

Specyfikacja techniczna

Sposób podłączenia

Moduł posiada cztery niezależne przekaźniki ze stykami NC, NO i COM. Wyjścia beznapięciowe umożliwiają przełączanie zewnętrznych obwodów bez podawania na nie napięcia zasilającego sterownik.

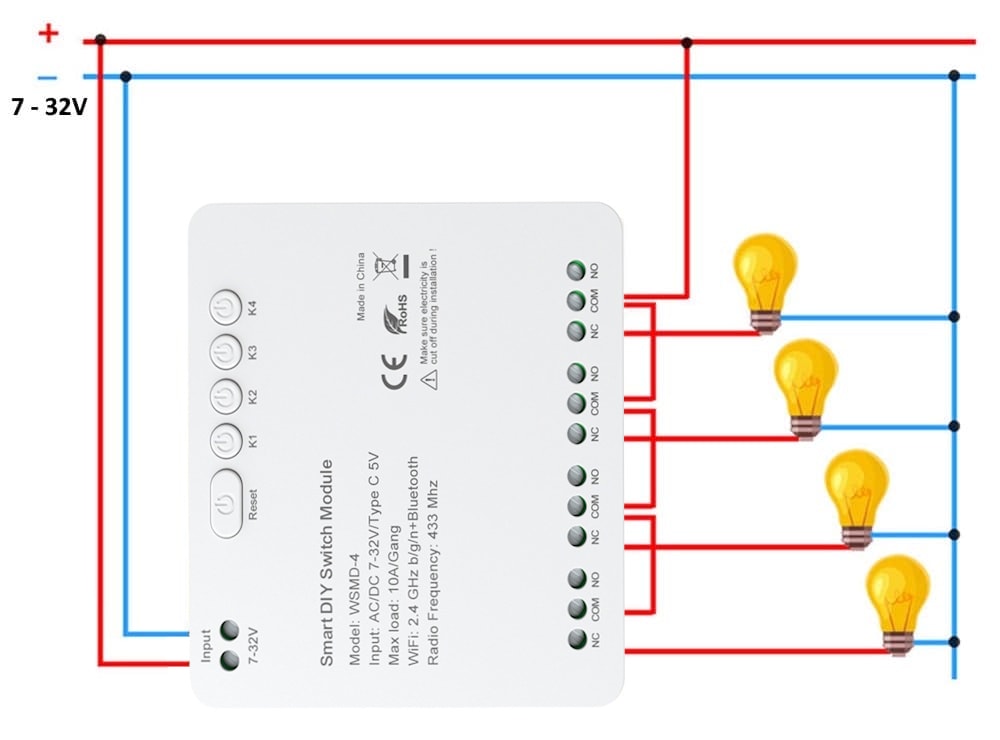

1. Wspólne źródło zasilania sterownika i obciążenia

Moduł i odbiornik, np. oświetlenie 12–24 V DC, mogą korzystać z jednego odpowiednio dobranego zasilacza. Styki przekaźnika służą do załączania i rozłączania obwodu odbiornika.

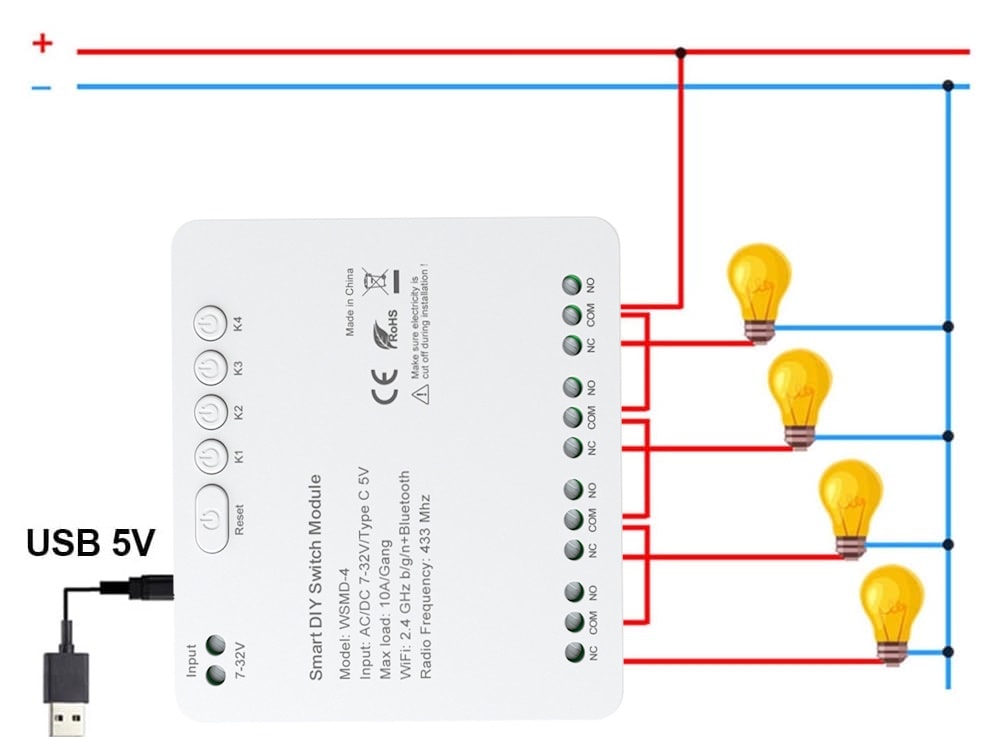

2. Zasilanie sterownika przez USB-C i osobne zasilanie obciążenia

Sterownik może być zasilany napięciem 5 V DC przez port USB-C, a odbiornik z osobnego źródła. Takie rozwiązanie umożliwia sterowanie obwodami o napięciu innym niż napięcie zasilania modułu, pod warunkiem zachowania dopuszczalnych parametrów styków przekaźnika.

Parowanie i obsługa

Dodawanie urządzenia do aplikacji Tuya Smart / Smart Life

Po podłączeniu zasilania urządzenie może przejść w tryb parowania, sygnalizowany miganiem niebieskiej diody LED znajdującej się bezpośrednio pod przyciskiem RESET. W aplikacji należy wybrać dodawanie nowego urządzenia za pomocą symbolu „+” i postępować zgodnie z instrukcjami wyświetlanymi na ekranie.

Jeśli moduł był wcześniej sparowany lub nie znajduje się w trybie parowania, należy przytrzymać przycisk RESET przez około 10 sekund, aż niebieska dioda zacznie migać.

Uwaga dotycząca diod LED: Niebieskie diody sygnalizacyjne świecą delikatnie i mogą być słabo widoczne w jasnym otoczeniu lub przy silnym oświetleniu. Diody znajdują się bezpośrednio pod przyciskami modułu. Podczas parowania należy obserwować niebieską diodę pod przyciskiem RESET.

Sterowanie pilotami RF 433 MHz

Moduł obsługuje komunikację radiową RF 433 MHz, umożliwiając sterowanie przekaźnikami za pomocą kompatybilnych pilotów. Przed użyciem pilot należy sparować ze sterownikiem zgodnie z procedurą konfiguracji urządzenia.

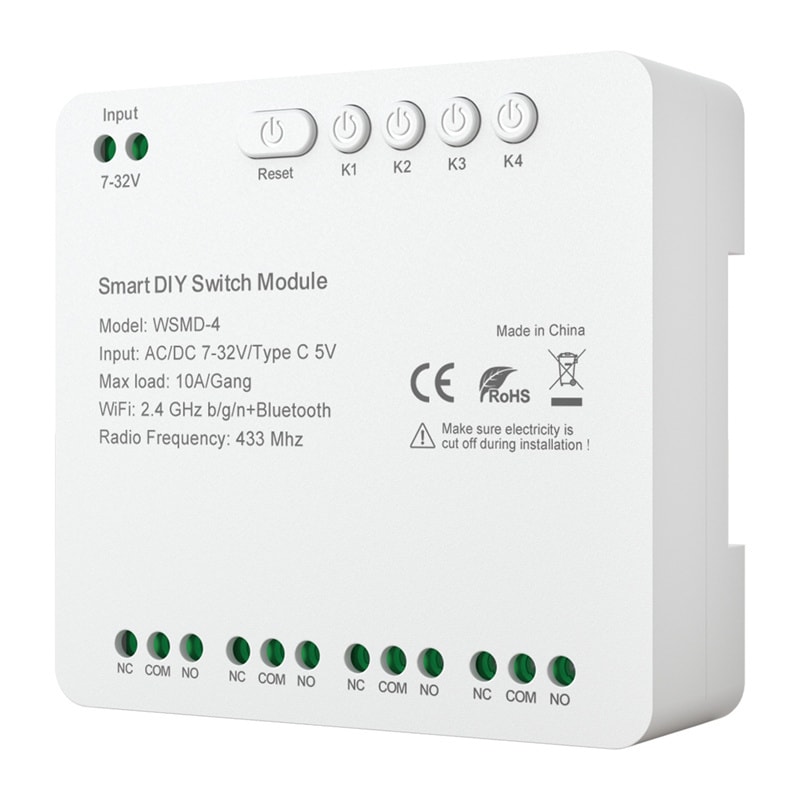

Zawartość zestawu
