Przekaźnik czasowy sterowany impulsem wyświetlacz LED Timer 0-999 minut

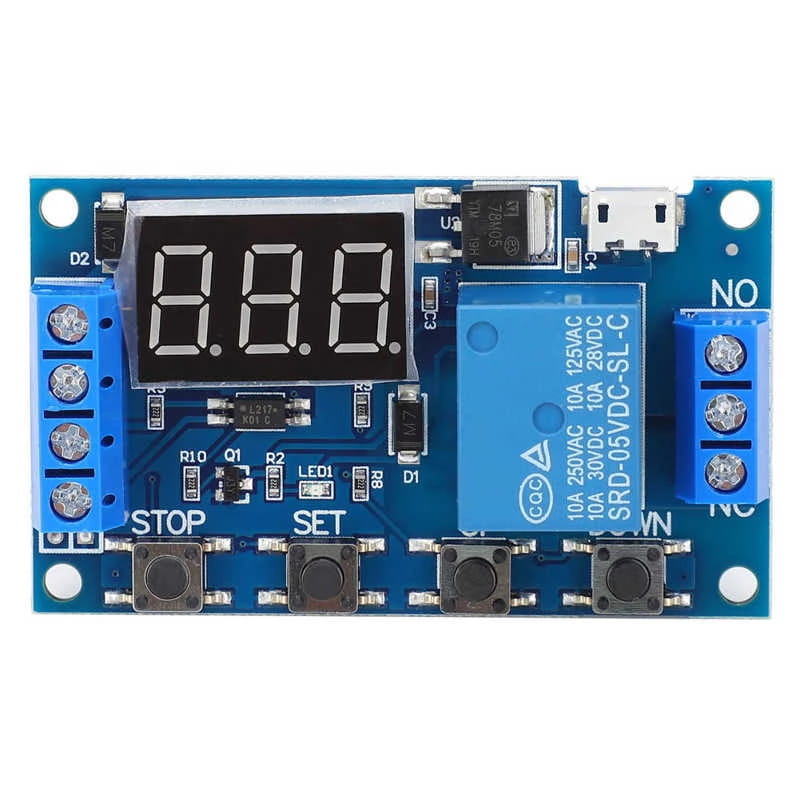

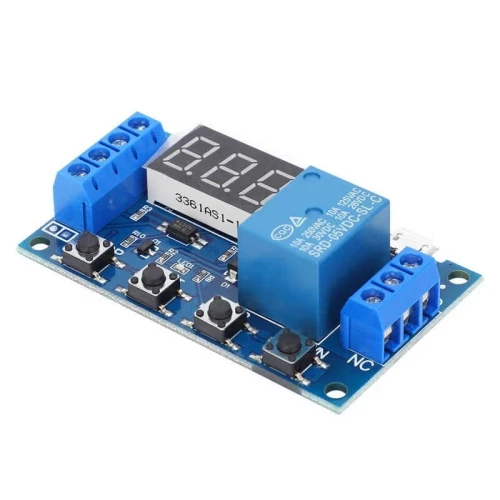

Moduł przekaźnika czasowego JZ-801

Wszechstronny moduł przekaźnika czasowego JZ-801 umożliwiający realizację zaawansowanych funkcji opóźniania w szerokim zakresie od 0,1 sekundy do 999 minut. Został wyposażony w czytelny wyświetlacz LED, galwanicznie izolowane wejście wyzwalające (Trigger) oraz obsługę wielu trybów pracy, w tym automatycznej pracy cyklicznej.

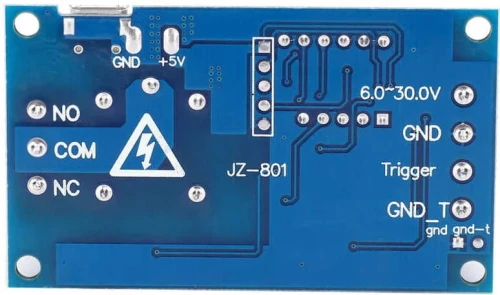

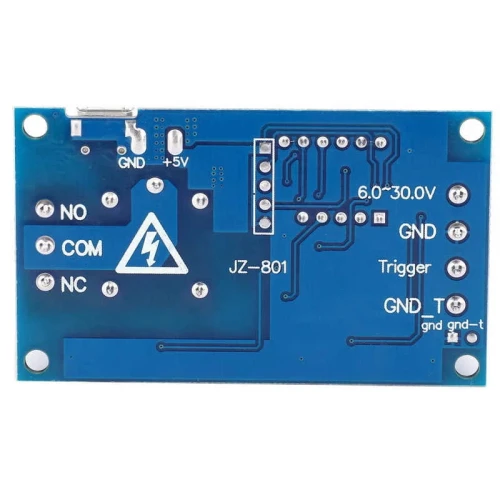

Opis wyprowadzeń układu

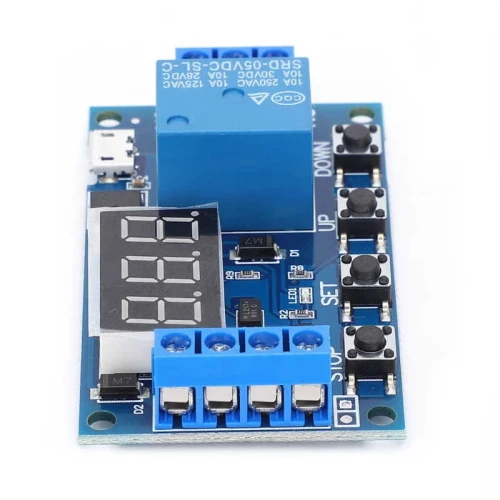

Wejścia sterujące są oddzielone od reszty układu za pomocą transoptora, co zapewnia dodatkowe bezpieczeństwo podłączonym kontrolerom. W przypadku, gdy sygnał sterujący pochodzi z tego samego źródła co zasilanie główne modułu, należy odpowiednio połączyć wejście GND oraz GND_T.

• Trigger (SIG): Sygnał wyzwalający przekaźnik (reaguje na napięcia w zakresie od 3 V do 24 V DC).
• GND_T: Masa sygnału sterującego.
• GND: Główna masa zasilania układu.
• NO, COM, NC: Standardowe wyprowadzenia styków przekaźnika (Normalnie Otwarty, Wspólny, Normalnie Zamknięty).

Działanie timera i dostępne programy

Po włączeniu zasilania wyświetlacz wskaże aktualny numer programu, po czym przejdzie do trybu gotowości (wskazanie: 000). Timer rozpoczyna pracę po podaniu sygnału na wejście sterujące, bądź też automatycznie w przypadku ustawienia trybu cyklicznego.

• P1.1: Przekaźnik załącza się po podaniu sygnału Trigger, a wyłącza po zadanym czasie OP. Kolejne impulsy sterujące są ignorowane.
• P1.2: Przekaźnik załącza się po podaniu sygnału, wyłącza po czasie OP. Podanie kolejnego impulsu resetuje stoper i odliczanie rozpoczyna się od nowa.
• P1.3: Przekaźnik załącza się po podaniu sygnału, wyłącza po czasie OP. Dodatkowy impuls powoduje natychmiastowe przerwanie cyklu i wyłączenie.
• P1.4: Przekaźnik uruchamia się automatycznie po podaniu zasilania głównego, a następnie wyłącza się po czasie OP i pozostaje w tym stanie. Impulsy na wejściu Trigger są tutaj ignorowane.
• P2.1: Opóźnione uruchamianie. Po podaniu sygnału moduł odlicza czas CL, następnie załącza przekaźnik i po upływie czasu OP - rozłącza go.
• P3.1: Wyzwalana sygnałem praca cykliczna. Przekaźnik uruchamia się sygnałem na wejście, działa przez czas OP, wyłącza na czas CL i cykl powtarza się. Ilość powtórzeń definiuje parametr LOP.
• P3.2: Automatyczna praca w pętli. Moduł uruchamia się samoistnie po włączeniu zasilania (Trigger jest ignorowany). Tryb cykliczny uwzględnia czas włączenia OP, wyłączenia CL oraz powtórzenia LOP.
• P-4: Podtrzymanie działania. Przekaźnik uruchamia się wraz z sygnałem. Po odłączeniu wyzwalacza następuje odliczanie czasu OP i dopiero wówczas odcięcie przekaźnika.

Sposób konfiguracji urządzenia

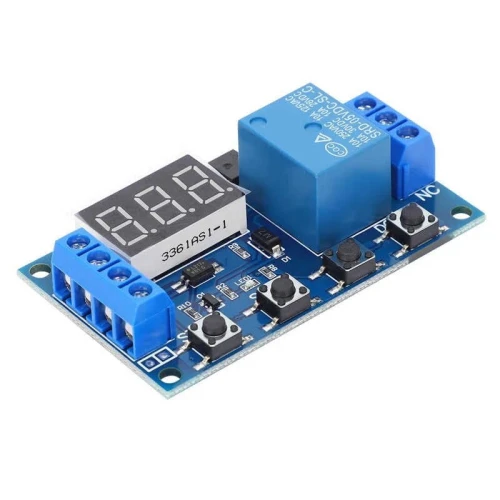

Aby wejść w główne menu ustawień, należy wcisnąć i przytrzymać przycisk SET przez około 2 sekundy. Przyciskami UP oraz DOWN dobieramy właściwy program, zatwierdzając wybór ponownym, krótkim kliknięciem SET.

• OP: Czas załączenia wyjścia.
• CL: Czas wyłączenia wyjścia.
• LOP: Ilość powtórzeń pętli (dla pracy ciągłej ustawiamy znak "---").

Ustawienia mnożnika czasu (przycisk STOP w trybie edycji):

• Kropka obecna po drugiej cyfrze (np. xx.x) oznacza zakres pomiarowy od 0,1 s do 99,9 s.
• Kropka obecna po trzeciej cyfrze (np. xxx.) oznacza zakres pomiarowy od 1 s do 999 s.
• Kropki obecne za każdą cyfrą (np. x.x.x.) oznaczają zakres pomiarowy od 1 min do 999 min.

Moduł posiada ponadto funkcję ręcznego włączania i wyłączania sterowania (krótkie kliknięcie klawisza STOP w trybie czuwania) oraz zmianę trybu podświetlenia ekranu (przytrzymanie klawisza STOP pozwala wybrać tryb uśpienia C-P lub ciągłego świecenia O-d).

Specyfikacja techniczna

• Model: JZ-801
• Napięcie zasilania: 5 V do 36 V DC (moduł może być również zasilany przewodem micro USB)
• Napięcie wejścia Trigger: 3 V do 24 V DC
• Obciążalność przekaźnika: 10 A przy 250 V AC (lub 30 V DC)
• Zakres ustawień czasu: 0,1 sekundy - 999 minut
• Złącza zewnętrzne: Terminale śrubowe (ARK)
• Wymiary całkowite: 62 x 38 x 17 mm

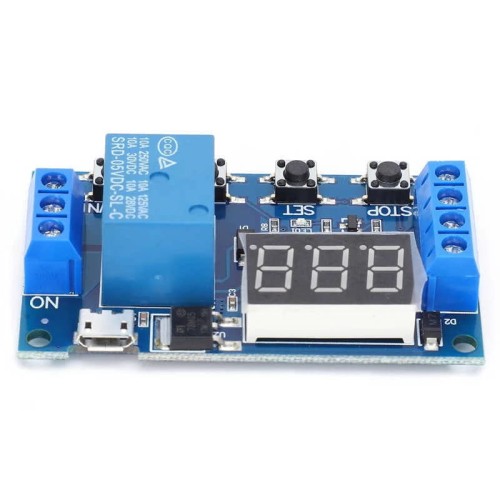

Zawartość zestawu
