Przekaźnik sterowany pilotem radiowym 433MHz KR 1201-A

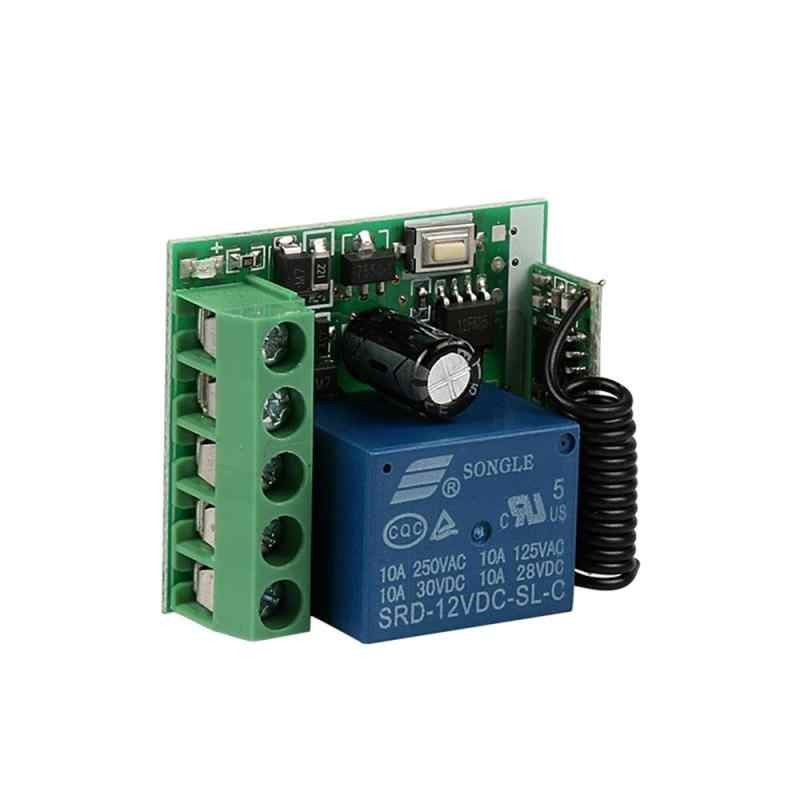

Moduł zdalnie sterowanego przełącznika KR 1201-A
  • nowość
Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 29,00 zł 29.00
Cena netto: 23,58 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: -
Kod produktu: KR 1201-A
Pin It

Opis

Niewielki moduł przekaźnika, z wyjściem beznapięciowym, którym możemy sterować za pomocą pilota radiowego 433MHz.





Specyfikacja modułu:

  • Napięcie zasilania: DC10V-14V (12V)
  • Prąd czuwania: 5mA
  • Częstotliwość RF: 433Mhz
  • Współpraca z pilotami stałokodowymi 43MHz np. ev1527 itp.
  • Czułość odbioru: >97dbm
  • Odległość transmisji: Około 20 metrów
  • Tryb pracy: chwilowy, przełączenie, zatrzaskowy z opóźnieniem czasowym (5s ,10s ,15s)
  • Typ okablowania: stały terminal
  • Terminal wyjściowy: NO , NC , COM
  • Wymiar PCB: 35 x 30 x 18 mm
Tryby pracy przekaźnika:
  • chwilowy: przekaźnik jest zwarty tak długo jak trzymany jest przycisk na pilocie
  • przełączanie: naciśnięcie pilota kolejno włącza\wyłącza przekaźnik
  • zatrzaskowy: jeden klawisz pilota włącza przekaźnik, inny wyłącza
  • czasowy: przekaźnik automatycznie wyłącza się po ustalonym czasie

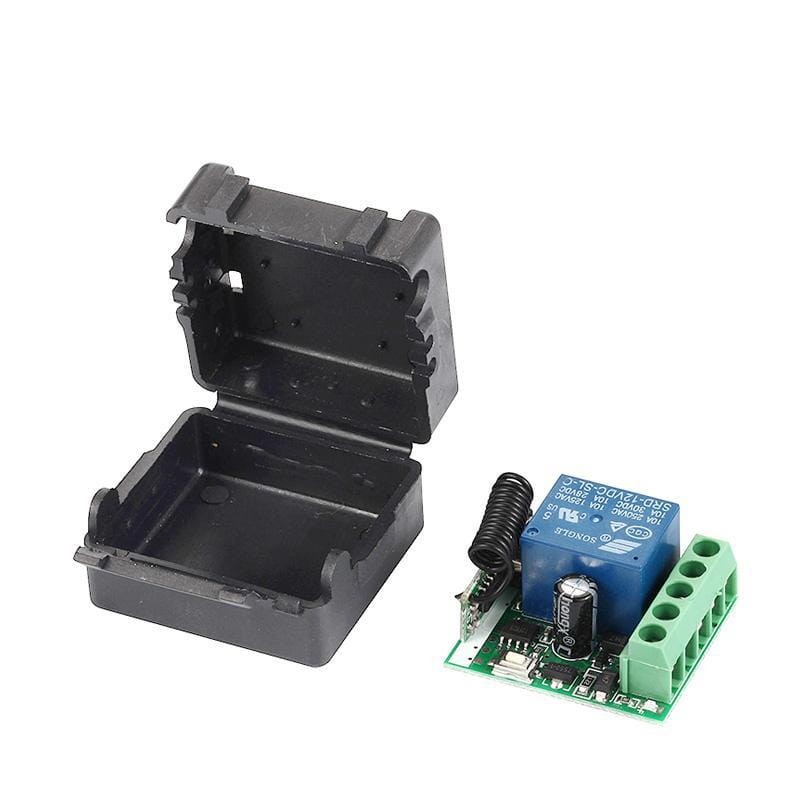

Moduł zdalnie sterowanego przełącznika KR 1201-A
Moduł zdalnie sterowanego przełącznika KR 1201-A



Instrukcja do programowania modułu KR 1201-A:

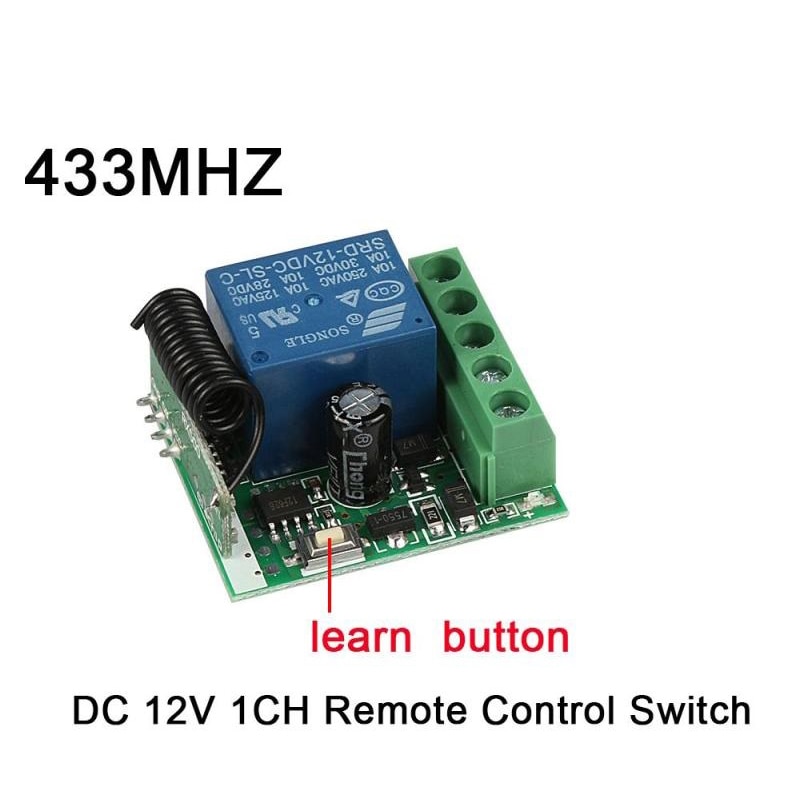

Instrukcja programowania modułu KR 1201-A:

Tryb chwilowy: Naciśnij raz klawisz uczenia na odbiorniku, zainicjuj uczenie trybu chwilowego. Poczekaj, aż zaświeci się dioda LED. Naciśnij przycisk pilota, wskaźnik LED na płytce odbiornika zacznie migać i wyłączy się. Po 3 sekundach programowanie jest zakończone.

Przekaźnik jest włączony tak długo jak trzymany jest przycisk na pilocie.

Tryb przełącznikowy: Dwukrotnie naciśnij klawisz uczenia na odbiorniku, zainicjuj uczenie trybu przełączania. Poczekaj, aż zaświeci się dioda LED. Naciśnij przycisk pilota, wskaźnik LED na płytce odbiornika zacznie migać i wyłączy się. Po 3 sekundach programowanie jest zakończone.

Naciśnięcie pilota kolejno włącza\wyłącza przekaźnik.

Tryb zatrzaskiwanie: Uwaga: w trybie zatrzaskowym, aby dowiedzieć się więcej o pilotach, potrzebne będą dwa różne przyciski, pierwszy przycisk dla "ON", drugi przycisk dla "OFF". Na przykład: przycisk A = ON, przycisk B = OFF Naciśnij klawisz uczenia na odbiorniku 3 razy, zainicjuj uczenie trybu zatrzasku. Poczekaj, aż dioda LED na płytce odbiorczej zacznie migać i włączy się. Naciśnij przycisk pilota A. Dioda LED mignie 5 razy. Naciśnij przycisk pilota B. Dioda LED miga 5 razy. Po 3 sekundach wskaźnik LED ponownie się wyłączy. Po 3 sekundach programowanie jest zakończone. A = WŁ , B = WYŁ.

Jeden klawisz pilota włącza przekaźnik, inny wyłącza.

Tryb opóźnienia czasowego: Korzystając z poniższego opisu, ustaw następujący tryb. Naciśnij klawisz uczenia na odbiorniku 4 razy, ustaw na 5 sekund opóźnienia. Naciśnij klawisz uczenia na odbiorniku 5 razy, ustaw na 10 sekund opóźnienia. Naciśnij klawisz uczenia na odbiorniku 6 razy, ustaw na 15 sekund opóźnienia. Włączy się wskaźnik LED. Naciśnij przycisk pilota, dioda LED zacznie migać i wyłączy się. Po 3 sekundach programowanie jest zakończone.

Resetowanie/kasowanie kodu odbiornika: Naciśnij klawisz uczenia na odbiorniku 8 razy, wskaźnik LED na odbiorniku miga i wyłącza się. Należy pamiętać, że po zresetowaniu odbiornika wszystkie sparowane piloty będą musiały zostać ponownie sparowane, aby móc ponownie sterować odbiornikiem.



Sposób podłączenia modułu KR 1201-A:

Sposób podłączenia modułu KR 1201-A:

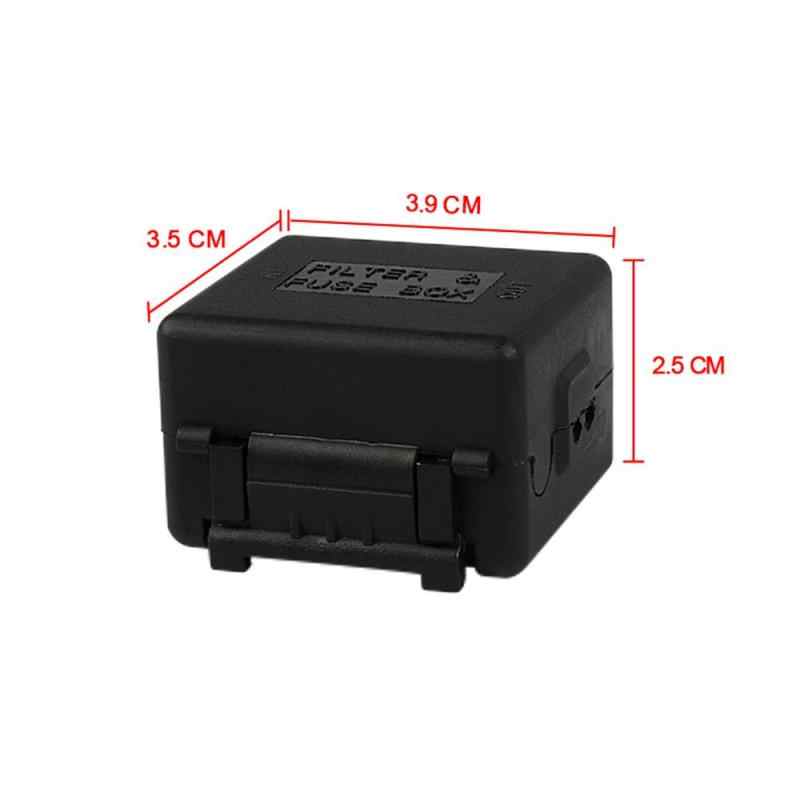

Wymiary obudowy:

Moduł zdalnie sterowanego przełącznika KR 1201-A

Piloty z którymi współpracuje przełącznik:


Zestaw zawiera:

  1. Przekaźnik KR 1201-A w obudowie x1

W zestawie brak pilota.

Przekaźnik
