Przełącznik dźwigniowy MTS-203 ON-OFF-ON DPDT 6 pinów czerwony
Miniaturowy przełącznik dźwigniowy MTS-203 z trzema stabilnymi pozycjami ON-OFF-ON. Konfiguracja DPDT umożliwia jednoczesne przełączanie dwóch niezależnych obwodów, a maksymalny prąd obciążenia wynosi 2 A.
Najważniejsze cechy:
- Trzy stabilne pozycje: ON-OFF-ON.
- Konfiguracja DPDT – dwa niezależne tory.
- Sześć wyprowadzeń do lutowania przewodów.
- Maksymalny prąd obciążenia: 2 A.
- Czerwona nakładka na dźwignię.
- Montaż panelowy w otworze o średnicy 6 mm.
Działanie

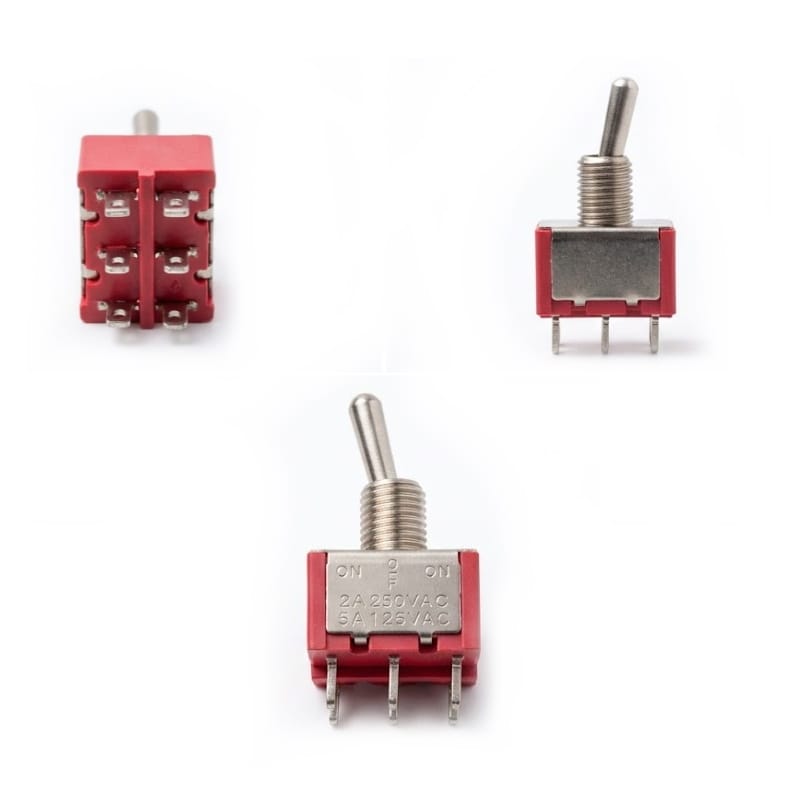

Środkowe piny są stykami wspólnymi COM dla obu torów. Pozycje skrajne łączą je z pinami po odpowiedniej stronie, a pozycja środkowa całkowicie rozłącza oba obwody.
Zastosowanie
- zmiana kierunku obrotów silników DC z zatrzymaniem w pozycji środkowej,
- przełączanie sygnałów i trybów pracy w urządzeniach audio,
- panele sterownicze w automatyce, modelarstwie i systemach inteligentnego domu,
- wybór źródła zasilania w projektach Arduino, Raspberry Pi i DIY.
Wskazówki montażowe
Podkładka z ząbkiem ogranicza obracanie się przełącznika w panelu. Ze względu na niewielkie odstępy między pinami przewody należy lutować sprawnie, używając topnika i nie nagrzewając pojedynczego wyprowadzenia dłużej niż 2–3 sekundy.

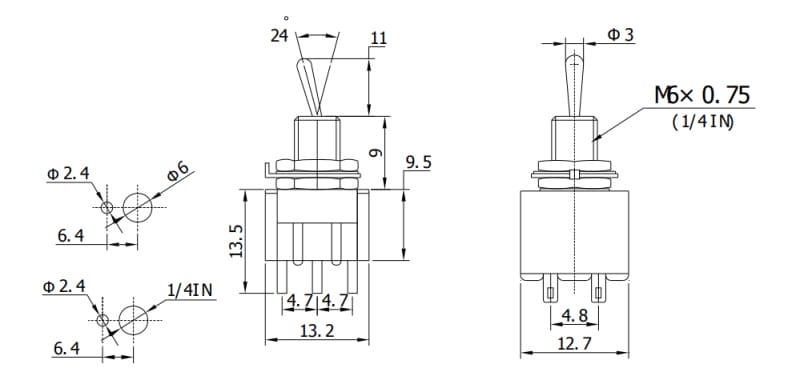

Specyfikacja techniczna
- Model: MTS-203
- Typ: przełącznik dźwigniowy
- Sposób przełączania: ON-OFF-ON
- Liczba pozycji: 3
- Konfiguracja styków: DPDT
- Liczba wyprowadzeń: 6
- Maksymalny prąd obciążenia: 2 A
- Obciążalność styków: 5 A przy 125 V AC; 2 A przy 250 V AC
- Rodzaj wyprowadzeń: lutownicze
- Sposób montażu: panelowy
- Średnica otworu montażowego: 6 mm
- Kolor nakładki: czerwony

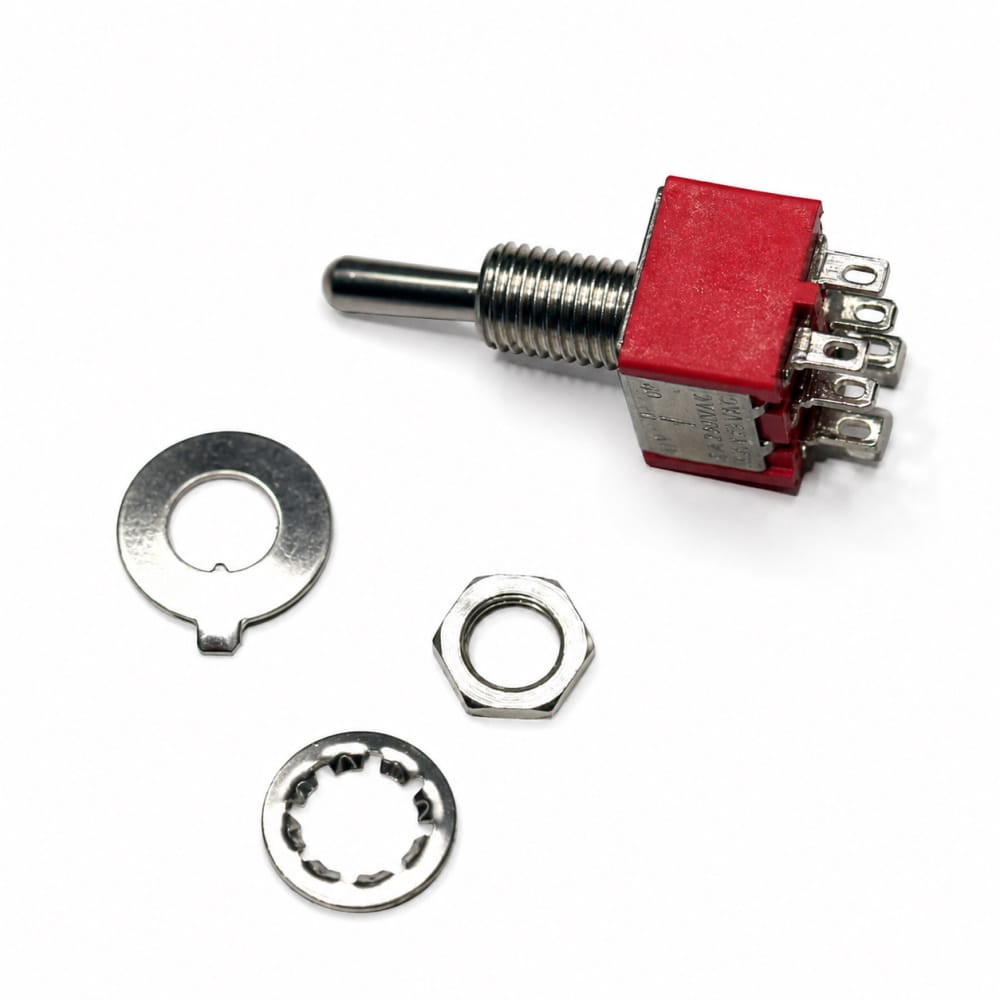

Zawartość zestawu
- Przełącznik dźwigniowy MTS-203 ON-OFF-ON – 1 sztuka.
- Elementy montażowe – 1 komplet.
