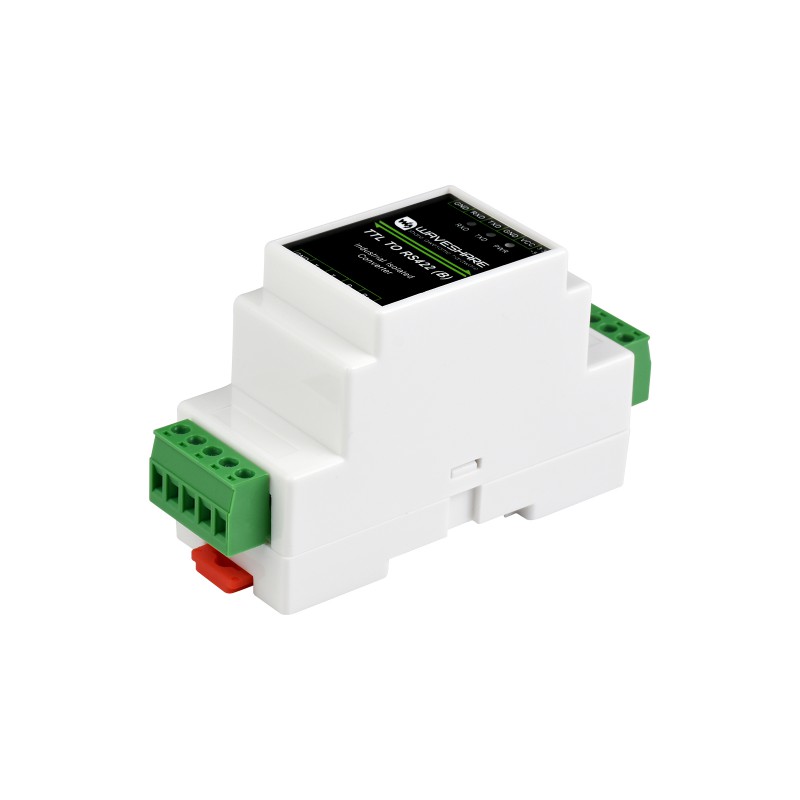

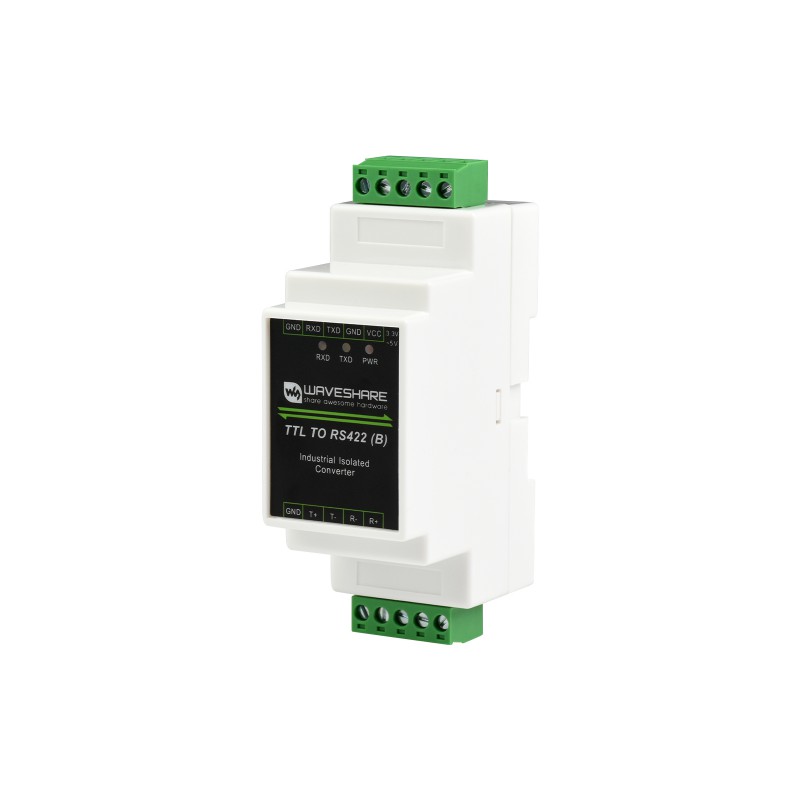

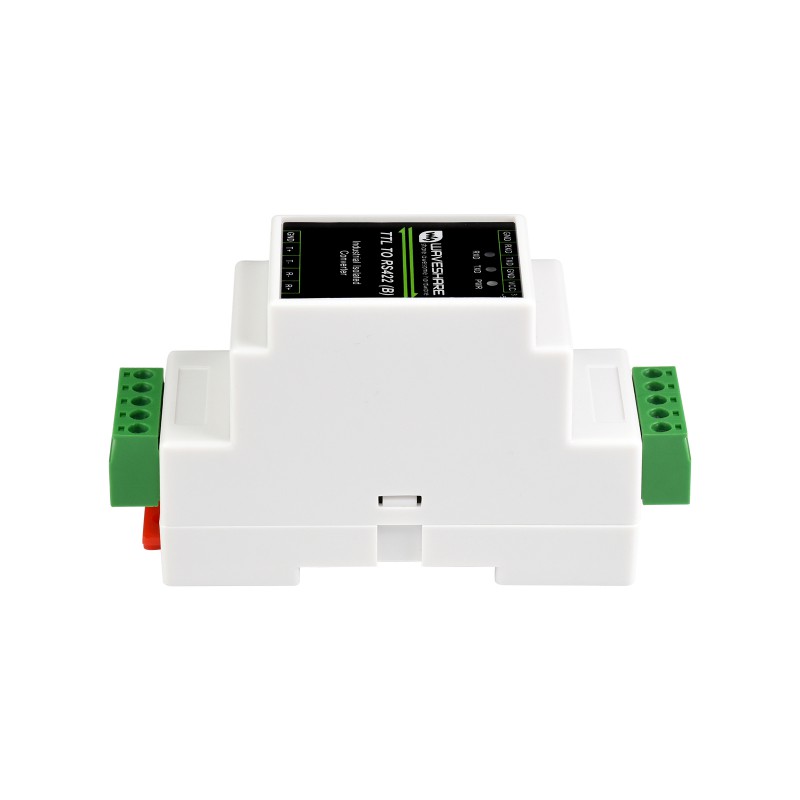

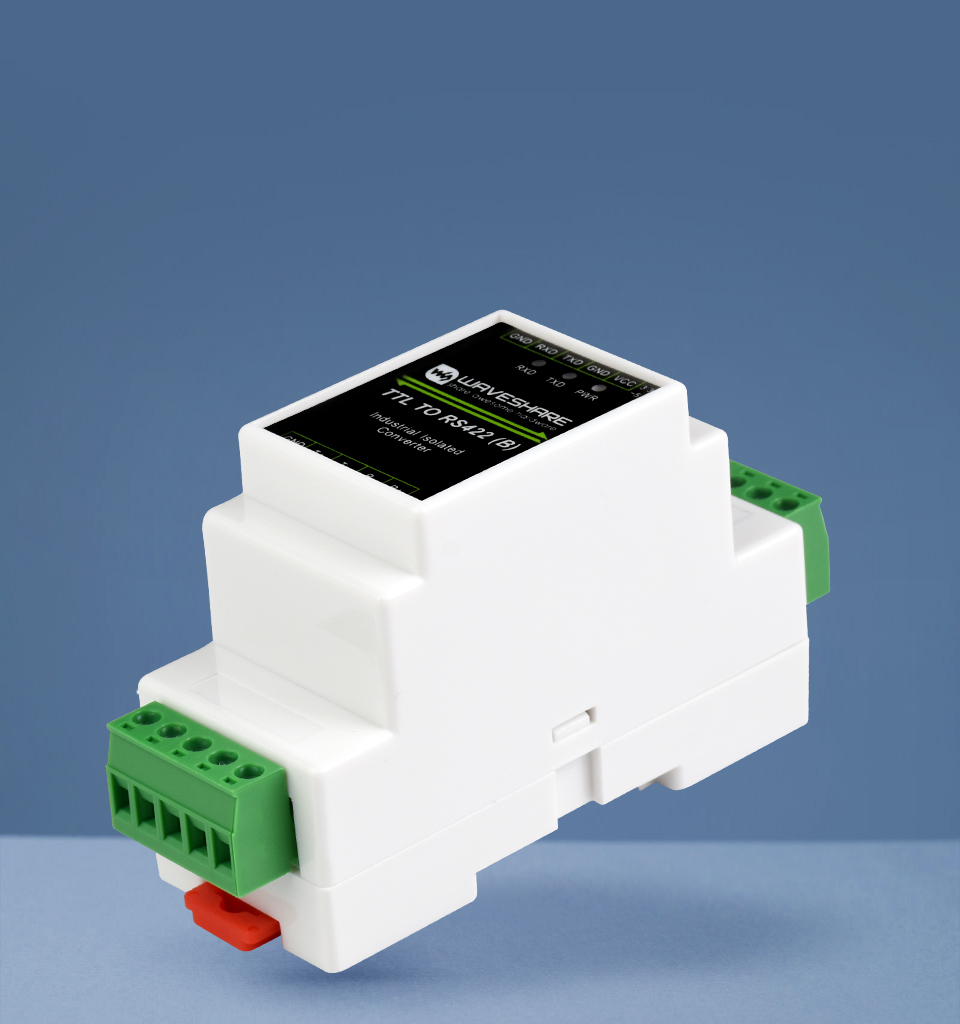

Przemysłowy konwerter TTL do RS422 - izolacja galwaniczna - szyna DIN
Wysokiej klasy przemysłowy konwerter sygnału TTL na różnicowy sygnał RS422, wspierający komunikację w pełnym dupleksie. Urządzenie zostało wyposażone w pełną izolację galwaniczną (zasilania i sygnału) oraz zaawansowane systemy ochronne, co zapewnia stabilną transmisję danych i wysoką odporność na zakłócenia w środowiskach przemysłowych.
Najważniejsze cechy:
- Konwersja sygnału TTL na zrównoważony różnicowy sygnał RS422.
- Pełna izolacja galwaniczna zasilania i sygnałów cyfrowych.
- Kompatybilność z poziomami logicznymi TTL 3.3V oraz 5V.
- Wbudowane zabezpieczenia: TVS, bezpiecznik resetowalny oraz diody ochronne.
- Ochrona przed przepięciami oraz wyładowaniami ESD do 15KV na porcie RS422.
- Wbudowany rezystor terminujący 120R aktywowany za pomocą zworki.

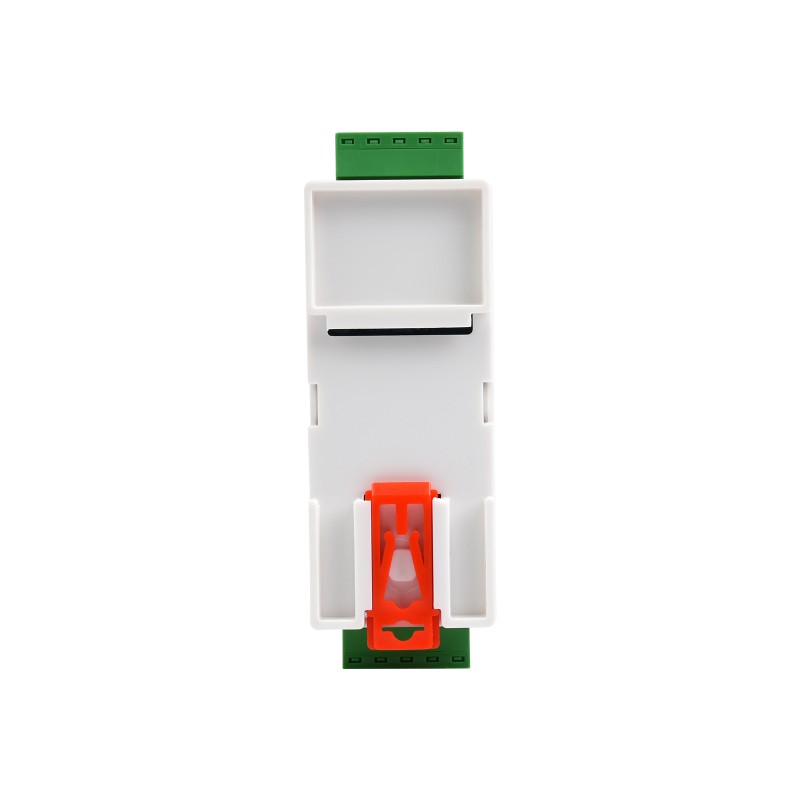

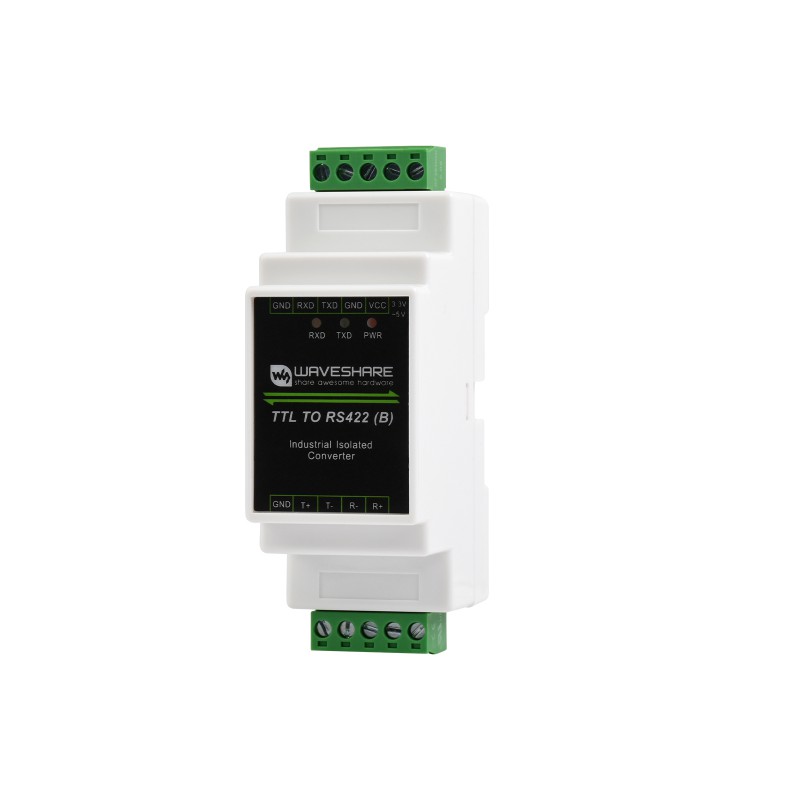

- Przemysłowa obudowa ABS przystosowana do montażu na szynie DIN 35 mm.
- Obsługa transmisji na dystans do 1,2 km w trybie pełnego dupleksu.

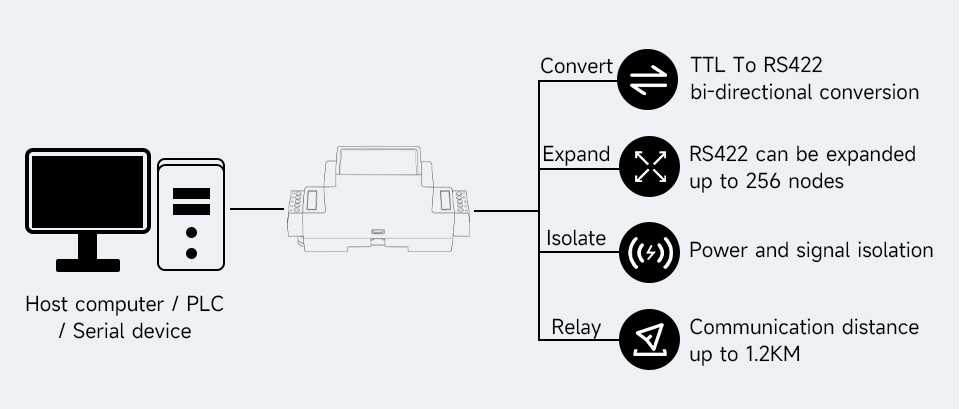

Funkcja i zastosowanie
Głównym zadaniem urządzenia jest konwersja sygnału TTL na różnicowy standard RS422, co pozwala na zwiększenie zasięgu transmisji oraz budowę sieci wielopunktowych. W trybie RS422 możliwe jest podłączenie do 256 węzłów (przy większej liczbie niż 16 zalecane jest stosowanie wzmacniaczy sygnału).

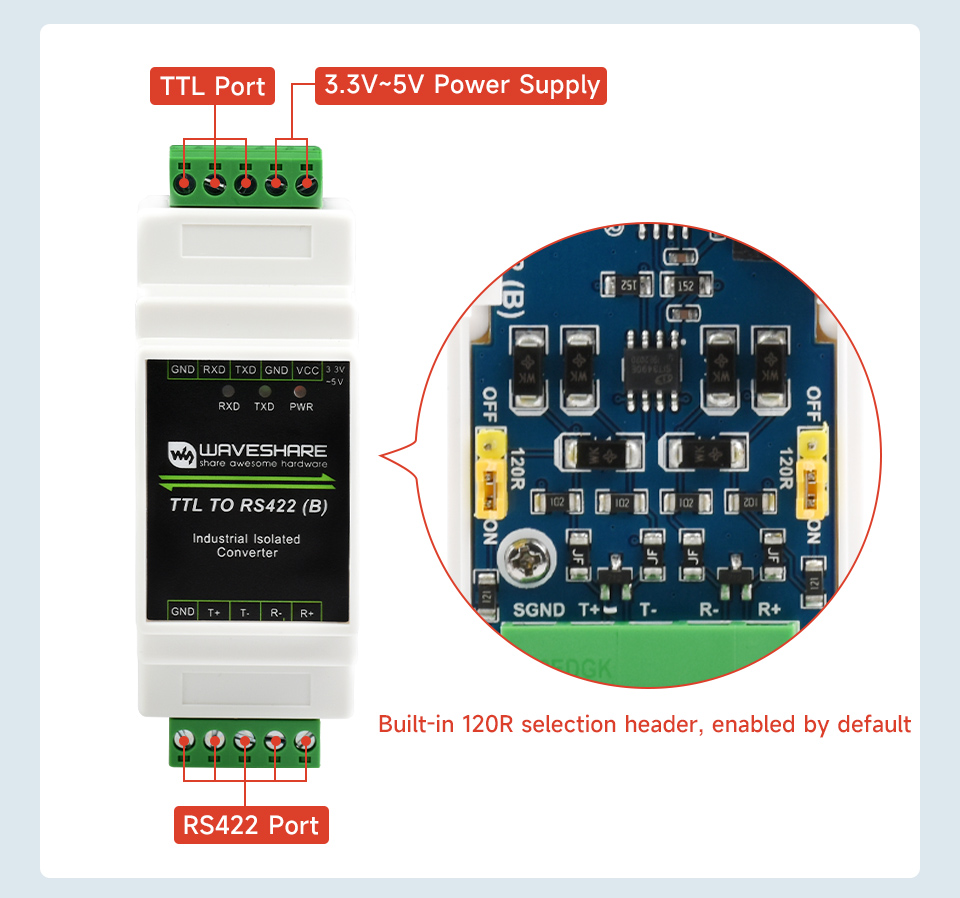

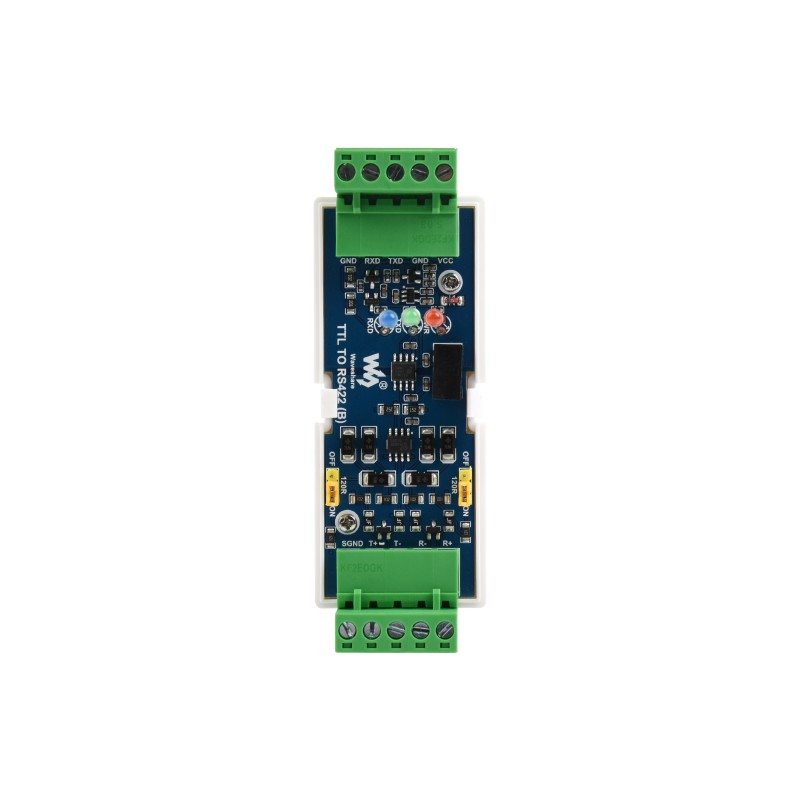

Opis wyprowadzeń (Interfejsy)
| Złącza górne (TTL) | Złącza dolne (RS422) | ||
|---|---|---|---|
| VCC | Zasilanie DC 3.3V ~ 5V | R+ | Odbiór sygnału różnicowego (+) |
| GND | Masa zasilania | R- | Odbiór sygnału różnicowego (-) |
| TXD | Nadawanie danych TTL | T- | Nadawanie sygnału różnicowego (-) |
| RXD | Odbiór danych TTL | T+ | Nadawanie sygnału różnicowego (+) |
| GND | Masa sygnału TTL | GND | Masa sygnału RS422 |
Specyfikacja techniczna
- Typ produktu: Izolowany konwerter TTL do RS422
- Zasilanie: 3.3V ~ 5V
- Zabezpieczenia zasilania: Przeciwprzepięciowe, odwrotna polaryzacja
- Dystans transmisji TTL: do 10 m
- Dystans transmisji RS422: do 1.2 km
- Tryb pracy: Full Duplex
- Ochrona RS422: Surge-suppress, 15KV ESD
- Rezystor terminujący: 120R (konfigurowalny zworką)
- Obudowa: ABS, montaż szyna DIN 35 mm

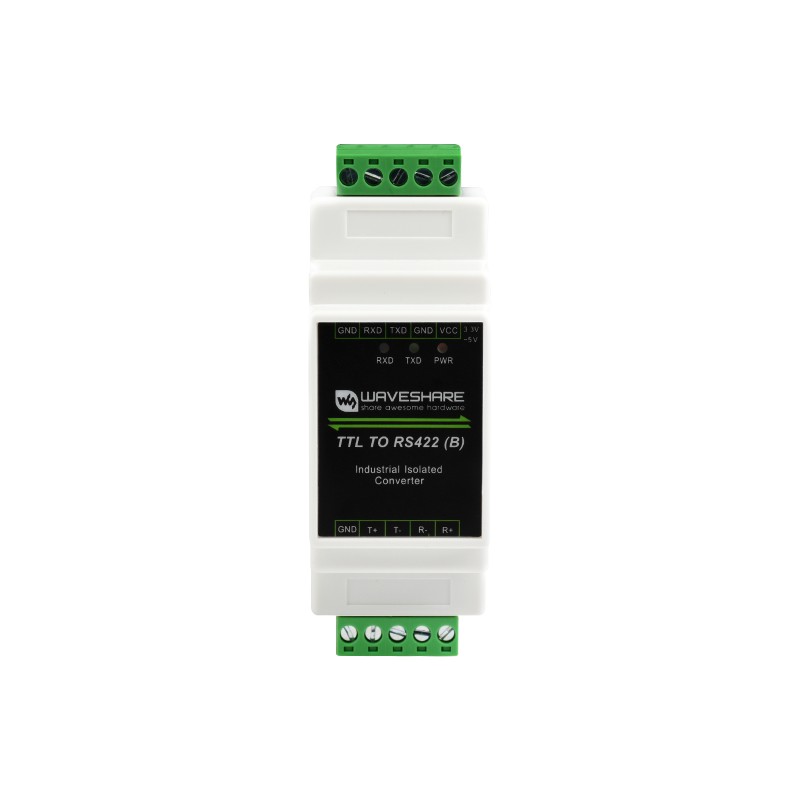

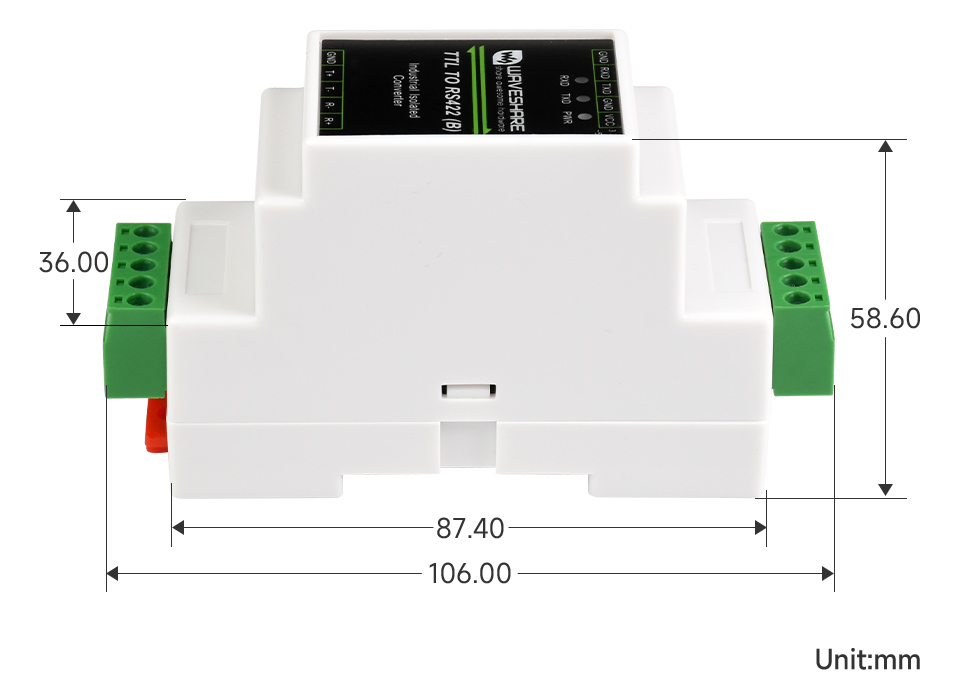

- Wymiary: 106.0 × 58.6 × 36.0 mm
Zawartość zestawu
- Konwerter TTL TO RS422 (B) x1
- Mały śrubokręt x1
