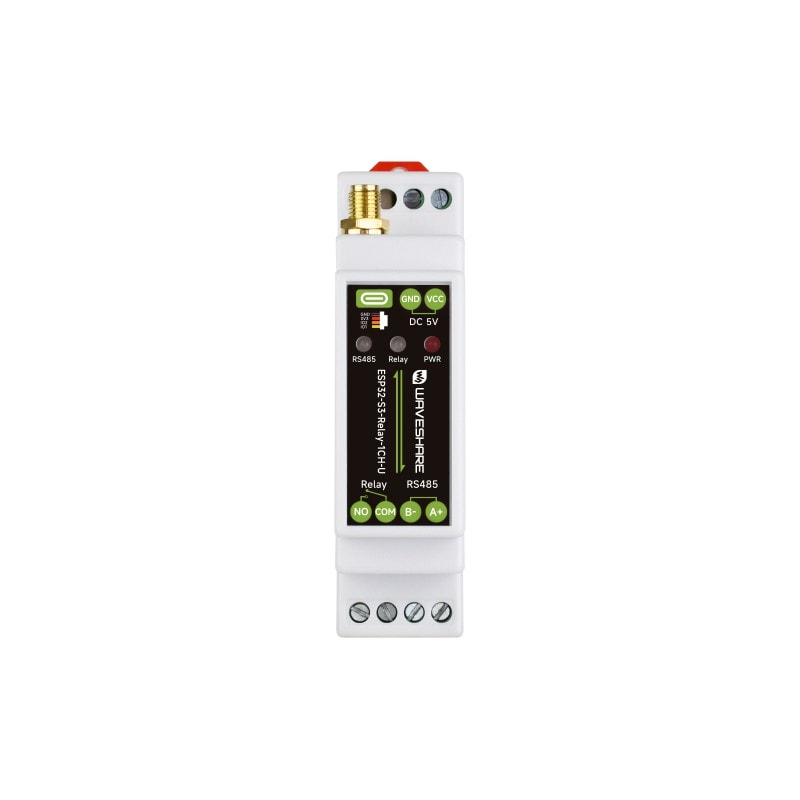

Przemysłowy moduł przekaźnika ESP32-S3-Relay-1CH-U WiFi RS485 10A z anteną SMA Waveshare
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

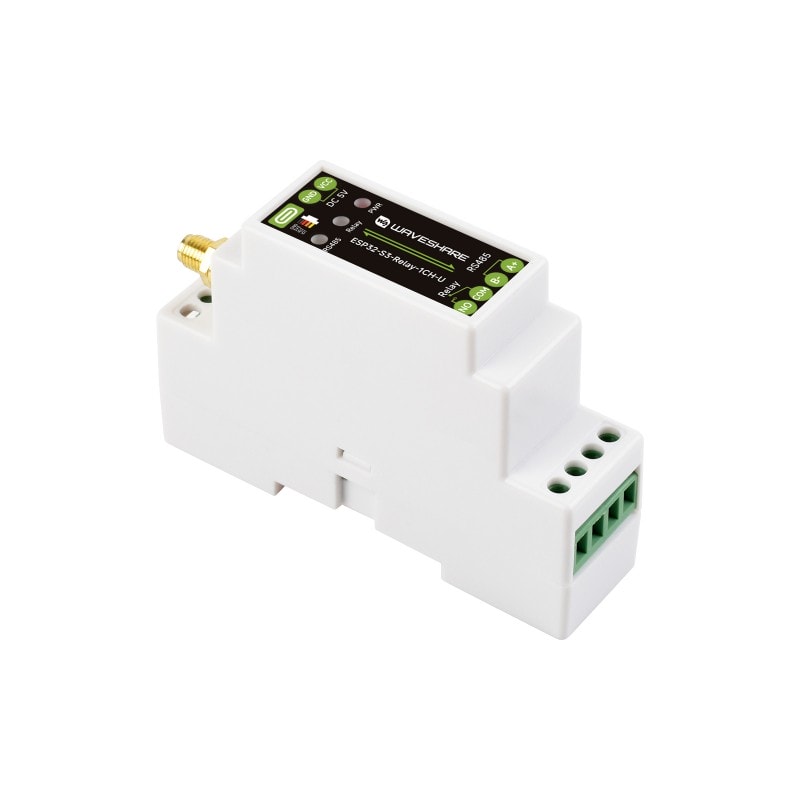

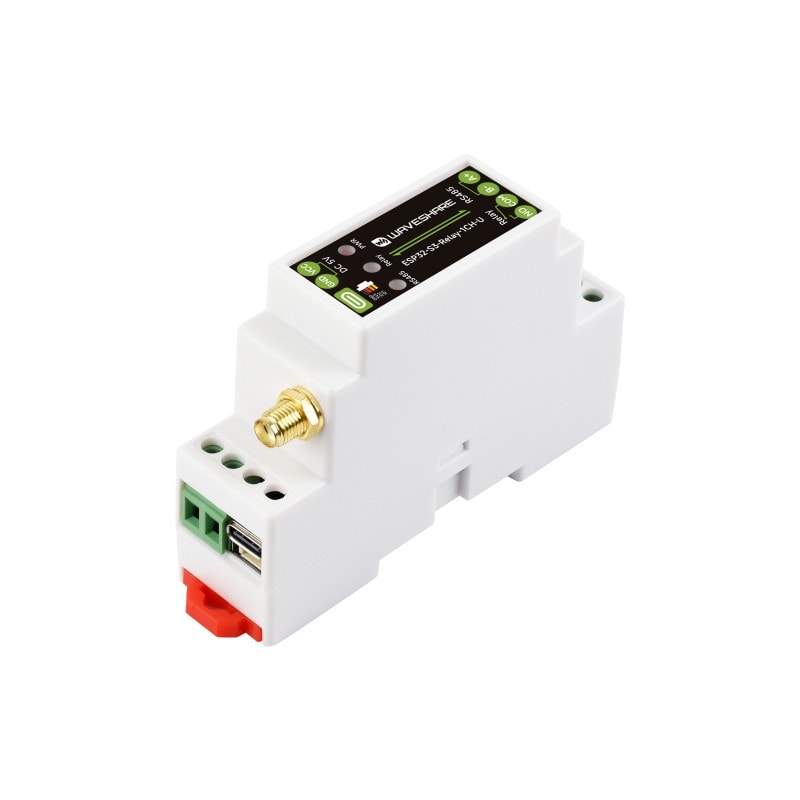

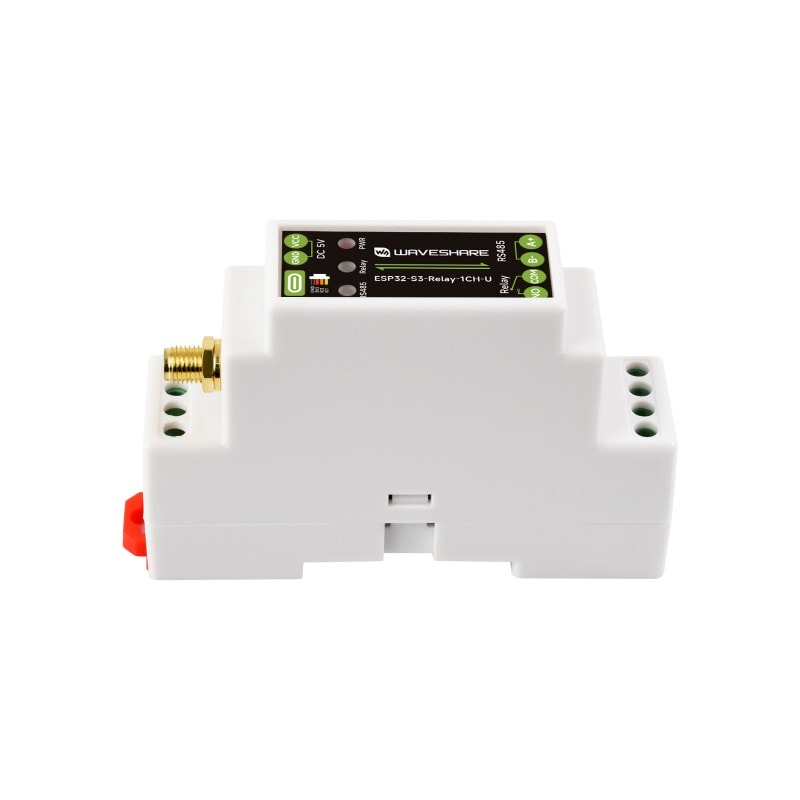

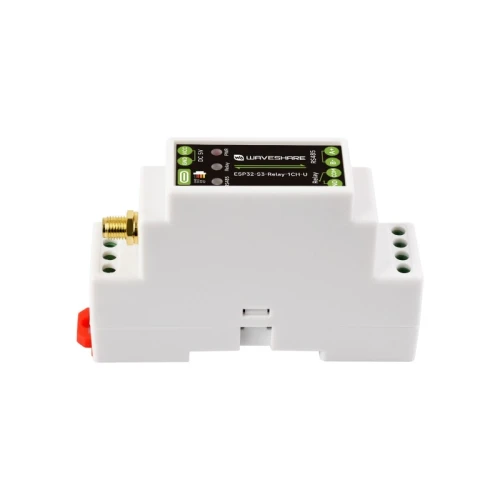

Przemysłowy 1-kanałowy moduł przekaźnika WiFi ESP32-S3 z zewnętrzną anteną SMA – Waveshare ESP32-S3-Relay-1CH-U
Przemysłowy moduł przekaźnikowy ESP32-S3-Relay-1CH-U wyposażony w jeden przekaźnik 10A, komunikację Wi-Fi 2,4 GHz, Bluetooth 5 (LE) oraz izolowany interfejs RS485. Wersja 1CH-U posiada złącze SMA i domyślnie korzysta z dołączanej anteny zewnętrznej 2,4 GHz, w odróżnieniu od wariantu ze standardową anteną wbudowaną. Moduł wyposażono w układy izolacji i zabezpieczeń oraz obudowę umożliwiającą montaż na szynie DIN.
Najważniejsze cechy:
- Mikrokontroler ESP32-S3 z dwurdzeniowym procesorem Xtensa 32-bit LX7 o taktowaniu do 240 MHz.
- Komunikacja bezprzewodowa Wi-Fi 2,4 GHz oraz Bluetooth 5 (LE).
- Zewnętrzna antena 2,4 GHz podłączana przez złącze SMA, aktywna w konfiguracji fabrycznej.
- Dołączona antena SMA o zysku 4 dB.
- Przekaźnik jednokanałowy o obciążalności styków do 10 A przy 250 V AC lub 30 V DC.
- Izolowany interfejs RS485 do komunikacji z urządzeniami przemysłowymi, np. Modbus.
- Układ RTC PCF85063 umożliwiający realizację zadań czasowych.
- Port USB-C do zasilania, programowania i komunikacji.
- Izolacja zasilania, izolacja transoptorowa i cyfrowa oraz zabezpieczenia przeciwprzepięciowe.
- Wskaźniki LED zasilania, stanu przekaźnika oraz transmisji RS485 (TX/RX).
- Obudowa z uchwytem do montażu na szynie DIN 35 mm.

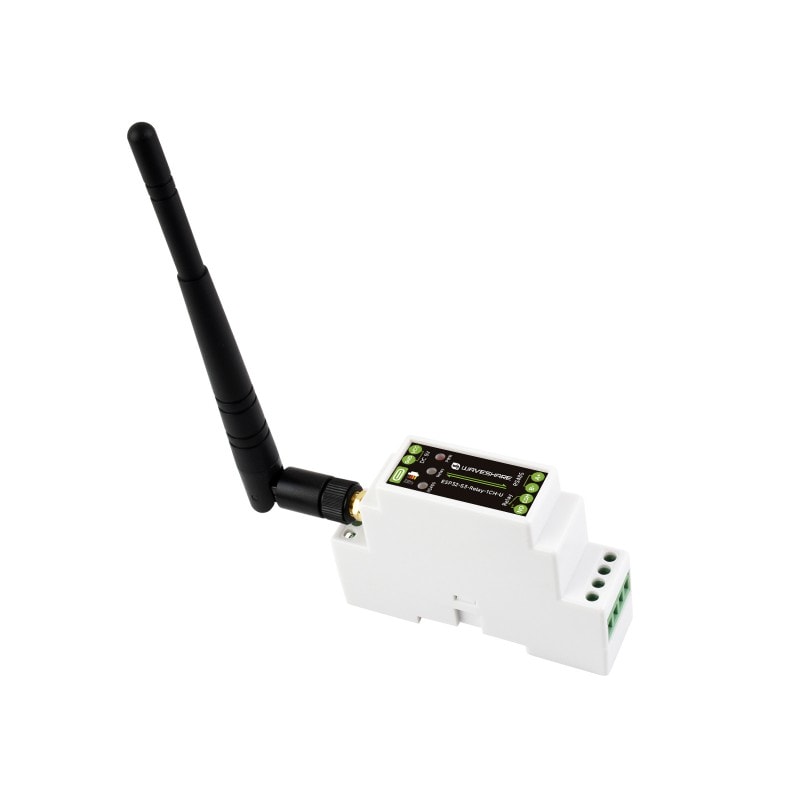

Zewnętrzna antena SMA – wersja ESP32-S3-Relay-1CH-U
Wariant ESP32-S3-Relay-1CH-U jest fabrycznie skonfigurowany do pracy z anteną zewnętrzną podłączaną przez złącze SMA. W zestawie znajduje się antena 2,4 GHz o zysku 4 dB. Rozwiązanie umożliwia odpowiednie ustawienie anteny względem punktu dostępowego Wi-Fi i poprawę warunków komunikacji bezprzewodowej w zależności od miejsca montażu.
W odróżnieniu od standardowego modelu ESP32-S3-Relay-1CH, który domyślnie wykorzystuje antenę ceramiczną na płytce, wersja 1CH-U korzysta fabrycznie z anteny zewnętrznej. Zmiana na antenę wbudowaną wymaga modyfikacji konfiguracji sprzętowej przez przelutowanie odpowiedniego rezystora.
Bezpieczeństwo i zaawansowana izolacja
Moduł posiada zintegrowane układy ograniczające wpływ zakłóceń oraz przepięć na pracę urządzenia. Zastosowano izolację zasilania, izolację cyfrową ścieżek sygnałowych oraz izolację transoptorową sterowania przekaźnikiem. Rozwiązania te zwiększają odporność układu na zakłócenia występujące w instalacjach automatyki przemysłowej.

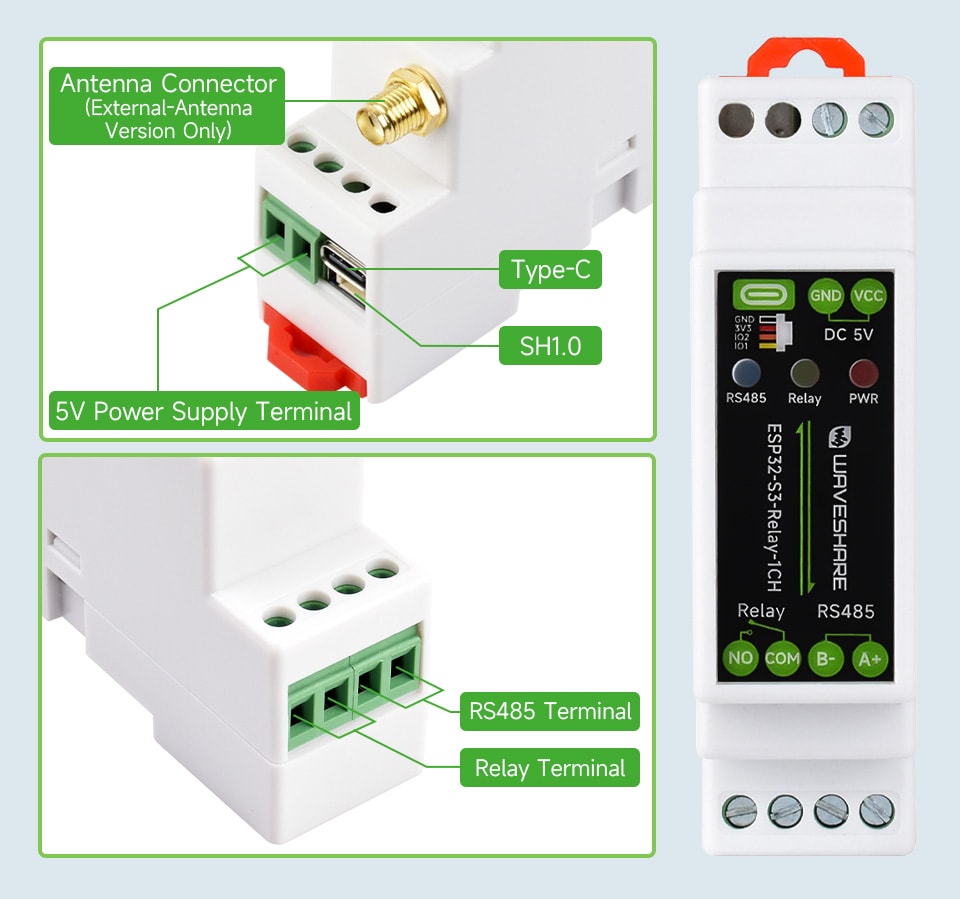

Schemat podłączenia i opis wyprowadzeń

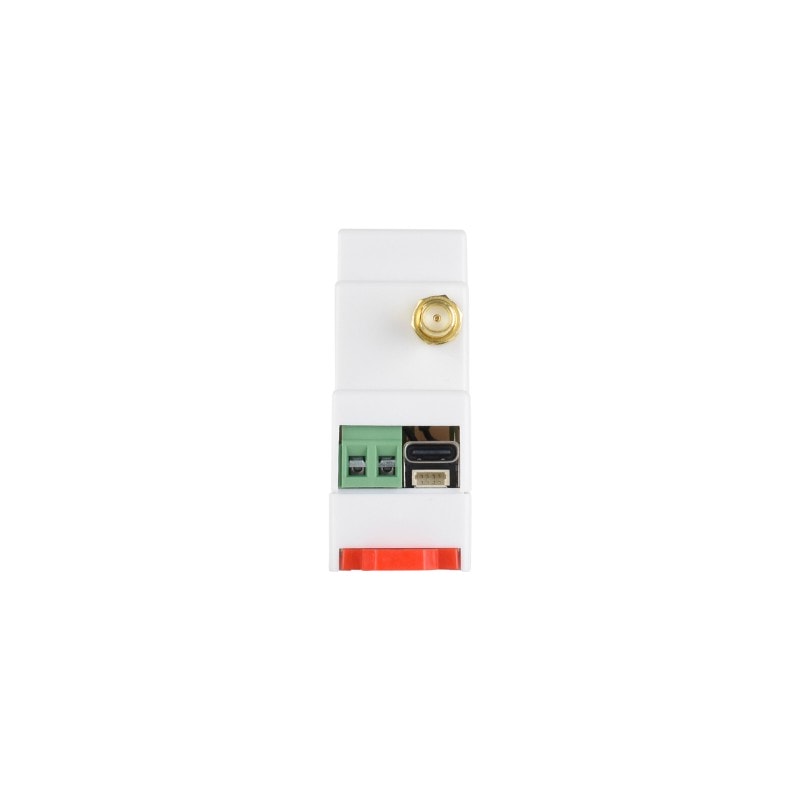

Zasilanie i złącza systemowe
- Złącze śrubowe zasilania: wejście 5 V DC, zaciski dodatni i ujemny.
- Port USB-C: zasilanie, programowanie i komunikacja USB.
- Złącze SH1.0: wyprowadzenia GND, 3,3 V, GPIO2 i GPIO1.
- Złącze SMA: podłączenie zewnętrznej anteny Wi-Fi/Bluetooth 2,4 GHz.
Dolna listwa zaciskowa
- Interfejs RS485: linie sygnałowe A+ oraz B-.
- Wyjście przekaźnika: COM (styk wspólny) oraz NO (styk normalnie otwarty).
Budowa płyty głównej
- ESP32-S3: dwurdzeniowy mikrokontroler do 240 MHz z Wi-Fi 2,4 GHz i Bluetooth LE.
- Przetwornica DC-DC: wyjście 3,3 V o wydajności do 2 A.
- Złącza goldpin 2,0 mm: do podłączania dodatkowych modułów.
- Złącze śrubowe zasilania: wejście 5 V DC.
- Port USB-C: zasilanie, programowanie i komunikacja.
- Złącze baterii RTC SH1.0: podtrzymanie czasu układu PCF85063.
- Antena ceramiczna: wbudowana na płytce, nieaktywna w domyślnej konfiguracji wersji 1CH-U.
- Tor anteny zewnętrznej: fabrycznie aktywny w wersji 1CH-U, ze złączem SMA do podłączenia anteny.
- Wskaźniki LED: PWR, RELAY oraz RS485 (TX zielony, RX niebieski).
- Izolacja sprzętowa: transoptory, izolacja cyfrowa i izolowane zasilanie.
- Przyciski BOOT i RESET: obsługa programowania i restartu mikrokontrolera.
- Diody TVS: tłumienie przepięć i impulsów przejściowych.
- Przekaźnik: obciążalność styków do 10 A przy 250 V AC lub 30 V DC.
- Rezystor terminujący RS485: 120 Ω, aktywowany zworką.
Specyfikacja techniczna
- Producent: Waveshare
- Model: ESP32-S3-Relay-1CH-U
- Mikrokontroler: ESP32-S3 (domyślnie ESP32-S3R8)
- Procesor: dwurdzeniowy Xtensa LX7, do 240 MHz
- Łączność: Wi-Fi 2,4 GHz 802.11 b/g/n, Bluetooth 5 (LE)
- Antena: zewnętrzna 2,4 GHz, złącze SMA
- Zysk anteny w zestawie: 4 dB
- Domyślna konfiguracja RF: antena zewnętrzna
- Zasilanie: 5 V DC przez USB-C lub złącze śrubowe
- Liczba przekaźników: 1
- Typ styku: NO (normalnie otwarty)
- Obciążalność przekaźnika: do 10 A / 250 V AC lub 10 A / 30 V DC
- Izolacja przekaźnika: transoptorowa
- Interfejs RS485: izolowany galwanicznie
- Zabezpieczenia RS485: TVS, ochrona przepięciowa i ESD
- Kierunek transmisji RS485: sterowanie automatyczne
- Terminacja RS485: rezystor 120 Ω, aktywowany zworką
- Zegar RTC: PCF85063
- Wskaźniki LED: zasilanie, przekaźnik, RS485 TX/RX
- Obudowa: ochronna, do montażu na szynie DIN 35 mm
- Wymiary modułu z obudową: 91,6 × 23,3 × 58,7 mm

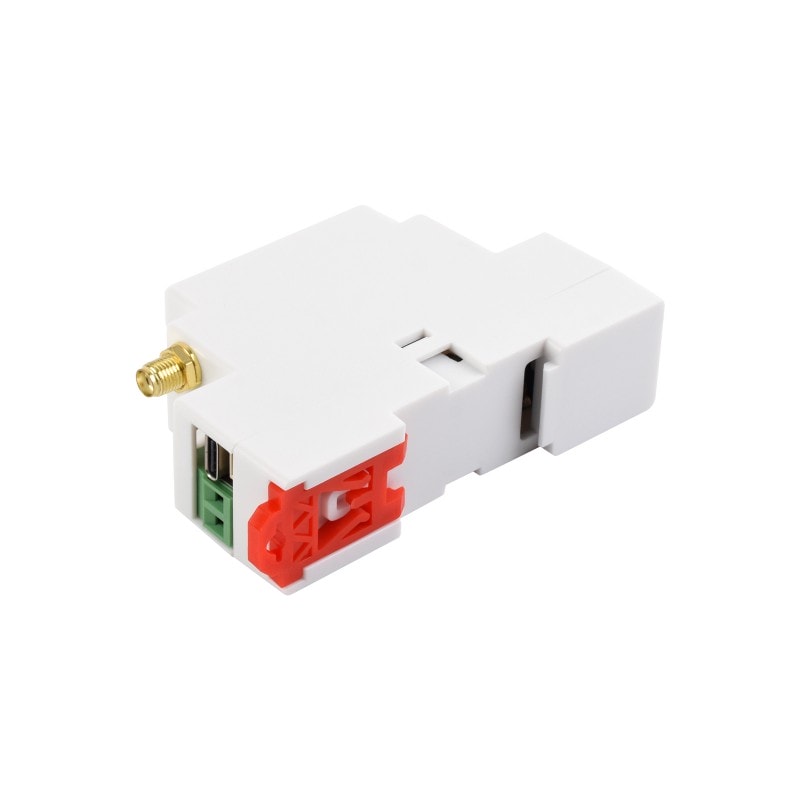

Obudowa na szynę DIN i wymiary
Moduł znajduje się w obudowie przystosowanej do montażu na standardowej szynie DIN 35 mm. Umożliwia to instalację w rozdzielnicach, szafach sterowniczych i innych systemach automatyki. Wersja ESP32-S3-Relay-1CH-U dodatkowo pozwala na podłączenie anteny zewnętrznej przez złącze SMA.

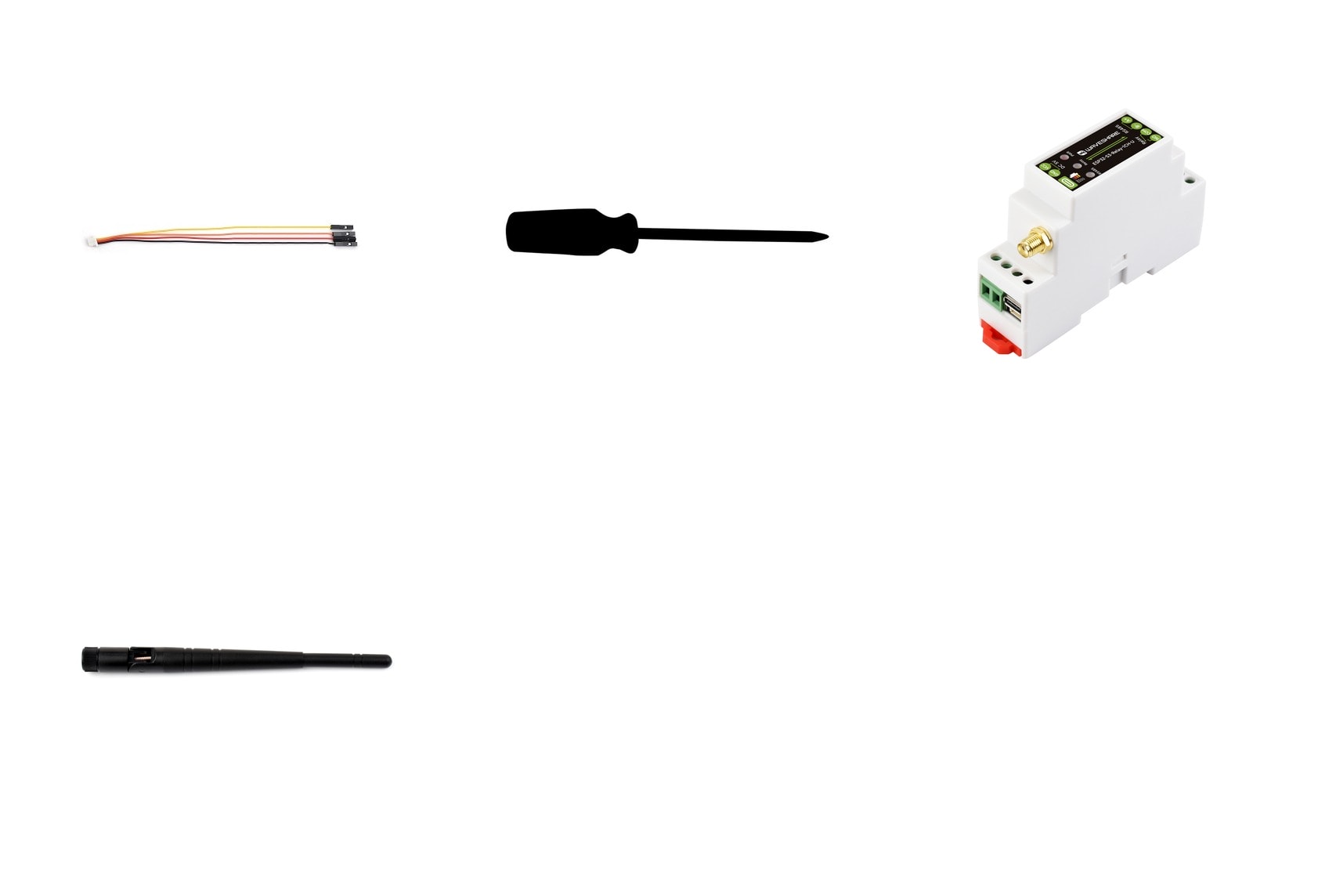

Zawartość zestawu
- Moduł Waveshare ESP32-S3-Relay-1CH-U – 1 szt.
- Zewnętrzna antena SMA 2,4 GHz 4 dB – 1 szt.
- Przewód SH1.0 4-pin (ok. 150 mm) – 1 szt.
- Śrubokręt płaski – 1 szt.
