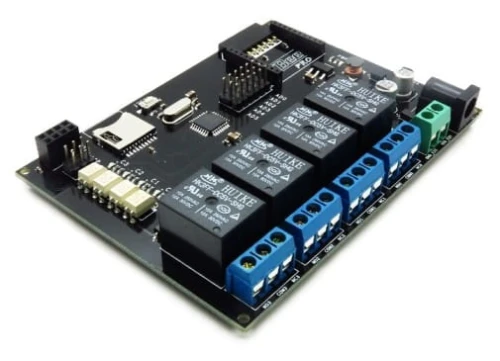

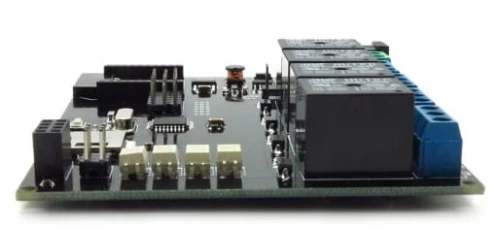

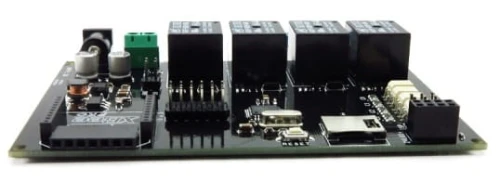

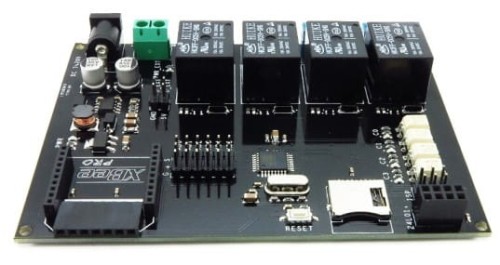

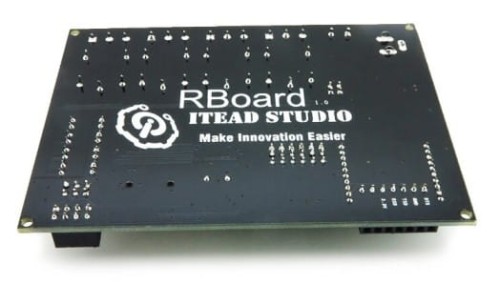

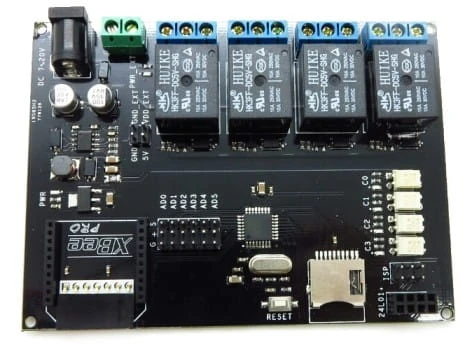

RBoard Płytka zgodna z Arduino
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
Overview
Rboard to wyjątkowa płyta Arduino, która zawiera 4 kanały izolowanych przekaźników, gniazdo XBee i ATMega328. Ta płyta doda kontrolę przekaźników, a także łączność bezprzewodową do twoich projektów. Doskonale nadaje się do wszystkiego, od automatyki domowej po sterowanie robotami. Możliwości są nieskończone!
Features
-
4 izolowane kanały transoptora -
4 mechaniczne przekaźniki ze wskaźnikiem stanu LED -
Porty „NC” i „NO” dla każdego przekaźnika -
ATMega328P z nagłówkami interfejsu XBee, gniazdem Micro SD -
Z bootloaderem Arduino Duemilanove
Hardware
| Pin of Arduino | Description |
| D0 | RxD |
| D1 | TxD |
| D2 | XBee Reset |
| D3 | nRF24L01+_IRQ |
| D4 | Relay 0 |
| D5 | Relay 1 |
| D6 | Relay 2 |
| D7 | Relay 3 |
| D8 | nRF24L01+_CE |
| D9 | nRF24L01+_CS |
| D10 | SD_CS |
| D11 | SPI_MOSI |
| D12 | SPI_MISO |
| D13 | SPI_SCK |
| A0 | AD0 |
| A1 | AD1 |
| A2 | AD2 |
| A3 | AD3 |
| A4 | AD4/IIC_SCL |
| A5 | AD5/IIC_SDA |
PWR_EXT Setting
Rboard jest przeznaczony do izolowania aplikacji przemysłowych za pomocą zewnętrznego źródła zasilania.
Tak więc po zdjęciu zworek na PWR_EXT, użyj zacisku DC 7-20 do ATMega328 i całego zasilania obwodu cyfrowego,
i zasil przekaźnik 5V za pomocą zacisku PWR_EXT napięciem 5 V, będą 2 całkowicie izolowane układy zasilania
dla części sterownika i części przekaźnika .
Jeśli nie potrzebujesz tak rygorystycznej izolacji elektrycznej, załóż zworki na PWR_EXT, wtedy nie potrzebujesz dodatkowego zasilania, przekaźniki będą zasilać przez zacisk DC 7-20 tak samo jak część kontrolera - ale jest też opto -izolacja między I / O przekaźnikiem a sterownikiem.
Note
RBoard nie ma połączenia USB. Potrzebujesz więc adaptera USB / szeregowego - zalecamy płytkę zabezpieczającą Foca FT232RL.
Specification
| Microcontroller | ATMega328P |
| Max Frequency | 16MHz |
| RAM Capacity | 2K |
| FLASH Capacity | 32K |
| External Resources | Onboard SD socket Electronic Brick Interface |
| Power Supply | External 12V External 24V External 5V External 7V External 9V |
| I/O Operation Level | 3.3V |
| Board Size | 79mm X 106mm |
| Model | IM120618001 |
| Version | 1.0 |
| Weight | 80.00g |
| Accessories | No |
