Radio FM stereo 76 MHz-108 MHz DIY HEX3653 zestaw do samodzielnego montażu

Odbiornik radiowy FM stereo DIY Zestaw elektroniczny 76 MHz-108 MHz

Radio FM do samodzielnego montażu jest idealnym rozwiązaniem do nauki elektroniki oraz lutowania. Można połączyć naukę z zabawą i cieszyć się dobrej jakości muzyką wprost z własnoręcznie złożonego radia!

Specyfikacja modułu:





• Napięcie zasilania: 1,8 V-3,6 V ( dwie baterie 1.5V AA)
• Pobór prądu: 30 mA
• Częstotliwość: 76÷108 MHz
• Modulacja: FM
• Wyjście słuchawkowe: 32 ohm
• Wyjście audio: 200mV
• Dekodowanie: stereo z separacją 35 dB
• Regulacja głośności: cyfrowa
• Kontrola: przyciski
• Wymiary PCB: 55 x 28mm

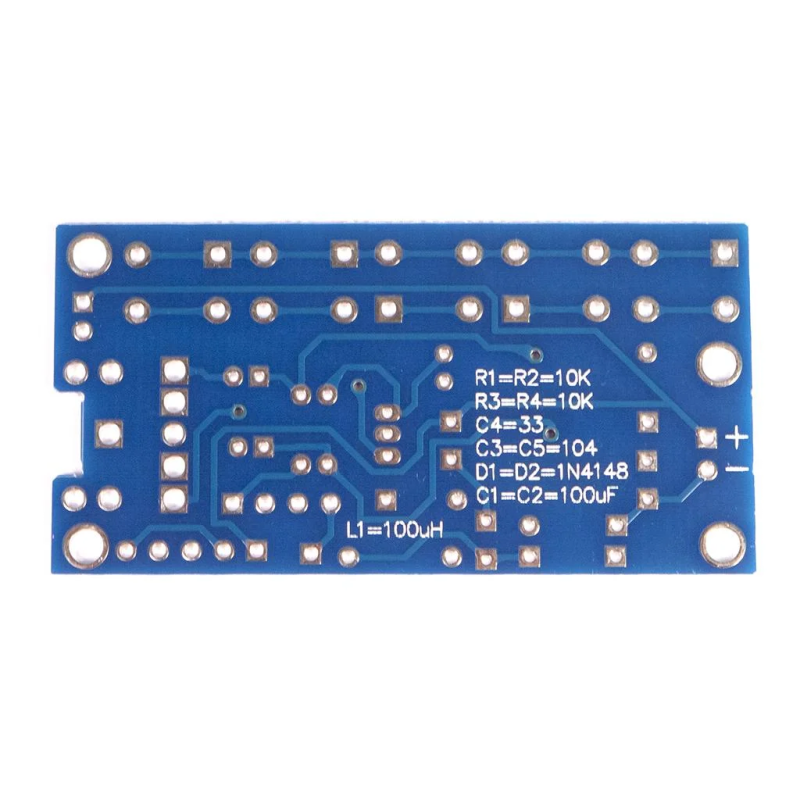

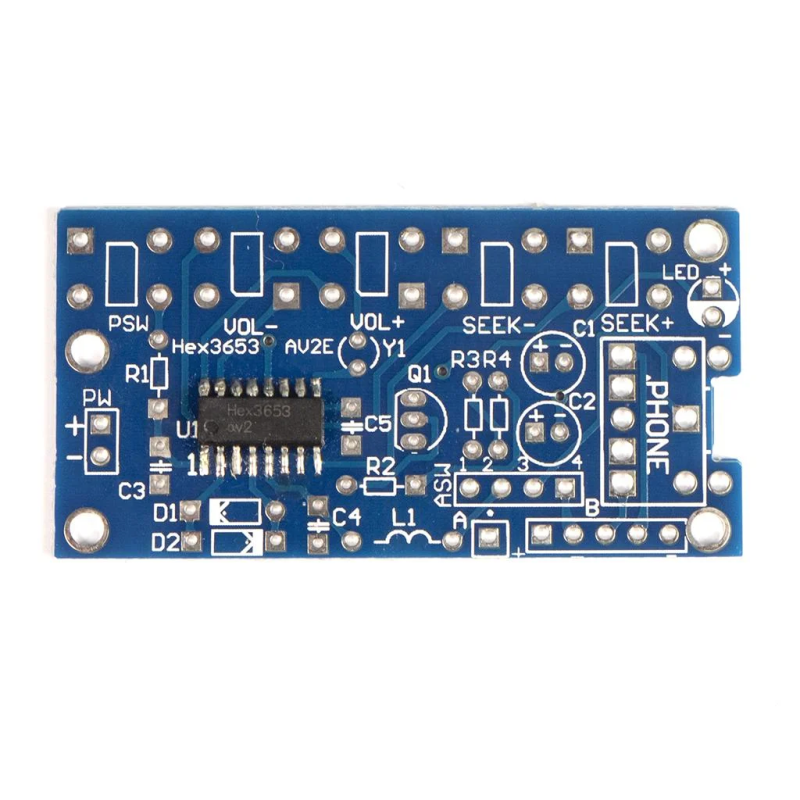

Elementy układu oraz sposób montażu:

1. Montaż układu standardowo zaczynamy od elementów najmniejszych aż do największych.
2. Na płytce znajduje się jeden układ SMD HEX3653 jest oznaczony kropką w miejscu pinu 1 zgodnie z opisem na PCB.
3. Diody D1, D2 1N4148 są takie same montując je należy zwrócić uwagę na polaryzację oznaczona paseczkiem.
4. Kondensator C3 33pf oznaczony na obudowie 33, montujemy dowolnie (brak plusa i minusa) to samo tyczy się kondensatorów C3,C5 100nF oznaczonych jako 104.
5. Rezystory R1,R2,R3,R4 wszystkie o wartości 10kΩ, sposób montażu nie ma znaczenia, rozpoznamy je po oznaczeniach paskowych paski: czarny, brązowy i pomarańczowy to właśnie nasze rezystory 10kΩ.
6. Podobnie do rezystorów wygląda cewka L1 100uH, tu również nie ma znaczenia jak ją wlutujemy.
7. Kondensatory elektrolityczne C1 C2 100uF tu również ważna jest polaryzacja, na obudowie kondensatora najdziemy opis, gdzie jest minus.
8. Y1 kwarc 32,768 kHz, sposób montażu nie ma znaczenia.
9. Dioda LED - dłuższa nóżka diody to Anoda czyli nasz plus, a krótsza to katoda czyli minus.
10. Tranzystor Q1 montujemy zgodnie z rysunkiem obudowy na płytce PCB.
11. Przyciski, sposób montażu ma znaczenie, lecz układ pól lutowniczych nie pozwoli na błędne włożenie przycisku.
12. Na koniec zostawiamy gniazdo słuchawkowe, listwę goldpin w polach ASW.
13. Zasilanie: koszyk na baterie lutujemy w miejsce PW, przewód czerwony to plus, czarny to minus.

Podłączenie anteny:

Jako antena może służyć zewnętrzny przewód wlutowany w pole blisko listwy goldpin oznaczone jako  "A" lub kabel słuchawek. W zależności od tego z jakiego rodzaju anteny korzystamy musimy w odpowiedni sposób zmienić ustawienie zworki na listwie goldpin.

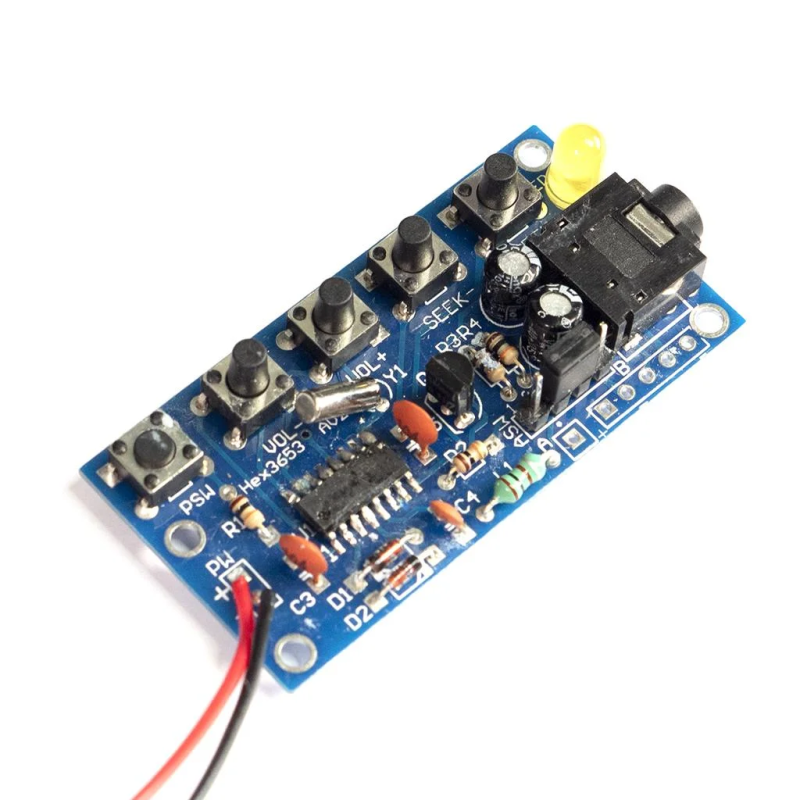

 Prawidłowo zmontowany układ radia z HEX3653

Uruchomienie radia FM z układem HEX3653:

Po złożeniu obwodu i podłączeniu zasilania naciśnij przycisk zasilania PW, radio zacznie działać, naciśnij SEEK + aby wyszukać  częstotliwości wyższej lub  SEEK- aby wyszukać częstotliwości niższej, automatyczne wyszukiwanie sygnałów radiowych. Przyciski regulacji głośności (VOL +, VOL-)

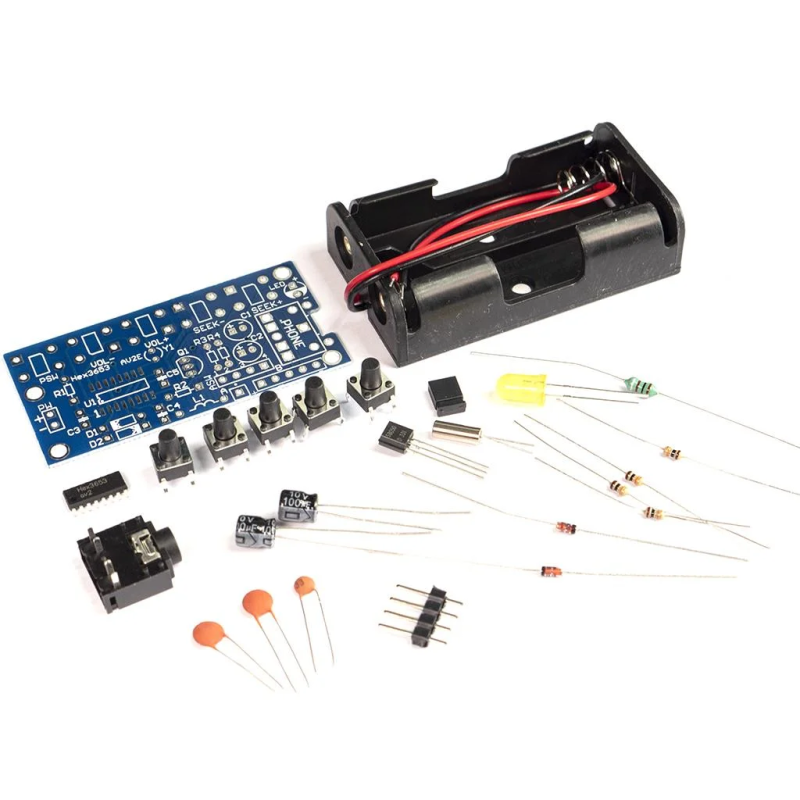

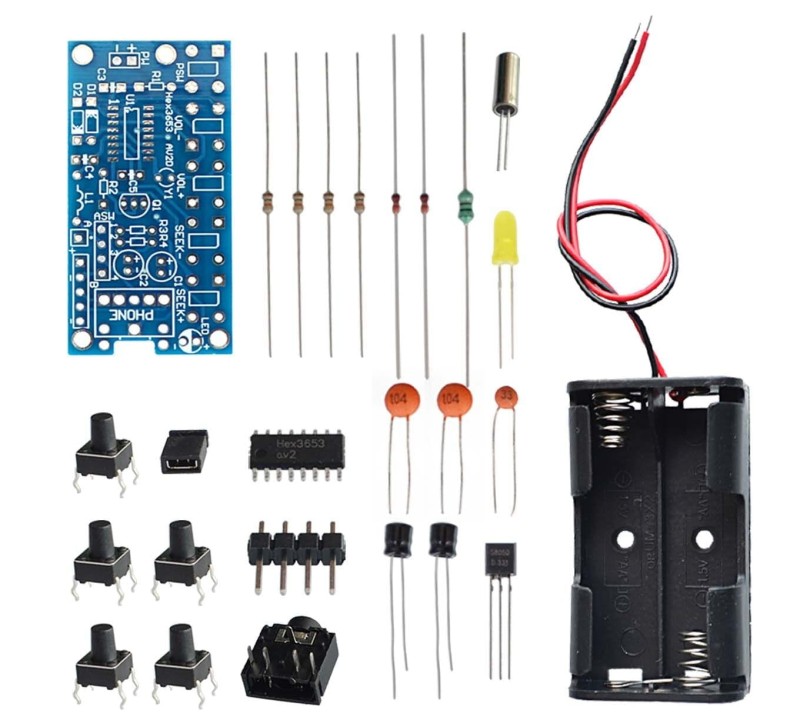

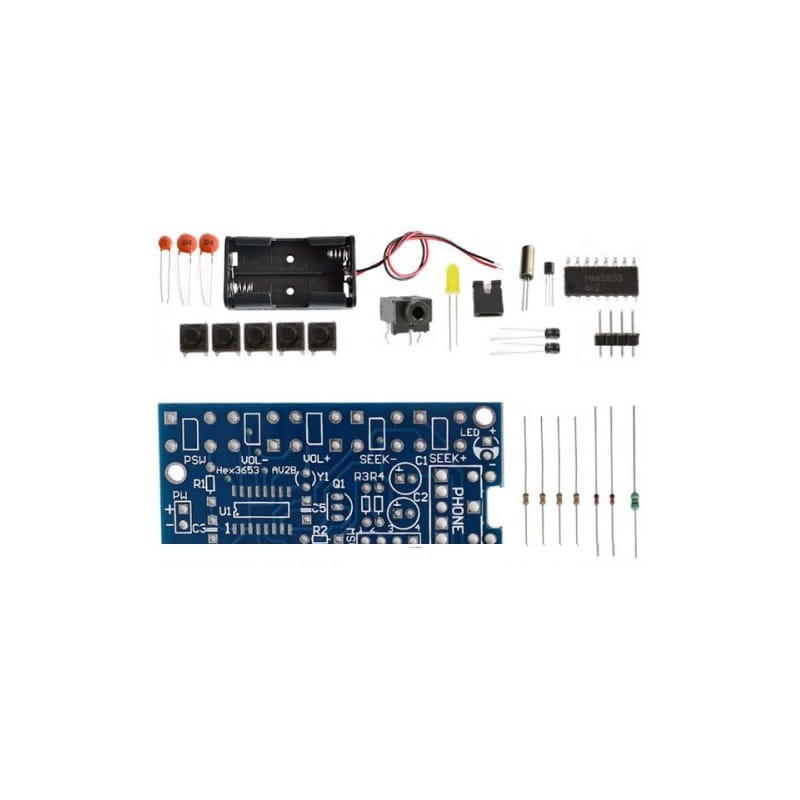

Zestaw zawiera:
