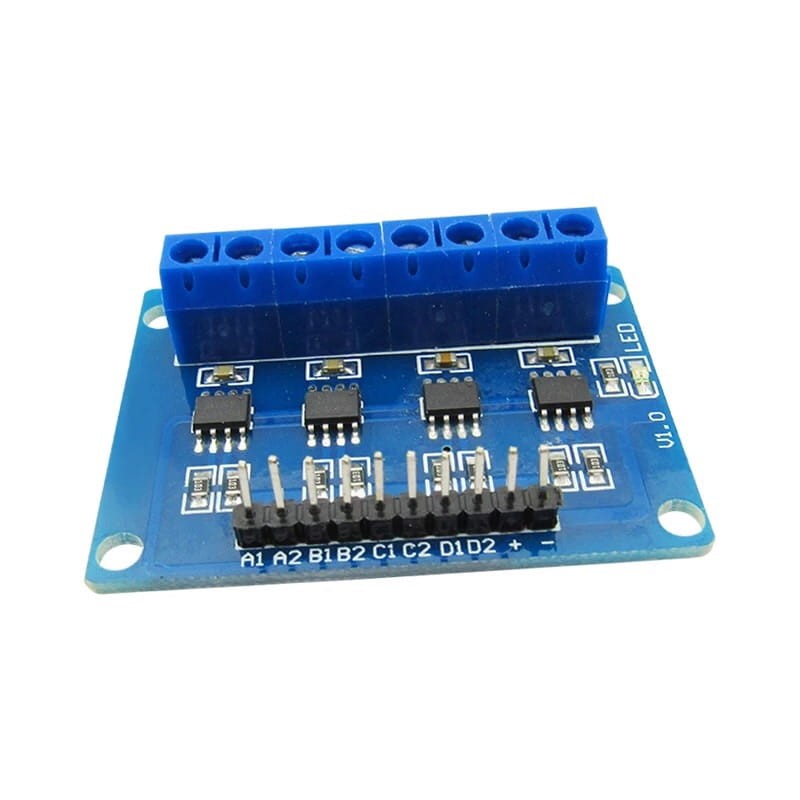

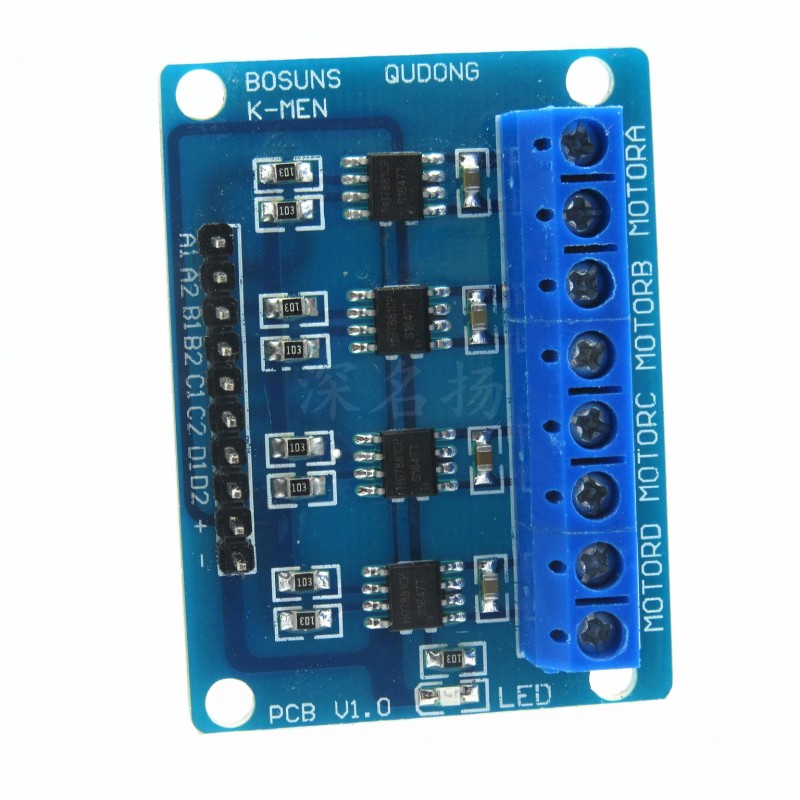

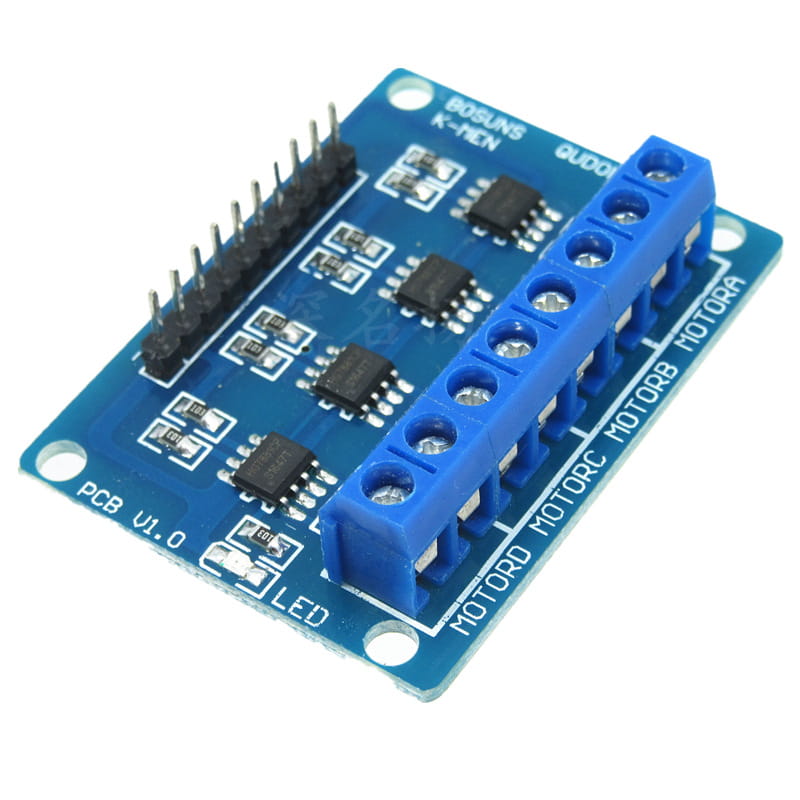

Sterownik 4 silników DC na HG7881 (L9110)
towar niedostępny
Opis
Sterownik na układach HG7881 - mostkach typu H. Sterownik umożliwia sterowanie kierunkiem obrotów 4 silników DC lub 2 silnikami krokowymi.
Parametry układu HG7881 (L9110):
- napięcie pracy: 2.5-12V DC
- maksymalny prąd: 800mA
Opis wyprowadzeń sterownika:
- A1,A2 - wejścia sterujące dla pierwszego silnika podłączonego do wyjść MOTORA, stan wysoki na jednym z wyprowadzeń uruchamia obroty silnika
w jedną stronę, na drugim w drugą stronę, stan wysoki podajemy jednocześnie tylko na jedno z wejść.
Analogicznie dla wejść B1,B2, C1,C2 itp - +,- - wejście napięcia zasilania
Wymiary modułu:
49mm x 36mm
