Sterownik beznapięciowy z wejściem na krańcówkę do bramy pieca i wgranym oprogramowaniem SUPLA
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

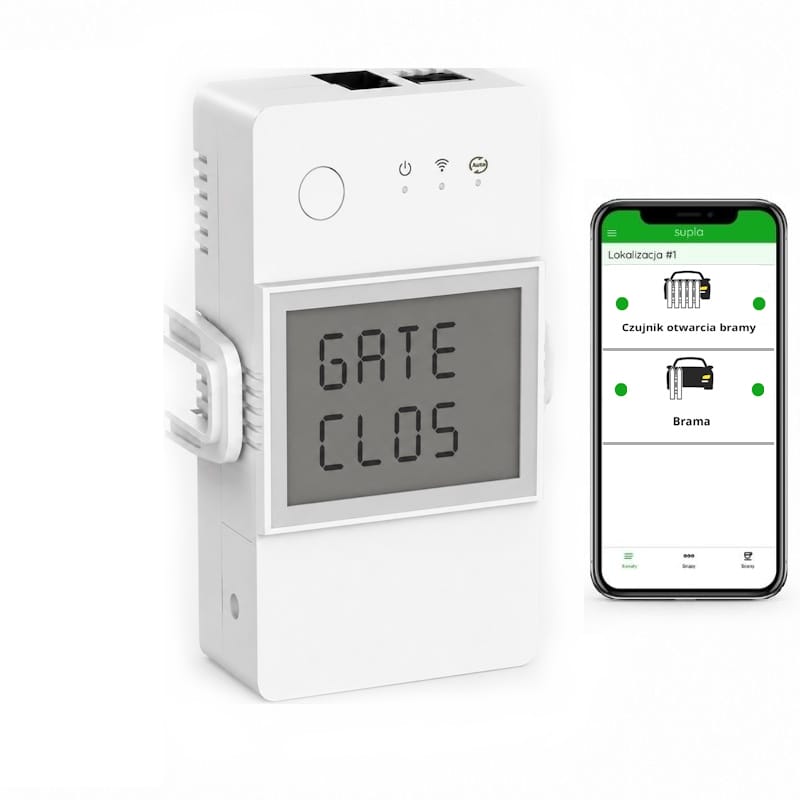

Sterownik beznapięciowy THR316D GATE z oprogramowaniem SUPLA do bramy i pieca
Sterownik THR316D GATE z wgranym oprogramowaniem SUPLA służy do sterowania bramą, furtką oraz innymi urządzeniami wymagającymi wyjścia beznapięciowego lub napięciowego 230 V. Urządzenie posiada wyświetlacz LCD, wejście na czujnik krańcowy oraz obsługę lokalnych pilotów Bluetooth zgodnych z eWeLink-Remote.
Najważniejsze cechy:
- Wgrane oprogramowanie SUPLA.
- Wyjście beznapięciowe NO/NC do sterowania bramami, kotłami, pompami i automatyką.
- Wyjście napięciowe 230 V AC do sterowania odbiornikami sieciowymi.
- Wejście na czujnik krańcowy z przewodem zakończonym wtykiem 4P4C.
- Wbudowany ekran LCD wskazujący tryb pracy oraz stan krańcówki.
- Obsługa pilotów Bluetooth zgodnych z eWeLink-Remote.
- Sterowanie przez aplikację SUPLA, pilot Bluetooth lub przycisk na obudowie.
- Montaż na listwie DIN przy użyciu dołączonego uchwytu.

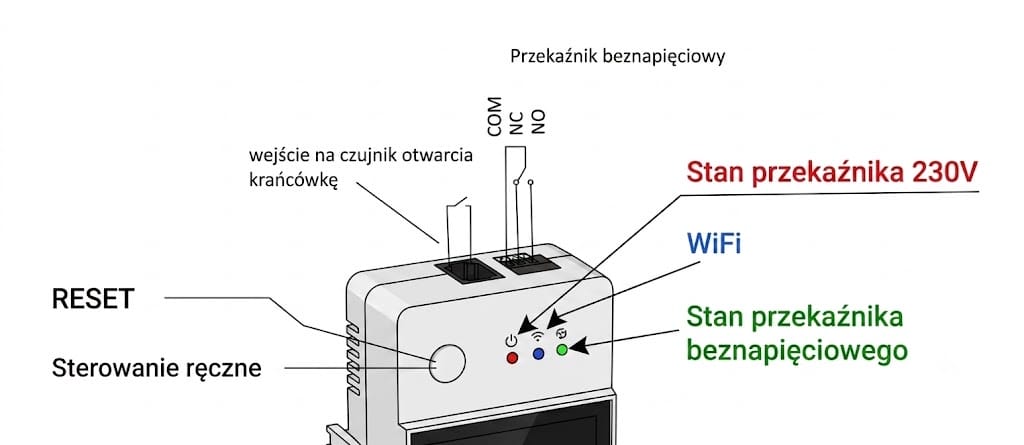

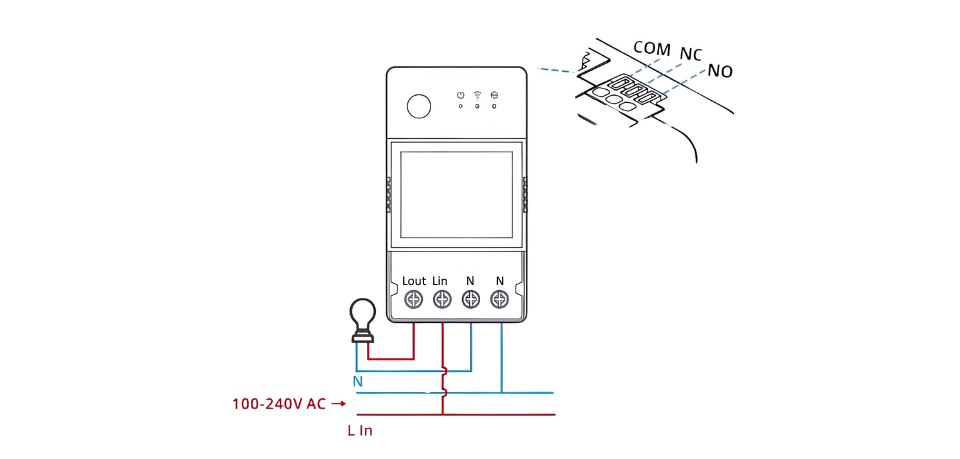

Wyjścia sterujące
Sterownik posiada dwa niezależne typy wyjść: wyjście napięciowe 230 V AC oraz wyjście beznapięciowe NO/NC. Wyjście beznapięciowe może być używane do sterowania bramami, piecami, pompami ciepła, kotłami lub innymi urządzeniami wymagającymi styku bezpotencjałowego.
- Sterowanie przekaźnikiem beznapięciowym: przyciskiem na obudowie, pilotem Bluetooth lub aplikacją SUPLA.
- Sterowanie przekaźnikiem napięciowym: pilotem Bluetooth lub aplikacją SUPLA.
Wejście na czujnik krańcowy
THR316D GATE posiada wejście przeznaczone do podłączenia czujnika krańcowego. W zestawie znajduje się przewód o długości około 1 m zakończony wtykiem 4P4C.
- Na wejście krańcówki nie należy podawać napięcia.
- Zalecana długość przewodu do krańcówki: maksymalnie 2 m.

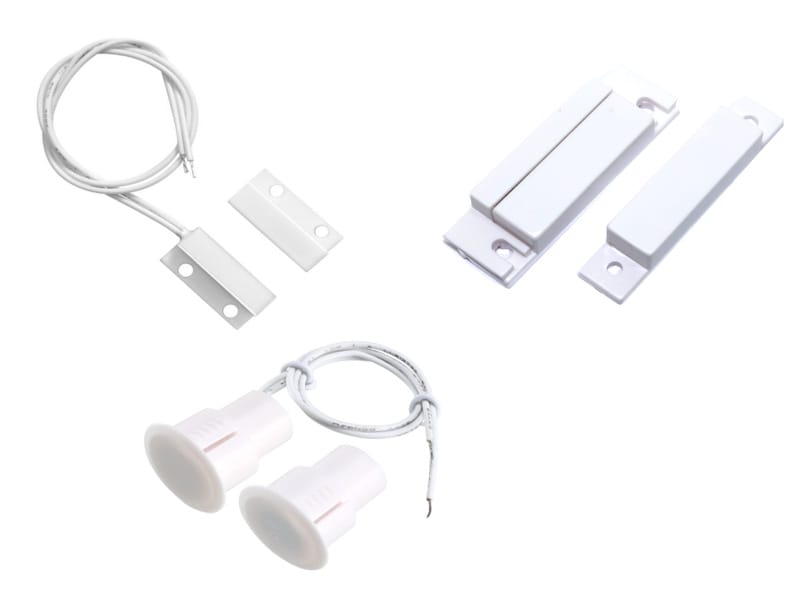

- Sterownik współpracuje z dowolnym kontaktronowym czujnikiem krańcowym, np. MC-31, MC-38, RC-36.

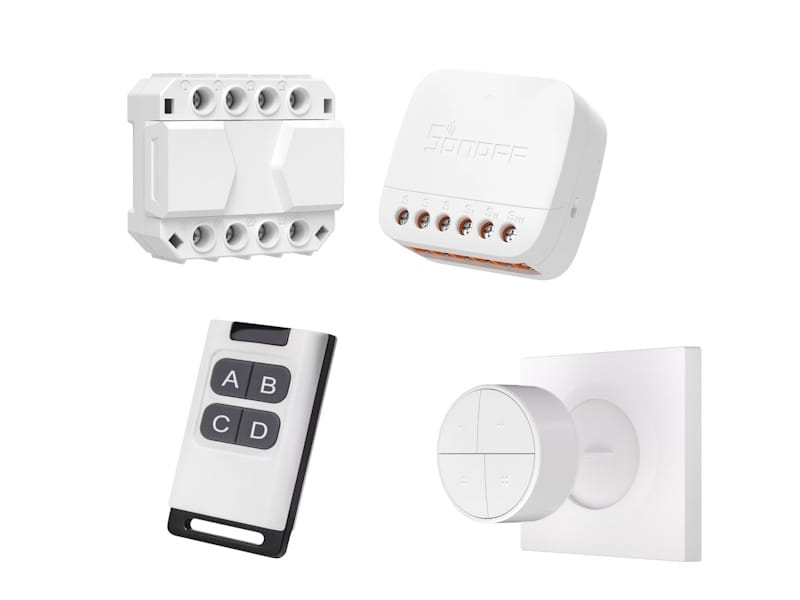

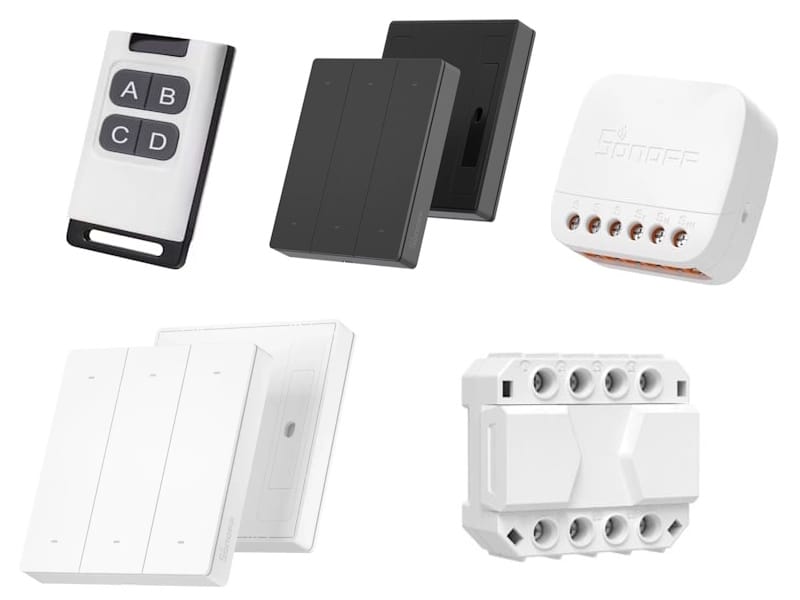

Piloty Bluetooth i eWeLink-Remote
Sterownik współpracuje tylko z pilotami Bluetooth zgodnymi z systemem eWeLink-Remote, takimi jak S-Mate, S-Mate2 oraz SNZB-01M. Piloty dodaje się przez konfigurator urządzenia dostępny pod adresem 192.168.4.1 lub pod aktualnym adresem IP sterownika.
- Obsługiwane piloty: S-Mate, S-Mate2, SNZB-01M.
- Maksymalna liczba pilotów: 4 dla każdego przekaźnika.
- Zasięg w otwartym terenie: około 20 m.
- Zasięg w pomieszczeniach: zwykle maksymalnie przez jedną ścianę.
- Piloty Bluetooth są zalecane głównie do sterowania lokalnego.
Wyświetlacz LCD
Wbudowany wyświetlacz LCD ułatwia lokalny podgląd pracy urządzenia bez konieczności uruchamiania aplikacji. Na ekranie widoczny jest aktualny tryb pracy sterownika oraz stan czujnika krańcowego.
Specyfikacja techniczna
- Model: THR316D GATE
- Oprogramowanie: SUPLA
- Zasilanie: 90–250 V AC
- Maksymalne obciążenie: 16 A / 3500 W
- Wyjście napięciowe: 230 V AC
- Wyjście beznapięciowe: NO/NC
- Maksymalne obciążenie wyjścia beznapięciowego: 1 A
- Łączność WiFi: 2,4 GHz IEEE 802.11 b/g/n
- Zabezpieczenia WiFi: WPA-PSK / WPA2-PSK
- Wyświetlacz: LCD
- Temperatura pracy: 0–40°C
- Wilgotność pracy: 5–90% RH, bez kondensacji
- Obudowa: niepalny ABS
- Montaż: listwa DIN
- Wymiary: 98 × 54 × 31 mm

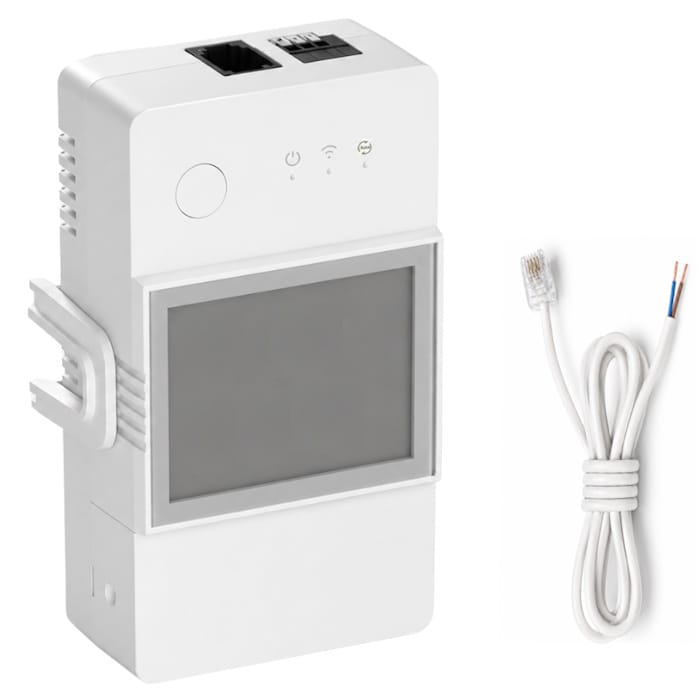

Zawartość zestawu
- Moduł sterujący THR316D ze zmodyfikowanym oprogramowaniem SUPLA
- Uchwyt umożliwiający montaż na listwie DIN
- Przewód połączeniowy z wtyczką 4P4C, około 1 m
Informacja o oprogramowaniu SUPLA
SUPLA to polski, otwartoźródłowy system automatyki budynkowej, który umożliwia sterowanie urządzeniami z poziomu aplikacji mobilnej. Po zmianie oprogramowania sterownik nie współpracuje z aplikacją eWeLink.
Parowanie z aplikacją SUPLA
- Uruchom aplikację SUPLA na smartfonie.
- Wybierz opcję dodania nowego urządzenia.
- Postępuj zgodnie z kreatorem konfiguracji w aplikacji.
- Nie zaleca się ręcznego wpisywania danych przez stronę 192.168.4.1.
- W przypadku zmiany sieci WiFi lub ponownego parowania naciśnij przycisk i przytrzymaj go przez 5 sekund.
- Szybkie miganie diody LED oznacza ponowne uruchomienie trybu parowania.
Bezpieczeństwo i instalacja
- Urządzenie powinno być instalowane wyłącznie przez osoby z odpowiednimi kwalifikacjami.
- Przed montażem należy odłączyć zasilanie instalacji elektrycznej.
- Nie należy przekraczać maksymalnego obciążenia przekaźników.
- Urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń.
- Po zmianie oprogramowania produkt nie współpracuje z aplikacją eWeLink.
- Na wejścia odpowiedzialne za obsługę krańcówki nie należy podawać napięcia.
- Zalecana długość przewodu do krańcówki wynosi maksymalnie 2 m.
Często zadawane pytania FAQ
- Czy THR316D GATE działa z aplikacją eWeLink?
Nie. Po wgraniu oprogramowania SUPLA urządzenie nie współpracuje z aplikacją eWeLink. - Co pokazuje wyświetlacz LCD?
Wyświetlacz pokazuje tryb pracy urządzenia oraz aktualny stan krańcówki. - Czy czujnik krańcowy znajduje się w zestawie?
Nie. W zestawie znajduje się przewód 4P4C, a czujnik krańcowy należy dobrać osobno. - Jak dodaje się piloty Bluetooth?
Piloty dodaje się przez konfigurator urządzenia pod adresem 192.168.4.1 lub pod aktualnym adresem IP sterownika. - Jaki jest zasięg pilotów Bluetooth?
Około 20 m w otwartym terenie. W pomieszczeniach zamkniętych zasięg zwykle obejmuje maksymalnie jedną ścianę.
