Sterownik silnika krokowego EasyDriver V4.4 A3967
towar niedostępny
Opis

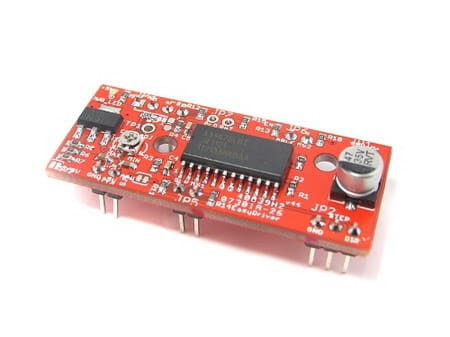

Sterownik silnika krokowego EasyDriver V4.4 zbudowany w oparciu o specjalizowany układ A3967. Współpracuje z silnikami krokowymi o 4,6 i 8 wyprowadzeniach.
Specyfikacja:
- napięcie zasilania sterownika: 7-30V
- maksymalny prąd dostarczany na cewkę silnika: 0.7A
- współpraca z systemami 5V lub 3.3V po połączeniu SJ2
- ograniczenie prądowe regulowane za pomocą potencjometru
- za pomocą pinów MS1 i MS2 możliwa jest regulacja rozdzielczości pracy od pełnego kroku do 1/8 kroku
Podłączenie lub odłączenie silnika podczas pracy sterownika może doprowadzić do uszkodzenia sterownika.
Sterowanie silnikiem sprowadza się do wyboru kierunku za pomocą wyprowadzenia DIR oraz podawaniu impulsów na wejście STEP.
Dodatkowe informacje:
Schemat:
Datasheet:
- /upload/download/EasyDriver/EasyDriver_v43.pdf
- /upload/download/Dual%20Stepper%20Motor%20Driver%20Shield/A3967.pdf
