THR316D miernik temperatury i wilgotności WiFi z wyświetlaczem LCD i wgranym oprogramowaniem SUPLA zestaw z THS01

THR316D miernik temperatury i wilgotności WiFi z wyświetlaczem LCD i wgranym oprogramowaniem SUPLA zestaw z THS01

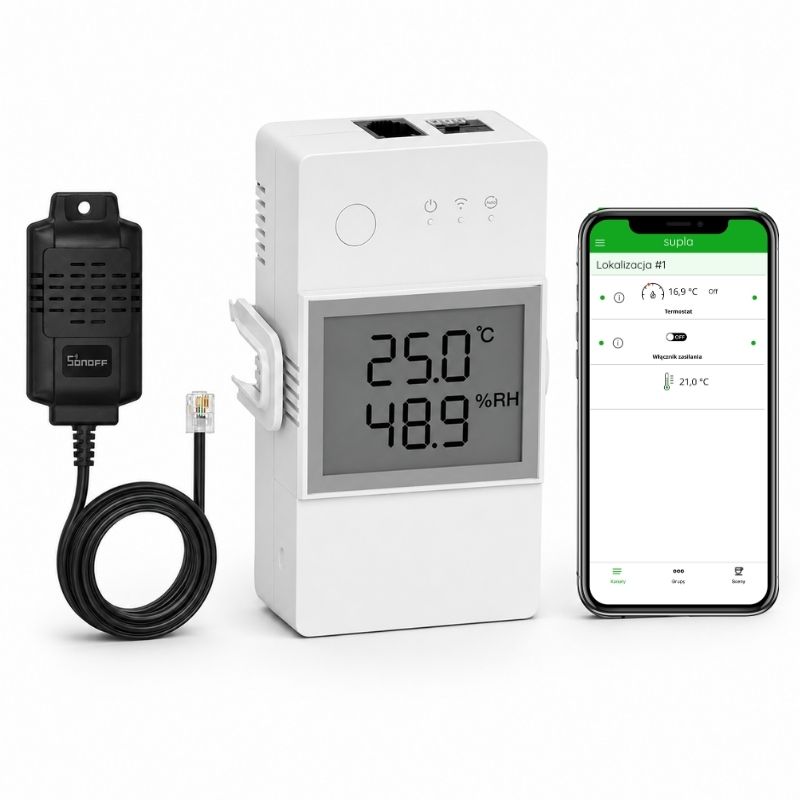

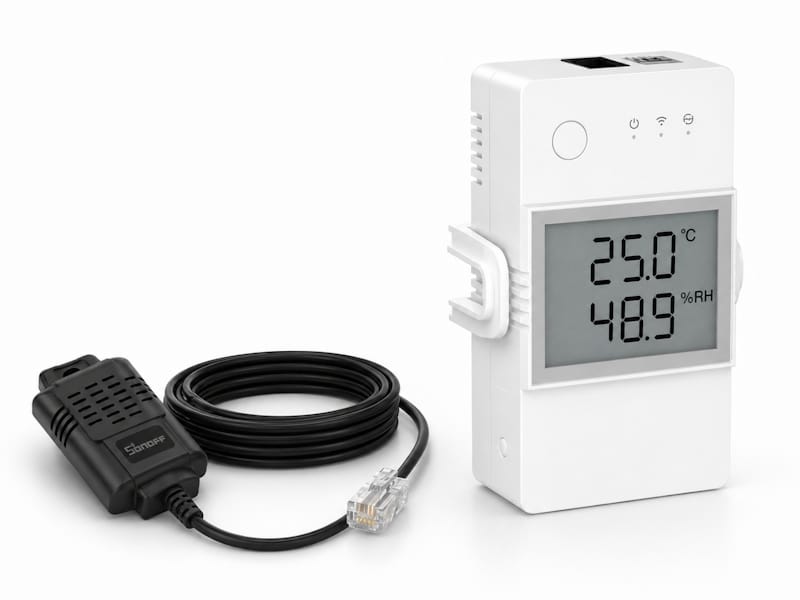

THR316D to sterownik WiFi z przekaźnikiem 16 A, pomiarem temperatury i wilgotności oraz wyświetlaczem LCD. Wgrane oprogramowanie SUPLA umożliwia pracę jako termostat lub jako termometr z ręcznym sterowaniem przekaźnikiem, a dołączony czujnik THS01 pozwala na bieżący pomiar temperatury i wilgotności. Po zmianie oprogramowania urządzenie nie współpracuje z aplikacją eWeLink.

Najważniejsze cechy:

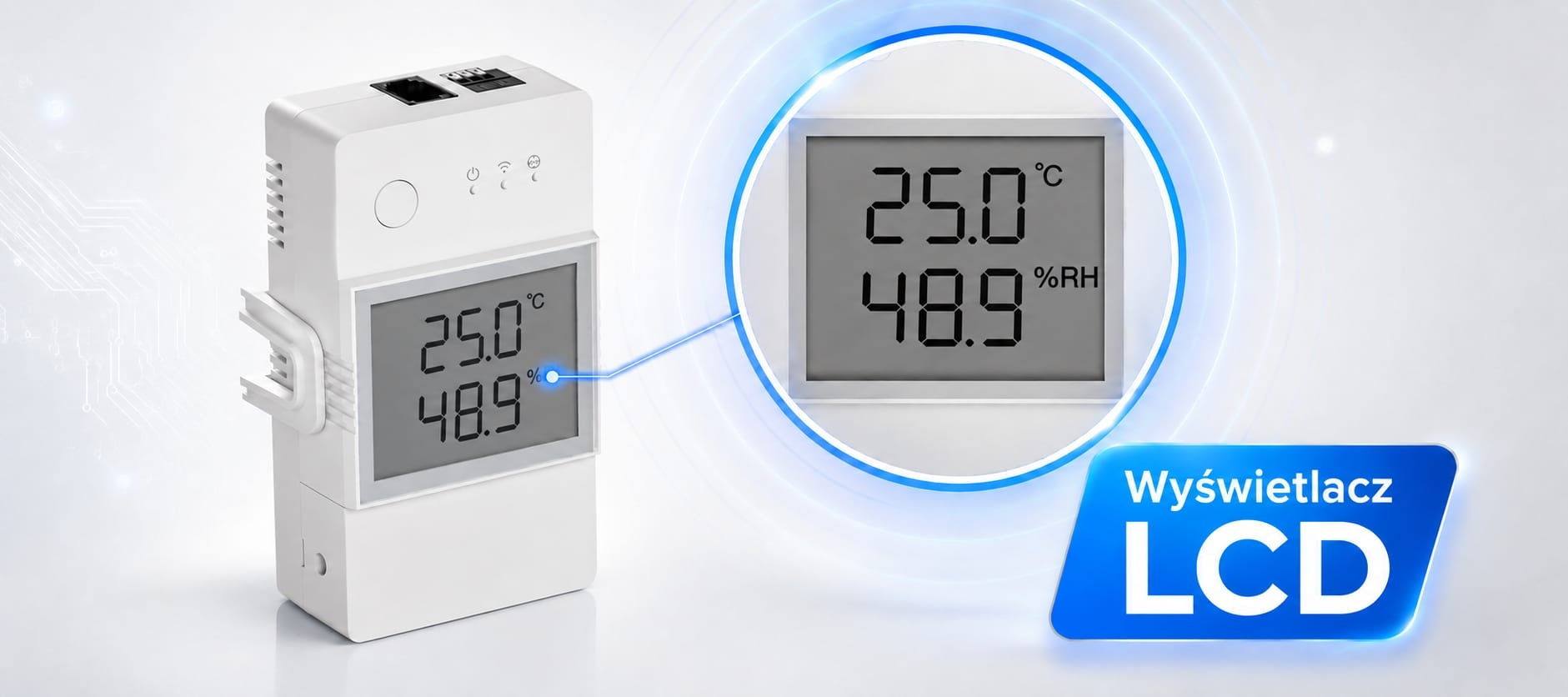

Wyświetlacz LCD w THR316D z czujnikiem THS01

W tej konfiguracji z czujnikiem temperatury i wilgotności THS01 wyświetlacz LCD stale pokazuje dwa parametry pomiarowe. W pierwszej linii widoczna jest aktualna temperatura, a w drugiej linii aktualna wilgotność.

Układ informacji na wyświetlaczu jest taki sam niezależnie od trybu pracy urządzenia.

Tryby pracy: termostat lub termometr

Urządzenie może pracować w dwóch trybach. W trybie termostatu przekaźnik jest sterowany automatycznie w zależności od aktualnej temperatury zmierzonej przez czujnik oraz temperatury zadanej ustawionej przez użytkownika.

W trybie zwykłego termometru wyświetlacz LCD pokazuje aktualną temperaturę oraz wilgotność, a przekaźnik nie jest sterowany automatycznie od temperatury. W takim ustawieniu przekaźnik można włączać i wyłączać ręcznie z poziomu aplikacji SUPLA.

Pomiar wilgotności pełni funkcję informacyjną. Urządzenie nie działa jako higrostat, czyli nie steruje przekaźnikiem na podstawie zadanej wilgotności.

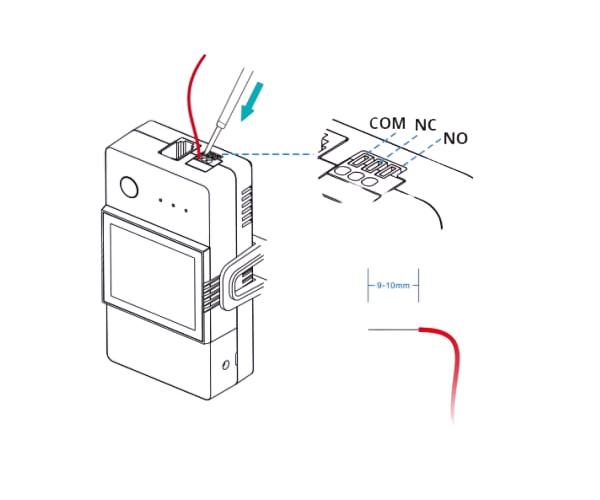

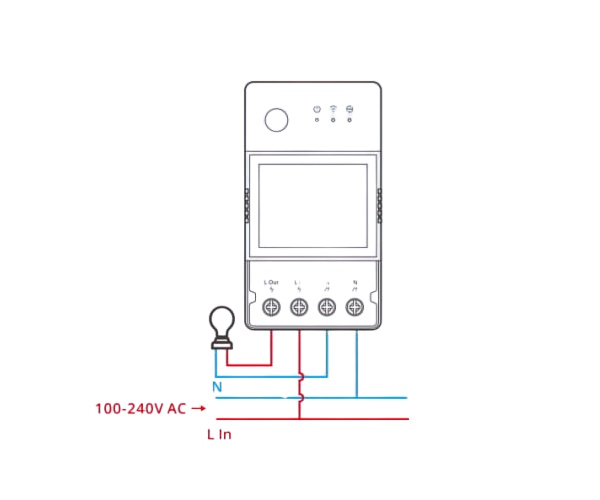

Opis wyprowadzeń THR316D i wyjście beznapięciowe

Sterownik posiada dwa typy wyjść sterujących: wyjście napięciowe 230 V oraz wyjście beznapięciowe NO/NC. Wyjście beznapięciowe może zostać wykorzystane do sterowania piecami, pompami ciepła, kotłami lub innymi urządzeniami wymagającymi styku bezpotencjałowego.

Umożliwia to użycie THR316D do sterowania ogrzewaniem, chłodzeniem, wentylacją lub innym odbiornikiem elektrycznym.

Tryby pracy i zastosowanie

• Termostat: automatyczne sterowanie przekaźnikiem zależnie od temperatury zadanej i odczytu z czujnika.
• Termometr: lokalny podgląd temperatury i wilgotności na wyświetlaczu LCD oraz ręczne sterowanie przekaźnikiem z aplikacji SUPLA.
• Pomiar wilgotności: odczyt wilgotności z czujnika THS01 bez sterowania przekaźnikiem od wilgotności.
• Sterowanie ogrzewaniem lub chłodzeniem: bojler, kocioł, pompa ciepła, wentylacja lub inne urządzenia wykonawcze.
• Wyjście beznapięciowe NO/NC: możliwość sterowania urządzeniami wymagającymi styku bezpotencjałowego.
• Historia pomiarów: zapis i pobieranie danych temperatury i wilgotności w systemie SUPLA.

Specyfikacja techniczna

Bezpieczeństwo i instalacja

• Urządzenie powinno być instalowane wyłącznie przez osoby z odpowiednimi kwalifikacjami.
• Przed montażem należy odłączyć zasilanie instalacji elektrycznej.
• Przy urządzeniach o wysokiej temperaturze termostat nie powinien być jedynym zabezpieczeniem przed przegrzaniem.
• Nie należy przekraczać maksymalnego obciążenia przekaźnika.
• Urządzenie jest przeznaczone do montażu wewnątrz pomieszczeń.
• Czujnik THS01 nie jest wodoodporny i nie powinien być montowany w miejscu narażonym na zalanie.
• Po zmianie oprogramowania produkt nie współpracuje z aplikacją eWeLink.

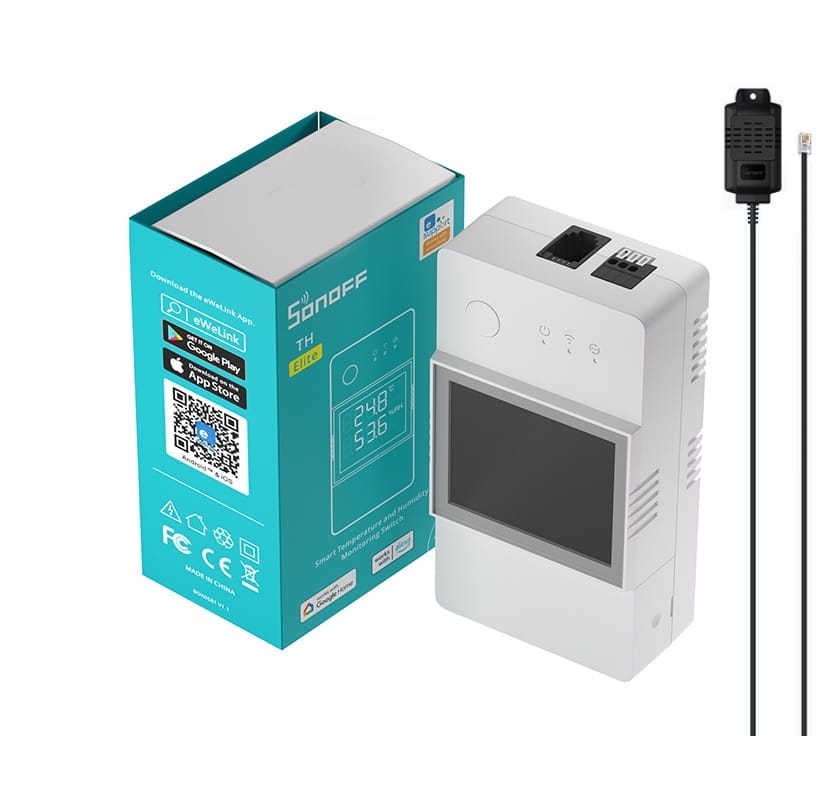

Zawartość zestawu

Informacja o oprogramowaniu

Urządzenie wykorzystuje oprogramowanie open-source udostępnione na licencji MIT, Copyright © 2023 krycha88. Oprogramowanie jest dostarczane „tak jak jest”, bez żadnych gwarancji. Pełny tekst licencji MIT dostępny jest pod adresem: https://opensource.org/licenses/MIT.

SUPLA to polski, otwartoźródłowy system do automatyki budynkowej, umożliwiający sterowanie urządzeniami z poziomu aplikacji mobilnej. Po podłączeniu zasilania sterownik przechodzi w tryb parowania z aplikacją SUPLA, sygnalizowany szybkim miganiem diody LED.

Uwaga: urządzenie posiada oprogramowanie GUI Generic z modyfikacjami przygotowanymi pod ten zestaw. Nie jest to standardowa wersja firmware dostępna publicznie na stronie projektu.

Procedura parowania z aplikacją SUPLA:

1. Uruchom aplikację SUPLA na smartfonie.
2. Wybierz opcję dodania nowego urządzenia i postępuj zgodnie z kreatorem.
3. Nie zalecamy ręcznego wpisywania danych przez stronę 192.168.4.1.
4. W przypadku zmiany sieci WiFi lub potrzeby ponownego parowania naciśnij przycisk na obudowie 10 razy.
5. Szybkie miganie diody oznacza ponowne uruchomienie trybu parowania.

Często zadawane pytania FAQ

Czy po zmianie oprogramowania THR316D działa z aplikacją eWeLink?

Nie. Po wgraniu oprogramowania SUPLA urządzenie nie współpracuje z aplikacją eWeLink.

Co pokazuje wyświetlacz LCD w zestawie z czujnikiem THS01?

W tej konfiguracji wyświetlacz LCD zawsze pokazuje aktualną temperaturę w pierwszej linii oraz wilgotność w drugiej linii. Dotyczy to zarówno pracy jako termostat, jak i pracy jako zwykły termometr.

Czy THR316D z czujnikiem THS01 mierzy wilgotność?

Tak. Czujnik THS01 umożliwia pomiar temperatury oraz wilgotności. Wilgotność jest dostępna jako odczyt informacyjny.

Czy urządzenie steruje przekaźnikiem na podstawie wilgotności?

Nie. Przekaźnik nie jest sterowany na podstawie zadanej wilgotności. Tryb automatycznego termostatu działa w oparciu o pomiar temperatury.

Czy czujnik THS01 jest wodoodporny?

Nie. Czujnik THS01 nie jest wodoodporny, dlatego powinien być montowany w miejscu suchym i zabezpieczonym przed zalaniem.

Czy urządzenie może działać tylko jako termometr?

Tak. Urządzenie może pracować jako zwykły termometr. W takim trybie wyświetlacz LCD pokazuje aktualną temperaturę i wilgotność, a przekaźnik można włączać i wyłączać ręcznie z poziomu aplikacji SUPLA.

Jak działa tryb termostatu?

W trybie termostatu przekaźnik jest sterowany automatycznie zależnie od temperatury zadanej oraz aktualnego odczytu z czujnika temperatury. Urządzenie może pracować w konfiguracji grzania lub chłodzenia.

Czy funkcję termostatu trzeba dodatkowo konfigurować?

Nie. Przekaźnik jest przygotowany do pracy jako termostat. Użytkownik może zmieniać ustawienia zakresu pracy w konfiguracji urządzenia.

Czy termostat działa bez internetu?

Tak. Funkcja termostatu działa lokalnie również bez dostępu do internetu. Połączenie z siecią jest wymagane do zdalnego sterowania, konfiguracji i odczytu danych w aplikacji SUPLA.

Czy urządzenie jest modyfikowane sprzętowo?

Nie. Urządzenie nie jest modyfikowane sprzętowo. Zmienione jest wyłącznie oprogramowanie.

Czy diody LED na obudowie działają?

Tak. Urządzenie posiada diody LED informujące o zasilaniu, połączeniu WiFi oraz stanie przekaźnika.
