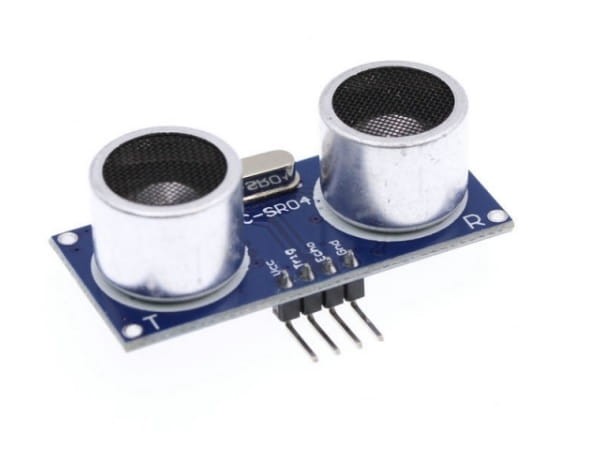

Ultradzwiekowy miernik odległości: HC-SR04
towar niedostępny
Opis
Parametry:
napięcie zasilania :5V DC
pobór pradu : <2mA
kąt działania: <15°
odległość mierzona : 2cm – 200 cm
rozdzielczość : 0.3 cm

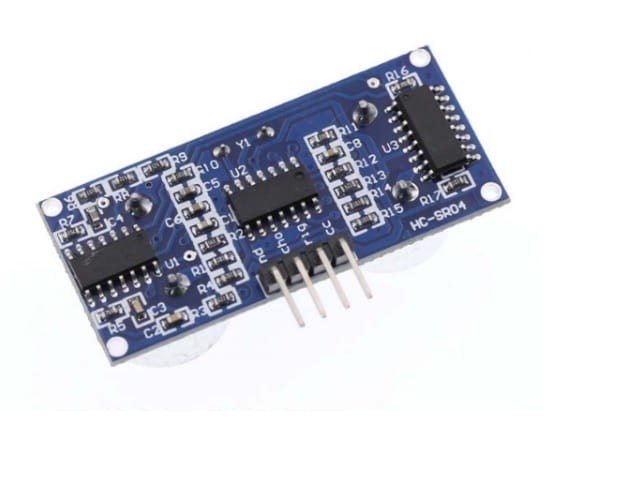

Płytka czujnika w kolorze niebieskim.
Opis działania:
Aby rozpocząć pomiar należy podać na pin TRIG impuls napięciowy (stan wysoki 5V) przez 10 us. Moduł dokonuje pomiaru odległości przy pomocy fali dźwiękowej o częstotliwości 40 kHz. Do mikrokontrolera wysyłany jest sygnał, w którym odległość zależna jest od czasu trwania stanu wysokiego i można ją obliczyć ze wzoru:
test distance = (high level time × velocity of sound (340m/s) / 2
