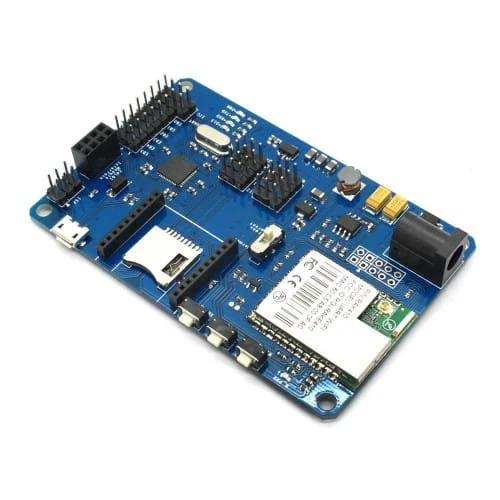

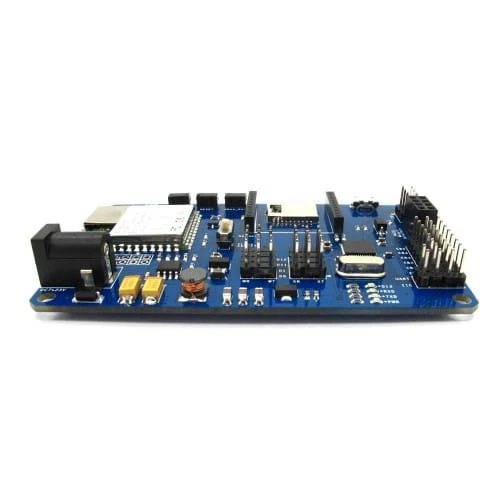

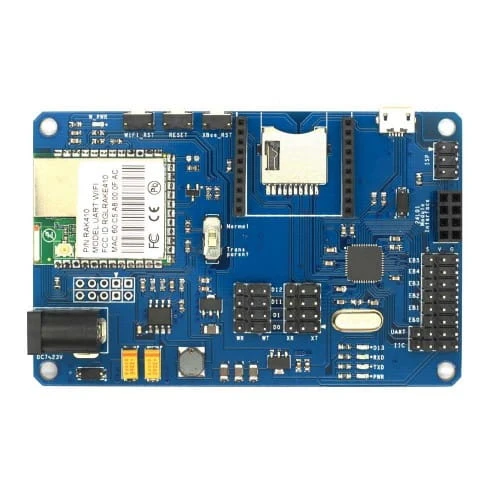

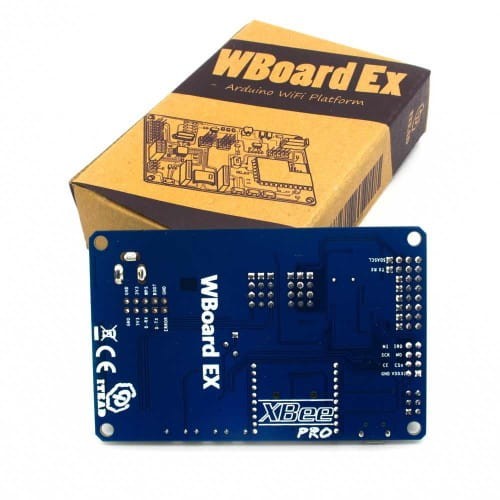

WBOARD EX WIFI DEVELOPMENT PLATFORM Compatible with ARDUINO
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny
WBoard EX to wyjątkowa płyta z modułem WiFi która jest kompatybilna z Arduino Leonardo, posiada również gniazda dla: XBee,NRF24L01 + , gniazdo kart micro SD, złącze electronic brick, wszystkim steruje mikrokontroler ATmega32U4. EX WBoard sposób programowania zgodny jest z Arduino Leonardo. Modułem Wi-Fi umożliwia osiągnięcie bezprzewodowej komunikacji za pomocą protokołu TCP / IP. Moduły XBee i NRF24L01 + lub WIFI mogą być używane do sterowania bezprzewodowego np. funkcji obejmujących sterowanie inteligentnego domu.

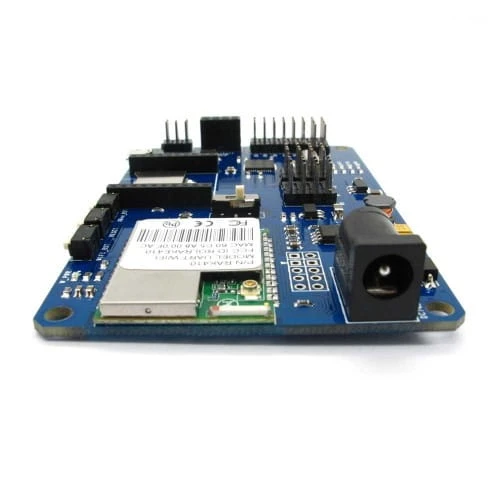

Do komunikacji WiFi został użyty moduł RAK410.
Specyfikacja
| Rozmiar PCB | 90.0mm X57.8mm X 1.6mm |
| Napięcie zasilania | 7~23V DC |
| Napięcie pracy | 3.3V DC |
| Mikrokontroler | ATmega32u4 |
| Wskazniki LED | W_PWR, PWR, TXD, RXD, D13 |
| Interfejsy komunikacyjne | XBee, nRF24L01+,UART, IIC, ITDB02LCD, micro SD |
Charakterystyka elektroniczna
| Parametr | Min. | Typowel | Max. | Jednostka |
| Napięcie zasilania | 7 | - | 23 | VDC |
| Napięcie wejściowe na piny sterujące VH | 3 | 3.3 | 3.6 | V |
| Minimalne napięcie wejsiowe | -0.3 | 0 | 0.5 | V |
| Średni pobór prądu | - | 100 | 500 | mA |
Hardware
Pin map
ITDB02 EB Interface
| Index of Interface | Name of Interface | Index of Arduino | Pin of Atmega32U4 |
| 1 | EB0 | A0 | PF7 |
| 2 | EB1 | A1 | PF6 |
| 3 | EB2 | A2 | PF5 |
| 4 | EB3 | A3 | PF4 |
| 5 | EB4 | A4 | PF1 |
| 6 | EB5 | A5 | PF0 |
nRF24L01+ Module Interface
| Index of Interface | Name of Interface | Index of Arduino | Pin of Atmega32U4 |
| 1 | GND | - | - |
| 2 | 3V3 | - | - |
| 3 | CE | D5 | PC6 |
| 4 | CS | D9 | PB5 |
| 5 | SCK | D15 | PB1 |
| 6 | MOSI | D16 | PB2 |
| 7 | MISO | D14 | PB3 |
| 8 | IRQ | D6 | PD7 |
Micro SD Socket
| Index of Interface | Name of Interface | Index of Arduino | Pin of Atmega32U4 |
| 1 | SD_CS | D4 | PD4 |
| 2 | MOSI | D16 | PB2 |
| 3 | 3V3 | - | - |
| 4 | SCK | D15 | PB1 |
| 5 | GND | - | - |
| 6 | MISO | D14 | PB3 |
WIFI module Interface
| Index of Interface | Name of Interface | Index of Arduino | Pin of Atmega32U4 |
| 1 | WIFI_RTS | D7 | PE6 |
| 2 | WIFI_CTS | D8 | PB4 |
| 3 | WIFI_RST | D10 | PB6 |
| Index of Interface | Name of Interface | Description | |
| 1 | D-RX | Upgrade firmware, UART input | |
| 2 | D-TX | Upgrade firmware, UART output | |
| 3 | ERROR | Indication for terrible errors in the module, high level is valid | |
| 4 | WPS | WPS function input, the descending portion is valid. By inputting VDD/2 in the pin when starting up, the module will enter WEB SERVER. | |
| 5 | BOOT | Used in boot program, high level is valid. | |
UART setting jumpers
Moduł WiFi oraz Xbee do komunikacji z Atmega32u4 wykorzystują UART, ponieważ oba moduły nie mogą naraz korzystać z tego samego UART istnieje możliwość skonfigurowania ich za pomocą zworek jak poniżej
D0 i D1 piny sprzetowego UART Arduino, D11 i D12 mogą być wykorzystywane do programowego UART. Poniżej zostały przedstawione 2 sposoby ustawienia zworek
| Opis | UART Setting Jumpers Connection | ustawienie |
| Sprzętowy UART dla WIFI, Programowy UART dla XBee |
WT – D0(Hardware Rx of Arduino) WR – D1(Hardware Tx of Arduino) XT – D11(Software Rx/Tx of Arduino) XR – D12(Software Rx/Tx of Arduino) |
 |
| Programowy UART dla WIFI, Sprzętowy UART dla XBee |
WT – D0(Hardware Rx of Arduino) WR – D1(Hardware Tx of Arduino) ST – D11(Software Rx/Tx of Arduino) SR – D12(Software Rx/Tx of Arduino) |
 |
WT：TX pin modułu WIFI
WR：RX pin modułu WIFI
XT：TX pin modułu XBee
XR：RX pin modułu XBee
Wskaźniki LED
- PWR: wskaźnik zasilania, normalnie włączony, gdy zostanie doprowadzone zasilanie do WBoard EX.
- W_PWR: wskaźnik zasilania modułu WiFi, normalnie włączony gdy moduł WiFi jest zasilany
- D13: Dioda testowa, może być użyta dowolnie, po zresetowaniu płyty będzie migać przez chwilę
- TXD: dioda miga gdy dane za pomocą portu USB są wysyłane
- RXD: dioda miga gdy dane za pomocą portu USB są odbierane
Przyciski
- Reset: przycisk resetujący ATmega32u4
- WIFI_RST: przycisk resetujący moduł WIFI
- XBee_RST: przycisk resetujący moduł XBee
Przełączniki
- Transparent transmission selection switch: When the switch turns to ‘Normal’, module is powered on but will not enter transparent transmission mode; when the switch turns to ‘Transparent’, the module is powered on and will enter transparent transmission mode.
| Mikrokontroler | ATmega32u4 |
|---|---|
| Max Frequency | No |
| RAM Capacity | 512Byte |
| FLASH Capacity | 32K |
| External Resources | No |
| Power Supply |
|
| I/O Operation Level | 3.3V |
| Board Size | 90.0 X 57.8 X 1.6mm |
| Model | IM130626001 |
| Version | V1.0 |
| Weight | 46.00g |
| Accessories | No |
