Wskaźnik wysterowania audio 10 LED DIY LM3915

Dostępność:: brak towaru
Cena:: 16,00 zł
zawiera 23% VAT, bez kosztów dostawy
16.00
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 0
Producent: -
Kod produktu: LM3915 10LED DIY
Pin It

Opis

Wskaźnik wysterowania audio 10 LED DIY



Zestaw do samodzielnego montażu umożliwiający zlutowanie elektronicznego wskaźnika wysterowania do zastosowań audio. Wizualizacja poprzez 10 diod LED . Konstrukcja wskaźnika oparta na układzie LM3915. Jest to prosty zestaw do nauki lutowania, nabierania niezbędnego doświadczenia w lutowaniu, oraz analizie układów elektronicznych. Stąd zestaw DIY polecamy dla początkujących elektroników hobbystów oraz osób chętnych samodzielnie wykonać wskaźnik wysterowania audio.





Specyfikacja

  • Zestaw do samodzielnego montażu KIT/DIY
  • Układ sterujący: LM3915
  • Wskaźnik: 10 diod LED
  • Kolory diod LED: czerwony + żółty
  • Sygnał wejściowy - liniowy np. odtwarzacz mp3
  • Napięcie zasilania: od 9V do 12V DC
  • Pobór prądu: 10 mA
  • wymiary płytki drukowanej: 28 x 66 mm
  • Waga: 20 g
Wskaźnik wysterowania audio 10 LED DIY
Wskaźnik wysterowania audio 10 LED DIY
Wskaźnik wysterowania audio 10 LED DIY

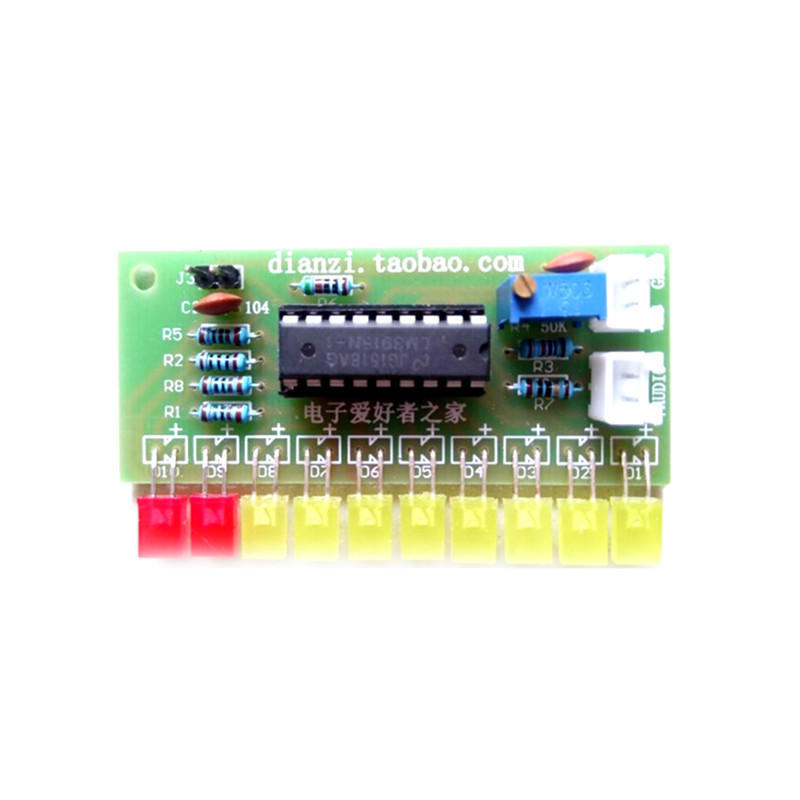

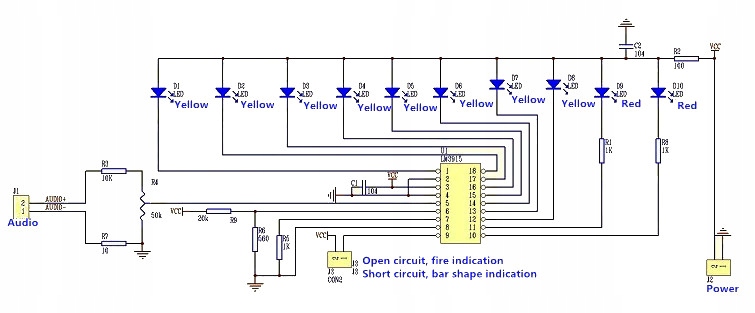

Wskaźnik poziomu sygnału (VU meter), inaczej wskaźnik wysterowania, jest atrakcyjnym dodatkiem do urządzeń audio, pozwalającym na przedstawienie zmiany sygnału za pomocą zestawu głównie zielonych diod LED. Jest on zbudowany na logarytmicznym układzie LM3915. Nasz wskaźnik umożliwia dostosowanie sygnału wejściowego audio za pomocą potencjometru. Prezentowany układ znajdzie zastosowanie głównie we wszelkiego rodzaju przedwzmacniaczach i mikserach.

Wskaźnik wysterowania audio 10 LED DIY

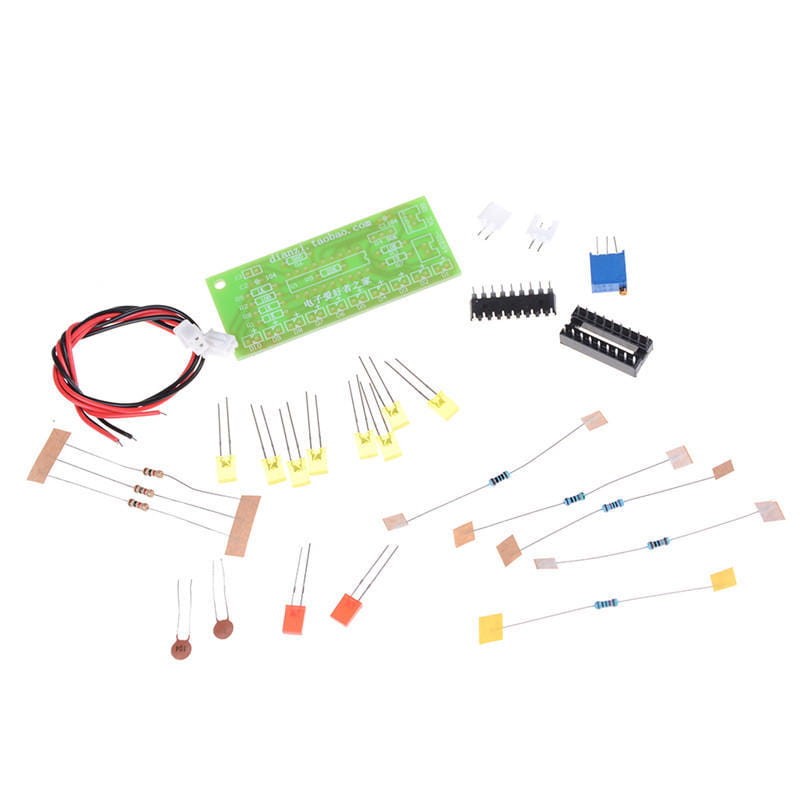

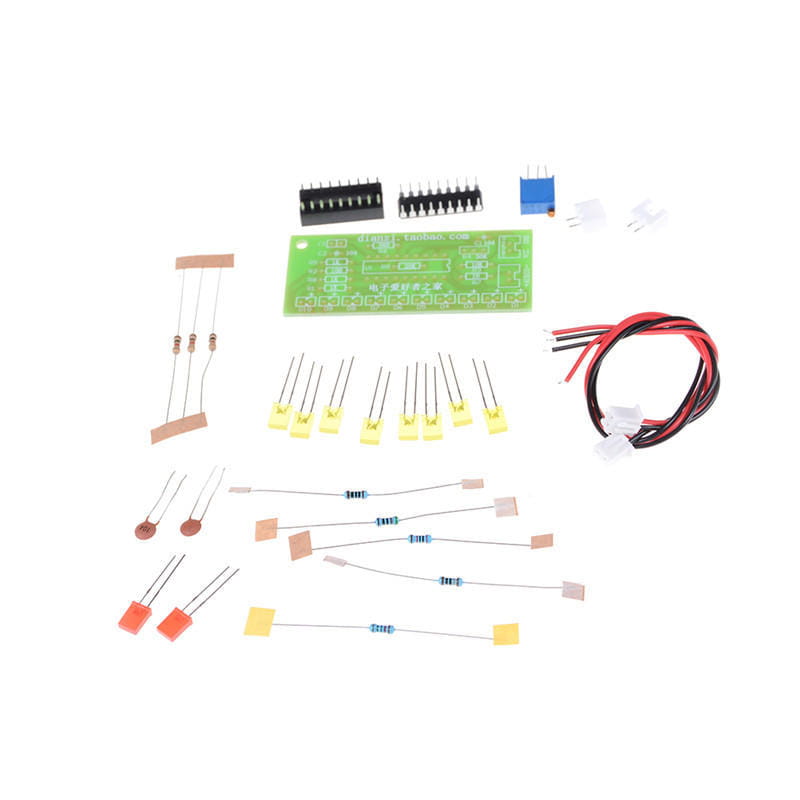

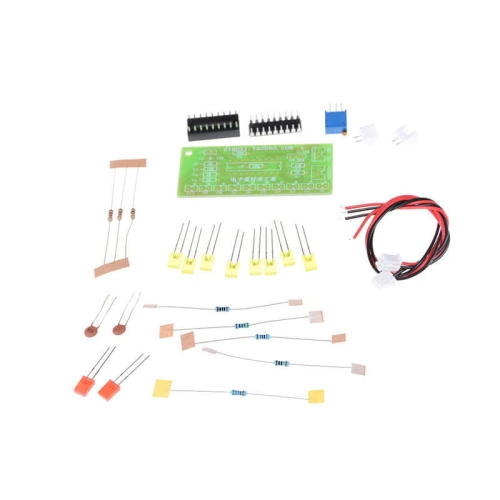

Zestaw zawiera:

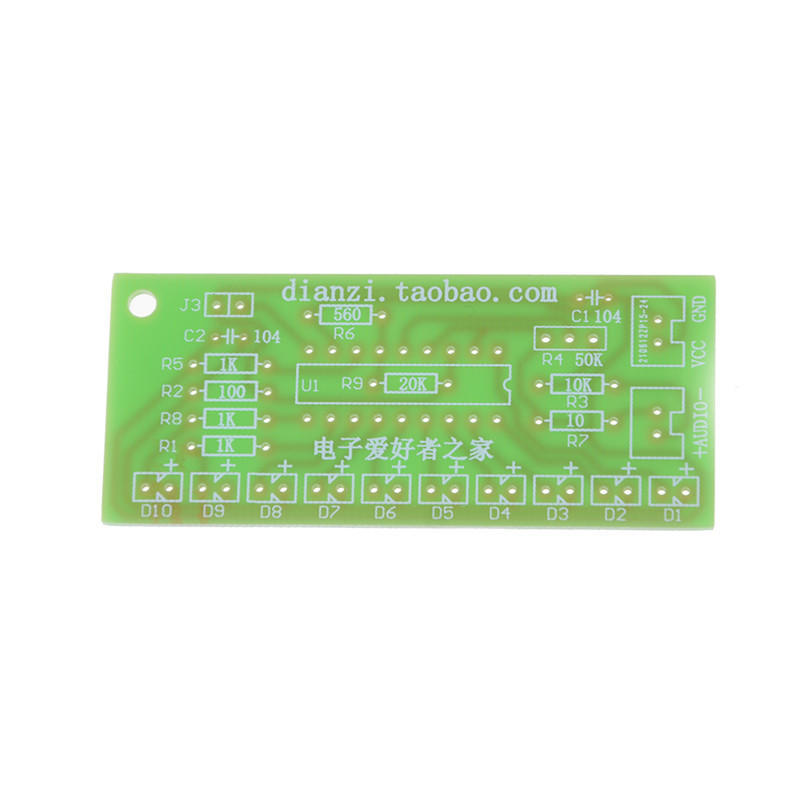

  • Płytka drukowana
  • Układ LM3915
  • Podstawka 18-pin
  • 11 x LED
  • 3 x Złącze

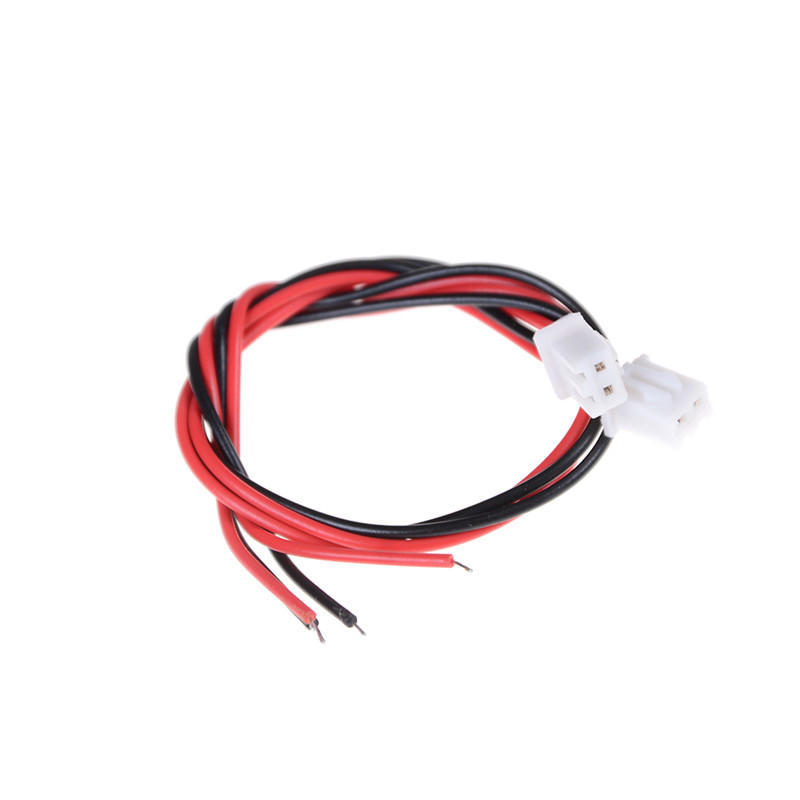

  • 2 x Przewód
  • Potencjometr
  • kondensator
  • Zestaw rezystorów
Wskaźnik wysterowania audio 10 LED DIY
Wskaźnik wysterowania audio 10 LED DIY
Wskaźnik wysterowania audio 10 LED DIY

Wskaźnik wysterowania audio 10 LED DIY







Zapraszamy na naszego bloga po więcej ciekawych rozwiązań i artykułów. Zapraszamy również do polubienia naszej strony na Facebooku by być na bieżąco z elektroniką.
