Wyświetlacz LCD 5" 480x272 z panelem dotykowym sterowanianie SPI kontoler FT800
Cena regularna:
・Kup teraz i zapłać za 30 dni
towar niedostępny

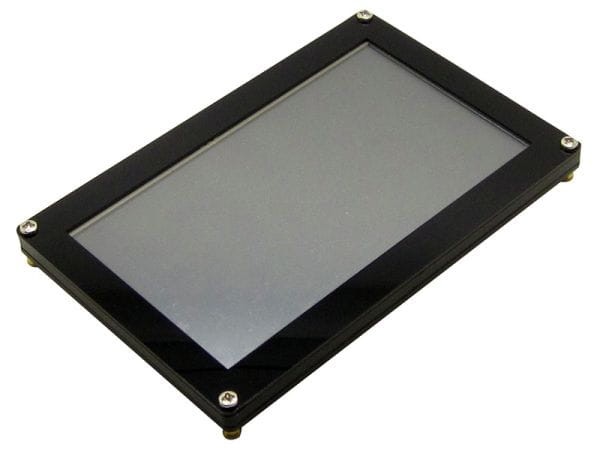

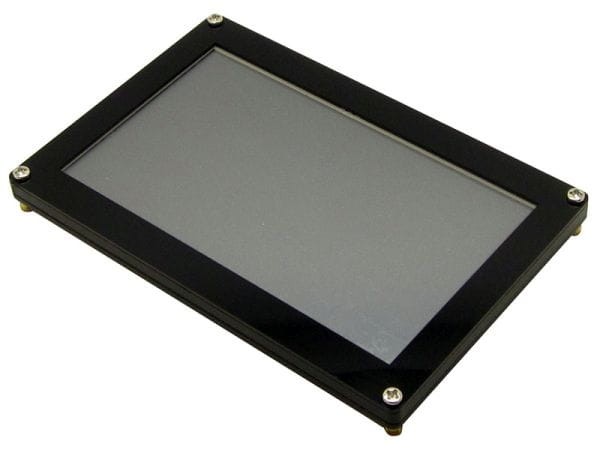

FT800CB-HY50B - moduł wyświetlacza 5" z panelem dotykowym oraz kontrolerem FT800.
FT800- zaawansowany układ kontrolera wyświetlacza LCD obsługujący EVE - Embedded Video Engine, umożliwiający obsługę złożonych interfejsów graficznych nawet na mikrokontrolerach 8-bitowych, układ FT800 poza obsługą grafiki zajmuje się również obsługą rezystancyjnego panela dotykowego oraz może generować dźwięk. Dużym ułatwieniem przy pracy z wyświetlaczem jest obszerna dokumentacja kontrolera oraz przykładowe oprogramowanie dostępne na stronie producenta układu.
Specyfikacja modułu wyświetlacza:
- rozdzielczość: 480x270 pixeli
- przekątna wyświetlacza: 5"
- sposób sterowania: szeregowy magistrala SPI
- napięcie zasilania: 5V
- napięcie sterowania: 3,3-5V
- pobór prądu: ~180mA
- panel dotykowy: rezystancyjny
- złącze FPC ułatwiające podłączenie wyświetlacza (taśma FPC w zestawie)
- precyzyjnie wykonana czarna obudowa,
- wymiary zewnętrzne: 134x88x7mm
Oprogramowanie:
Przykładowe oprogramowanie oraz dema dla Arduino dostępne są na stronie producenta: http://www.ftdichip.com/Support/SoftwareExamples/FT800_Projects.htm.
Przykład wykorzystania wyświetlacza: http://youtu.be/BPxvGZVC3tI
do testów zostało użyte Arduino Uno oraz wyświetlacz FT800CB-HY50B
Sposób podłączenia do Arduino:
| Wyświetlacz | Arduino |
| GND | GND |
| 5V | 5V |
| MISO | D12 ( D50 Arduino Mega) |
| SCK | D13( D52 Arduino Mega) |
| CS | D9 |
| MOSI | D11( D51 Arduino Mega) |
| PD | D4 |
| INT | D3 |

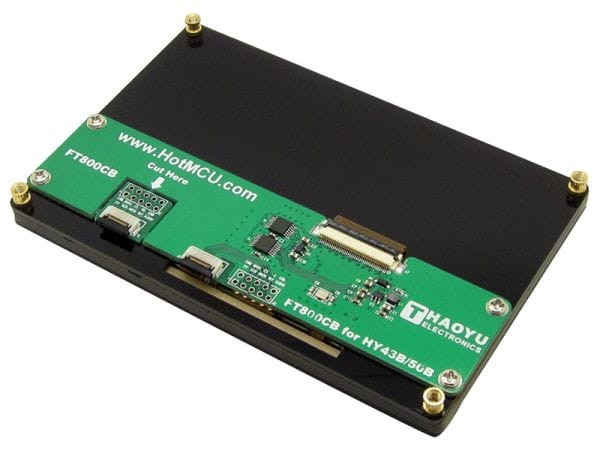

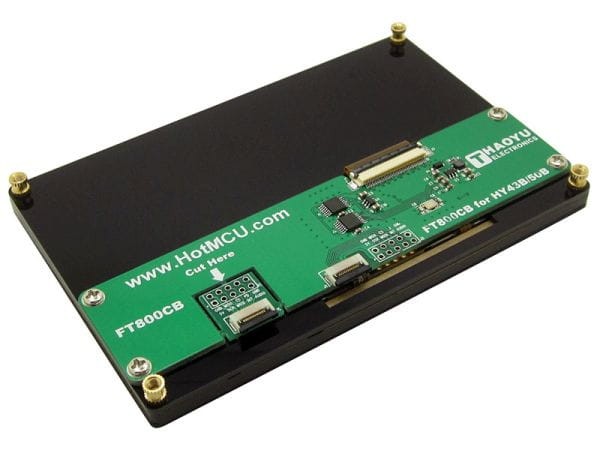

Na płytce kontolera znajduje się wydzielona część, którą można wyłamać uzyskując dodatkowe PCB służące do wpięcia taśmy.
Kupując otrzymujesz:
- Moduł z wyświetlaczem 5" wraz z płytką kontolera FT800CB
- Taśmę FPC
Dodatkowe informacje:
- Opis możliwości, podłączenia do Arduino oraz użycia bibliotek dostępny jest na stronie: http://www.jarzebski.pl/arduino/komponenty/wyswietlacz-tft-hy43b-hy50b-ft800.html
- tutorial dla Arduino: http://www.jarzebski.pl/arduino/komponenty/wyswietlacz-tft-hy43b-hy50b-ft800.html
- wyświetlacz jest czuły na długość przewodów przy problemach z uruchomieniem najlepiej nie stosować tasiemki tylko podłączyć się bezpośrednio na płytkę
