Wyświetlacz LCD 5" 800x480 FT811 z panelem dotykowym pojemnościowym

Dostępność:: >10
Wysyłka:: 24 - 48 godzin
Cena:: 193,00 zł 193.00
Cena netto: 156,91 zł
ilość szt.
dodaj do przechowalni

Opis

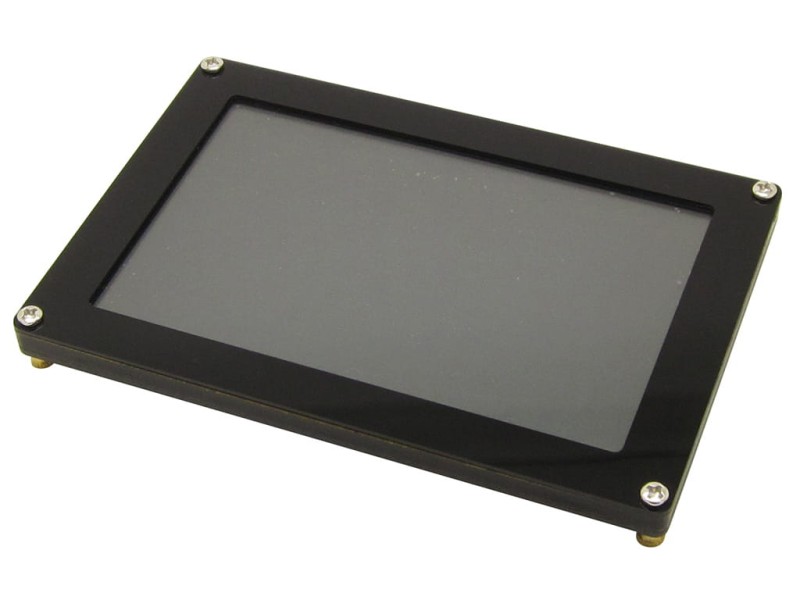

FT811CB-HY50HD - moduł wyświetlacza 5" z panelem dotykowym pojemnościowym oraz kontrolerem FT811.

FT811 udoskonalona wersja układu FT800 zaawansowanego kontrolera wyświetlacza LCD, który teraz obsługuje EVE2 - Embedded Video Engine, jest znacznie szybszy oraz obsługuje wyświetlacze o większej rozdzielczości. Układ FT811 umożliwia obsługę złożonych interfejsów graficznych nawet na mikrokontrolerach 8-bitowych, poza obsługą grafiki zajmuje się również obsługą pojemnościowego panela dotykowego oraz może generować dźwięk. Dużym ułatwieniem przy pracy z wyświetlaczem jest obszerna dokumentacja kontrolera oraz przykładowe oprogramowanie dostępne na stronie producenta układu.

Specyfikacja modułu wyświetlacza:

  • rozdzielczość: 800x480 pixeli
  • przekątna wyświetlacza: 5"
  • sposób sterowania: szeregowy magistrala SPI
  • napięcie zasilania: 5V
  • napięcie sterowania: 3,3-5V
  • pobór prądu: ~180mA
  • panel dotykowy: pojemnościowy
  • złącze FPC ułatwiające podłączenie wyświetlacza (taśma FPC w zestawie)
  • precyzyjnie wykonana czarna obudowa,
  • wymiary zewnętrzne: 134x88x7mm



Oprogramowanie:

Przykładowe oprogramowanie oraz dema dla Arduino dostępne są na stronie producenta: EVE Projects.



Przykłady kompilują się poprawnie z Arduino IDE w wersji 1.0.5, aby działały z wyświetlaczem należy zmienić konfigurację wyświetlacza w pliku FT_Platform.h ustawiamy:

#ifdef VM800P43_50

#define DISPLAY_RESOLUTION_WVGA (1)
#define FT_811_ENABLE (1)
#define ENABLE_SPI_SINGLE (1)
#define FT_ARDUINO_ATMEGA328P_I2C (1)
#define RTC_PRESENT (1)
#define FT800_CS (9)
#define FT_SDCARD_CS (8)
#define FT800_INT (3)
#define FT800_PD_N (4)
#define FT_ARDUINO_PRO_SPI_CS FT800_CS
#define ARDUINO_PLATFORM_SPI
#define ARDUINO_PLATFORM_COCMD_BURST
#define RESISTANCE_THRESHOLD (1200)
#endif



Link do poprawnie skonfigurowanego przykładu: https://elty.pl/upload/download/FT811_App_Gradient.rar

Sposób podłączenia do Arduino:

Wyświetlacz Arduino
GND GND
5V 5V
MISO D12 ( D50 Arduino Mega)
SCK D13( D52 Arduino Mega)
CS D9
MOSI D11( D51 Arduino Mega)
PD D4
INT D3



Wymiary:



Kupując otrzymujesz:

  • Moduł z wyświetlaczem 5" wraz z płytką kontrolera FT811CB
  • Taśmę FPC

Dodatkowe informacje:
