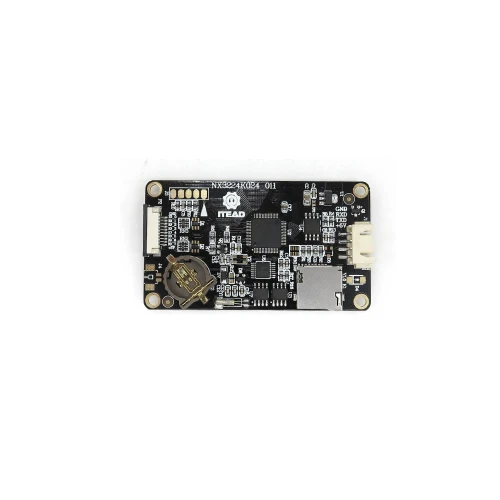

Wyświetlacz Nextion Enhanced 2.4" 320x240 NX3224K024 rezystancyjny panel dotykowy

Nextion Enhanced NX3224K024 to doskonały wyświetlacz do szybkich projektów interfejsu człowiek\maszyna HMI z wykorzystaniem łatwo dostępnych narzędzi.

Wyświetlaczem sterujemy za pośrednictwem magistrali szeregowej UART. Wyświetlacz polecany jest do Arduino, Raspberry PI oraz systemów z mikrokontrolerami ESP8266.

Jeżeli potrzebujesz szybko zaprojektować interfejs z przyciskami, wykresami, różnymi kontrolkami oraz umożliwiający w łatwy sposób wpisanie danych przez operatora to znajdziesz odpowiedź w produktach z serii Nextion.

Wyświetlacze Nextion są podzielone na trzy grupy pod względem zaawansowania, możliwości sprzętowych oraz mocy obliczeniowej.

1. Basic - wersja podstawowa.
2. Enhanced - w porównaniu do Basic posiada pamięć eprom, linie GPIO, zegar RTC.
3. Intelligent - w porównaniu do enhanced zawiera wiele nowych zaawansowanych kontrolek graficznych.



Specyfikacja prezentowanego wyświetlacza Nextion Enhanced NX3224K024:

• Rozmiar: 2.4″
• Rozdzielczość: 320*240
• Panel dotykowy: rezystancyjny
• Liczba kolorów: 65536
• Pamięć Flash: 16 MB
• Pamięć RAM: 3584 Byte
• Zegar MCU: 48 MHz
• Pamięć EEPROM: 1024 Byte
• Liczba GPIO: 8
• Zegar czasu rzeczywistego: TAK
• Obudowa: NIE





Nextion Editor
Szatę graficzną ekranu oraz elementy funkcjonalne można bardzo łatwo i szybko zaprojektować dzięki darmowemu programowi na komputerze.

Każdy ekran może zawierać wiele funkcjonalnych elementów tak zwanych widgetów którymi są między innymi:

• Text : pole tekstowe które może być modyfikowane podczas pracy wyświetlacza.
• Number : pole liczbowe które może być modyfikowane zarówno poprzez mikrokontroler jak i interaktywną klawiaturę na wyświetlaczu.
• Button : przycisk. Zarówno naciśnięcie jak i puszczenie przycisku jest proste do zarejestrowania poprzez mikrokontroler.
• Progressbar : pasek postępu. Wartość tego paska można w łatwy sposób ustawić odpowiednią komendą.
• Picture : umożliwia tworzenie tła ekranu lub wstawianie fragmentów obrazu w dowolnym miejscu ekranu.
• Gauge: to analogowy wskaźnik z pojedynczą wskazówką.
• Waveform : Służy do rysowania do czterech wykresów.
• Slider : suwak za pomocą którego można ustawiać różne parametry, zmienne w programie.
• Checkbox: pole wyboru. Każde dotknięcie zmienia jego stan na przeciwny.

Za pomocą myszki wstawiamy na ekran funkcjonalne elementy które będą nam potrzebne oraz ustalimy ich rozmiar na ekranie i położenie.







Gotowy projekt przygotowany w oprogramowaniu Nextion Editor można przenieść do wyświetlacza na dwa sposoby:

1. Wgranie odpowiedniego pliku projektu na kartę SD i włożeniu jej do wyświetlacza. Po podaniu napięcia zasilania wyświetlacz automatycznie załaduje projekt do swojej pamięci Flash. Jest to dobry sposób na przekazanie aktualizacji własnego oprogramowania poprzez internet.
2. Jeśli wyświetlacz jest podłączony do komputera (za pomocą konwertera USB - TTL) wystarczy kliknąć przycisk UPLOAD a program automatycznie załaduje się do wyświetlacza poprzez złącze USB.

Sposób podłączenia wyświetlaczy Nextion do mikrokontrolera:

Z mikrokontrolerem sterującym wyświetlacz komunikuje się za pomocą magistrali szeregowej UART więc wystarczy, podłączyć tylko 4 piny:

• +5V : zasilanie
• TX : dane wychodzące z wyświetlacza (np. naciśnięto button1) należy podłączyć do RX mikrokontrolera.
• RX : dane wejściowe do wyświetlacza (np. wyświetla temperaturę) należy podłączyć do TX mikrokontrolera.
• GND : masa zasilania

Nextion jako wyświetlacz dla Arduino

Jeśli oprogramowanie od strony mikrokontrolera jest tworzone na bazie Arduino IDE to w tym przypadku producent również zadbał o wiele ułatwień. Tworzona i udostępniona przez producenta biblioteka do wyświetlaczy Nextion pozwala w bardzo łatwy sposób zarządzać elementami wyświetlanymi na ekranie. Przykład oprogramowania dostępny jest na naszym blogu.

Do zasilania wyświetlacza preferujemy zastosowanie dedykowanego modułu FOCA lub poniższy schemat podłączenia.

W roli zasilacza można zastosować:

• Moduł MP1584
• Moduł LM2596
• Moduł LM7805

Wsparcie techniczne dla wyświetlaczy Nextion.

Kupując wyświetlacz Nextion od razu posiadamy szereg elementów wsparcia technicznego:

• Wspaniały kurs video w języku polskim gdzie z lekcji na lekcje zapoznajemy się z poszczególnymi elementami wyświetlacza. W kursie tym znajdziemy mnóstwo szczegółów odnośnie oprogramowania samego wyświetlacza jak i oprogramowania od strony Arduino.
• Na popularnym forum elektroników jest powiązany temat z wideo poradnikiem gdzie można zadawać pytania, przedstawiać swój niedziałający kod i wszystko co wiąże się z problemami technicznymi wyświetlaczy Nextion.
• Bezpośrednio w naszej firmie telefonicznie lub poprzez email.
• Biblioteki dla Arduino oraz Raspberry Pi do pobrania ze strony producenta.
• Pliki STL obudów do wydrukowania na drukarce 3D do pobrania ze strony producenta.

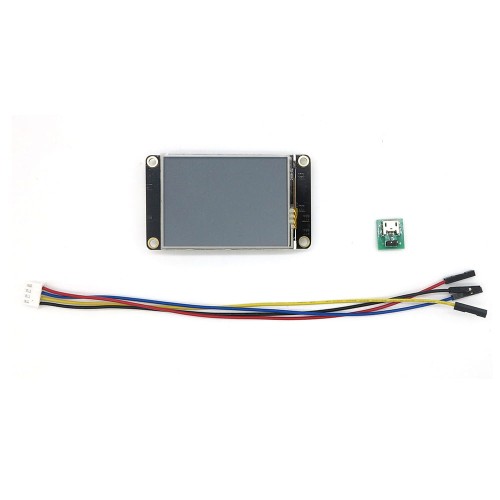

Zestaw zawiera:

• Wyświetlacz Nextion
• Adapter do zasilacza USB
• Przewody połączeniowe zakończone wtyczką.

Przydatne linki:

• Zapraszamy do naszego bloga.
• Strona producenta wyświetlacze Enhanced
• Program do edycji interfejsu NEXTION EDITOR
• Instrukcja do NEXTION EDITOR
• Opis komend obsługiwanych przez wyświetlacze NEXTION.
• Biblioteka Arduino
• Biblioteka Raspberry Pi
• Pliki obudów STL do druku 3D
• Video poradnik

Porównanie wyświetlaczy z serii Nextion Enhanced:

Zalecane akcesoria dla wyświetlacza:

Foca Max konwerter USB na TTL, przeznaczony do współpracy z wyświetlaczami Nextion.

Z zewnętrznym wejściem zasilania 8-26 V DC, Foca Max zapewnia stabilne źródło zasilania i wygodę komunikacji USB do TTL dla wszystkich serii i rozmiarów wyświetlacza HMI Nextion.

Rozszerzenie dla wyświetlaczy z serii Nextion Enhanced. Moduł posiada 6 przycisków: Esc, Enter, Lewo, Prawo, Góra, Dół oraz buzzer oraz diody LED.
