2-kanałowy moduł rozszerzeń z triakami dla Raspberry Pi

Dostępność:: 1
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 72,00 zł 72.00
Cena netto: 58,54 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: 2-CH TRIAC HAT WaveShare 17852
Pin It

Opis

Dwukanałowy moduł rozszerzeń z triakami dla Raspberry Pi, zintegrowany MCU, sterowanie komendami, komunikacja UART / I2C2-CH TRIAC HAT Raspberry Pi elty.pl

Zalety stosowania zamiast przekaźników

Wysoka wydajność, brak hałasu mechanicznego lub zużycia styków, szybka reakcja, regulowana moc wyjściowa

2-CH TRIAC HAT Raspberry Pi elty.pl 2-CH TRIAC HAT Raspberry Pi elty.pl

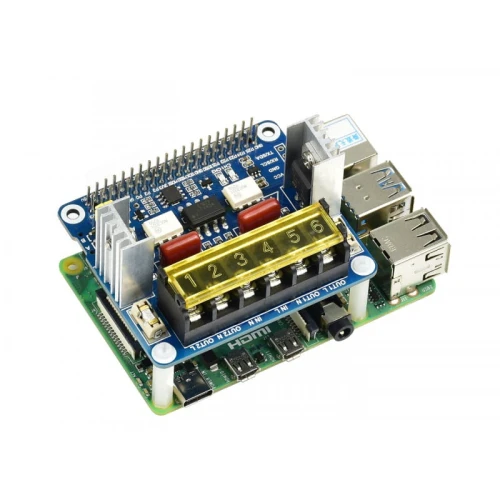

Zaprojektowany specjalnie dla serii Raspberry Pi

Standardowe złącze Raspberry Pi 40PIN GPIO, dostosowany do PCB z serii Raspberry Pi

2-CH TRIAC HAT Raspberry Pi elty.pl
PODSTAWOWE FUNKCJE:
  • Sterownik MCU STM32F0, wymaga minimalnych zasobów Raspberry Pi, komunikacja UART / I2C
  • Obwód tłumiący RC, chroni triak przed wahaniami mocy
  • Moc wyjściowa do 4400 W, wyposażony w radiator w celu rozpraszania ciepła
  • Izolacja transoptorowa, zapobiegająca zakłóceniom z obwodu wysokiego napięcia
  • Wskaźnik reprezentujący stan pracy triaka
  • Dodatkowy interfejs UART i I2C do pracy z innymi sterownikami
  • Szybkość transmisji danych: do 921,6 kb / s dla UART, do 1024 kb / s dla I2C
  • Zawiera przykładowe źródła programów (przykłady w C i Python)

STM32F0 MCU Onboard

Moduł zbudowany w oparciu o  MCU STM32F030, obsługuje bezpośrednią kontrolę poleceń, łatwy do oprogramowania, wymaga minimalnych zasobów z Raspberry Pi2-CH TRIAC HAT Raspberry Pi elty.pl

Zapewnia wysokie szybkości przesyłania danych

Do 921,6 kb / s dla UART, do 1024 kb / s dla I2C

2-CH TRIAC HAT Raspberry Pi elty.pl

Duża obciążalność wyjściowa

Moc wyjściowa do 4400 W

2-CH TRIAC HAT Raspberry Pi elty.pl

Izolacja transoptorowa zapewnia bezpieczeństwo!

Optoizolacja zapobiega zakłóceniom z obwodu wysokiego napięcia

2-CH TRIAC HAT Raspberry Pi elty.pl 2-CH TRIAC HAT Raspberry Pi elty.pl


Obsługa urządzeń gospodarstwa domowego

Na przykładzie sterowania urządzeniami gospodarstwa domowego 230VAC

2-CH TRIAC HAT Raspberry Pi elty.pl
Możliwe aplikacje:
2-CH TRIAC HAT Raspberry Pi elty.pl

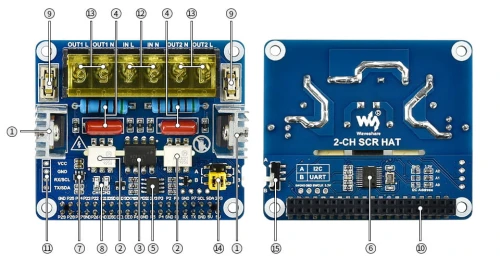

Co znajdziemy na module?
2-CH TRIAC HAT Raspberry Pi elty.pl
  1. Triaki BTA24-600 o dużej mocy
  2. Transoptor MOC3021S, sterownik triaka
  3. Transoptor LTV-824S
  4. Obwód tłumienia RC
  5. Wzmacniacz LM358DR OP
  6. Główny sterownik STM32F030F4P6
  7. Układ zasilania RT9193-33PB
  8. Wskaźniki stanu triaków.
  9. Bezpiecznik topikowy 20 A.
  10. Standardowe złącze Raspberry Pi 40PIN GPIO
  11. Interfejs sterowania MCU, do użytku z innymi sterownikami, takimi jak np. Arduino
  12. Wejście AC
  13. Wyjście AC
  14. Wybór magistrali danych Raspberry Pi
    A: użyj magistrali Raspberry Pi I2C
    B: użyj magistrali Raspberry Pi UART
  15. Wybór trybu
    A: tryb I2C
    B: tryb UART
Dane techniczne:

NAPIĘCIE PRĄDU PRZEMIENNEGO 100 ~ 600 V. SZYBKOŚĆ TRANSMISJI DANYCH UART 1,2 ~ 921,6 kb / s
PRĄD PRZEMIENNY 0 ~ 20 A. SZYBKOŚĆ TRANSMISJI DANYCH I2C 1024 kb / s
KONTROLER STM32F030 NAPIĘCIE NA POZIOMIE LOGICZNYM 3,3 V / 5 V.
MAGISTRALA KOMUNIKACYJNA I2C / UART WYMIARY 65 × 56,5 (mm)

Definicja wyprowadzeń
2-CH TRIAC HAT Raspberry Pi elty.pl

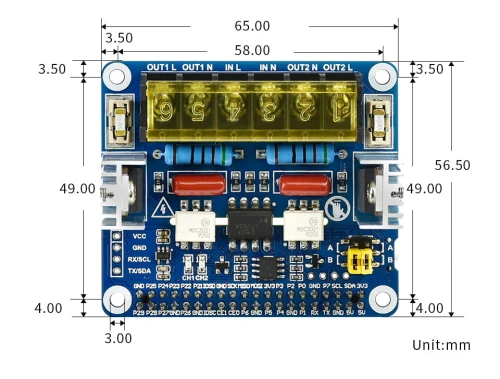

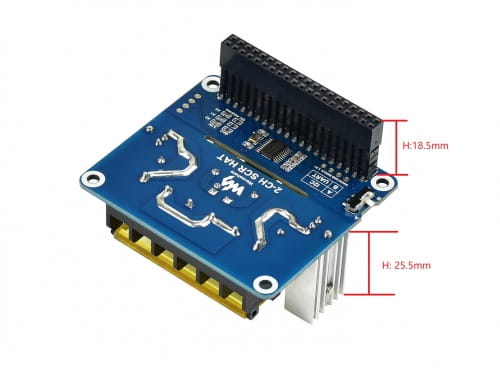

Wymiary:
2-CH TRIAC HAT Raspberry Pi elty.pl
