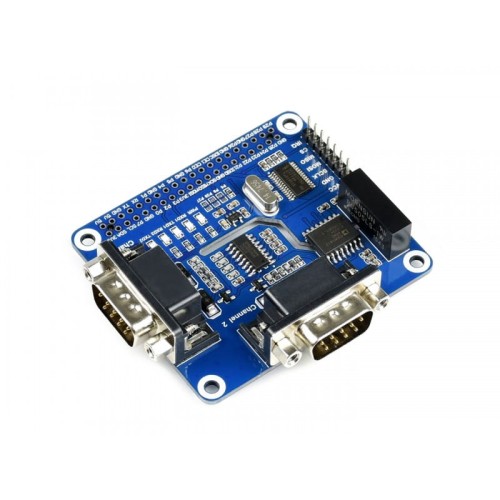

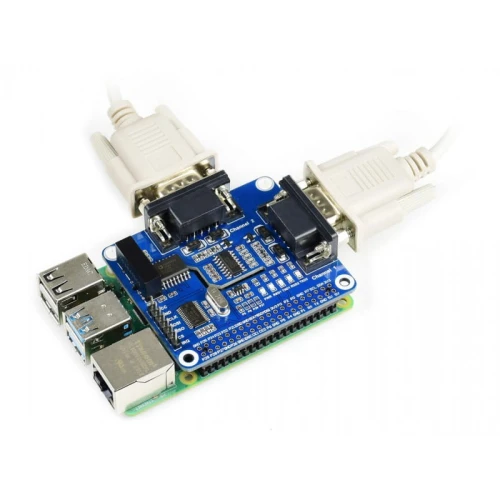

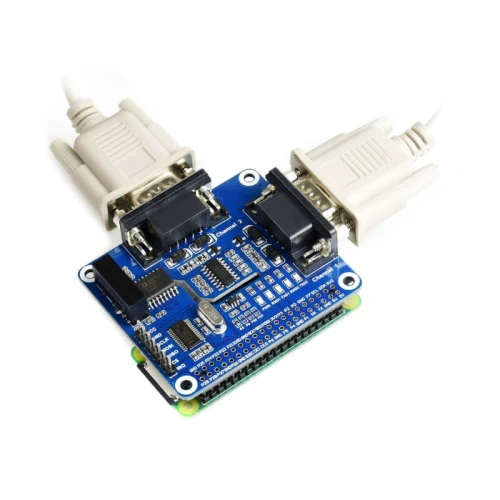

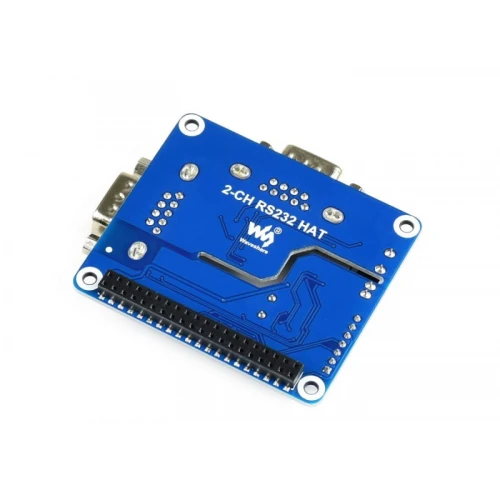

2-kanały RS232 izolowane rozszerzenie HAT dla Raspberry Pi

Rozszerzenie\HAT dla Raspberry Pi umożliwiające komunikacje RS232, dodatkową cechą modułu jest szereg zabezpieczeń oraz oddzielenie magistrali RS232 od Raspberry PI.

Moduł wykorzystuje układ SC16IS752 konwerter magistrali SPI na dwie magistrale RS232. Stabilność, szybkość i nie zawodność czynią układ idealnym do zastosowań w sterowaniu automatyką.

Funkcje rozszerzenia 2-CH RS232 HAT:

• Standardowe złącze 40PIN GPIO, zgodne z każdą wersją Raspberry Pi
• Para układów SC16IS752+SP3232 zapewnia konwersje z magistrali SPI na RS232, o maksymalnej prędkości do 921600bps
• Dioda TVS (Transient Voltage Suppressor) zabezpiecza elektronikę przed przepięciami oraz wyładowaniami elektrostatycznymi
• Wskaźniki LED informujące o stanie zasilania oraz komunikacji
• Wyprowadzenia SPI układu, umożliwiają współpracę np. z Arduino
• Dostępne przykłady obsługi za pomocą C oraz Python

Specyfikacja 2-CH RS232 HAT:

• Układ UART: SC16IS752
• RS232 transceiver: SP3232
• Komunikacja za pomocą SPI
• Prędkość transmisji: 300 ~ 921600 bps
• Napięcie pracy: 3.3V / 5V
• Wymiary: 65mm × 56.5mm
• Średnica otworów montażowych: 3.0mm

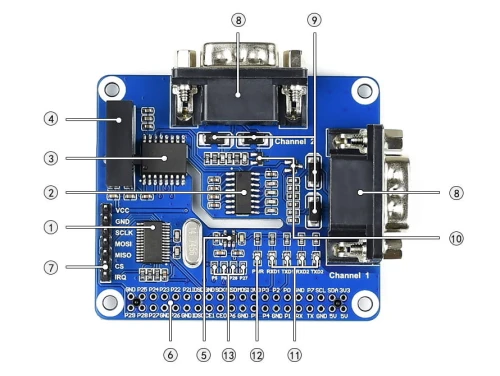

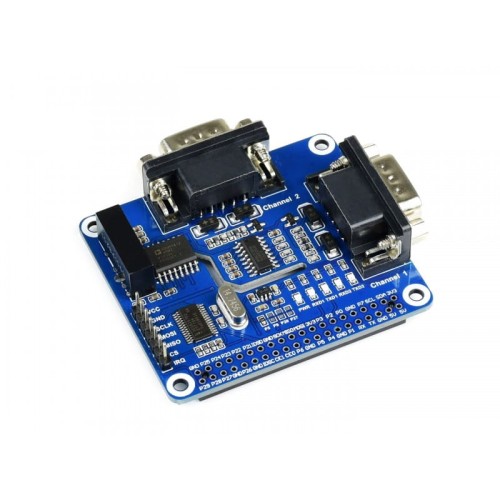

Opis płyty:

1. Kontroler UART SC16IS752
2. Transceiver RS232 SP3232
3. Izolator sygnałów ADUM1412
4. Izolator napięcia zasilania B0505LS
5. Stabilizator napięcia RT9193-33
6. Złącze GPIO pasujące do Raspberry Pi
7. Złącze pozwalające na sterowanie Arduino lub innym mikrokontrolerem
8. Złącza RS232 9PIN męskie
9. Diody zabezpieczające
10. Diody zabezpieczające ESD
11. Wskaźniki komunikacji RXD1/TXD1 RXD2/TXD2
12. Wskaźnik zasilania
13. Konfiguracja pinu Interrupt, standardowo podłączonego do P5 (BCM P24)

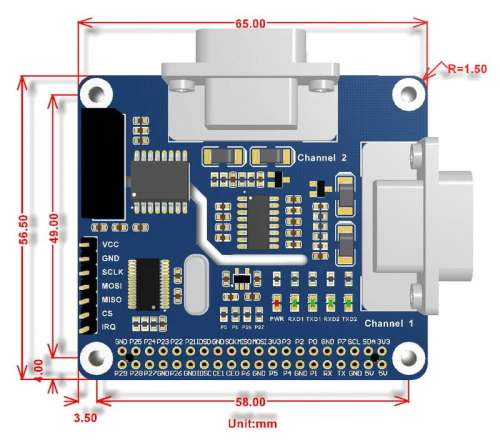

Wymiary modułu:

Wiki: 2-CH_RS232_HAT

Kupując otrzymujesz tylko płytę konwertera, zestaw nie zawiera okablowania ani Rasberry Pi.
