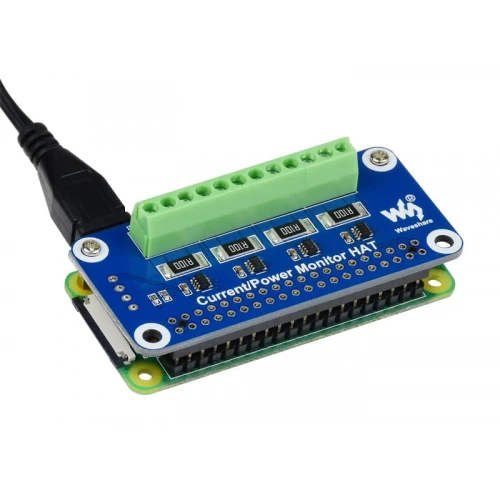

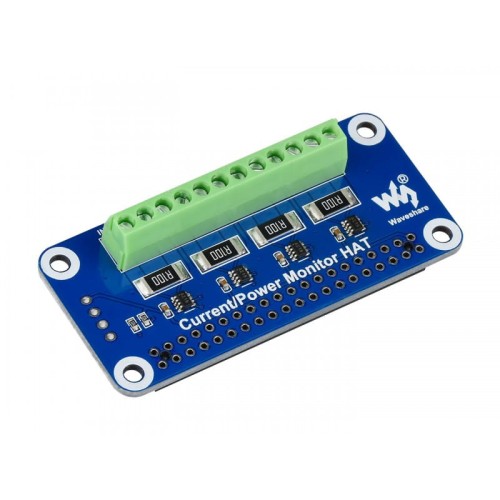

4-kanałowy miernik prądu napięcia mocy HAT dla Raspberry Pi

Dostępność:: >5
Wysyłka:: 24 - 48 godzin
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena:: 137,00 zł 137.00
Cena netto: 111,38 zł
ilość szt.

towar niedostępny

dodaj do przechowalni
Ocena:: 5
Producent: WaveShare
Kod produktu: Current/Power Monitor HAT Waveshare 17539
Pin It

Opis

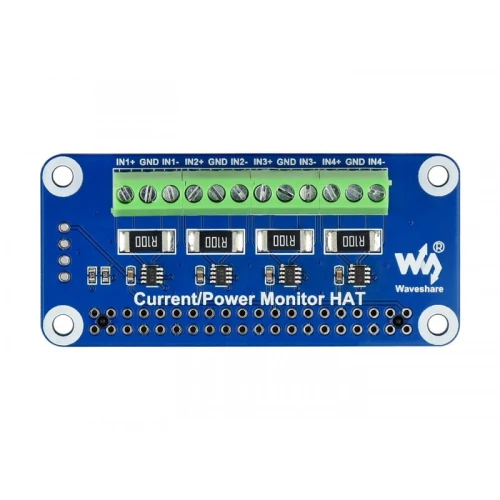

Moduł 4-Kanałowego miernika dedykowanego dla Raspberry Pi, umożliwiającego na pomiar: prądu, napięcia i mocy, do pomiarów zostały użyte dobrze znane układu INA219 z bocznikami 0.1Ω 1%. Odczyt wartości dokonywany jest za pomocą magistrali I2C.

Funkcję modułu Current/Power Monitor HAT:

  • Standardowe złącze  40PIN GPIO zapewniające współpracę z każdą wersją Raspberry Pi
  • 4-kanały pomiarowe
  • Rezystory, boczniki 0.1Ω 1%, umożliwiające pomiar prądów do 3.2A, w obu kierunkach
  • Przetworniki 12-bit ADC, zapewniają pomiar napięcia na obu końcach rezystorów, maksymalna wartość 26V
  • Odczyt pomiaru mocy bezpośrednio z układów INA219

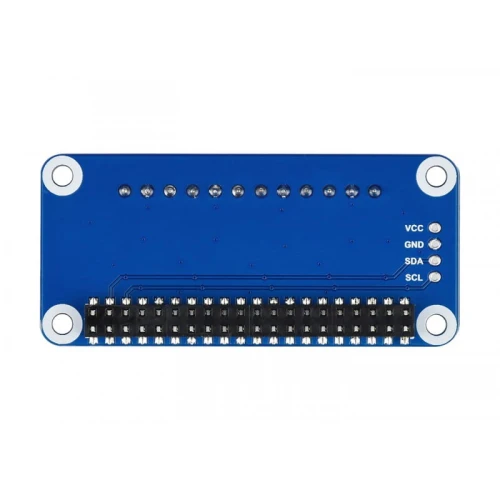

  • Wyprowadzone piny I2C, umożliwiają wykorzystanie płytki z Arduino lub innym systemem
  • Dostępne przykłady obsługi za pomocą Arduino, Raspberry Pi, STM32

Specyfikacja Current/Power Monitor HAT:

  • Napięcie pracy: 3.3V/5V
  • Obsługa za pomocą magistrali: I2C lub SMBus
  • Rezystory bocznikujące: 0.1Ω 1%
  • Zakres mierzonego napięcia: 0~26V
  • Zakres mierzonego prądu: ±3.2A
  • Rozdzielczość pomiarów: 0.8mA (±3.2A zakres) lub 0.1mA (±400mA zakres)

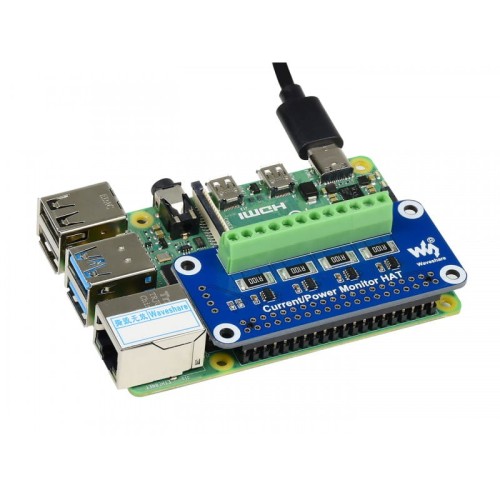

Wymiary modułu:

Moduł IN219 Raspberry Pi



Dodatkowe informacje dema, przykładu obsługi dostępne są na stronie:

Wiki: Current/Power_Monitor_HAT

http://www.jarzebski.pl/arduino/czujniki-i-sensory/cyfrowy-czujnik-pradu-mocy-ina219.html
